双探头收发一体式声纳测距模块结构设计

在移动机器人避障、小型无人艇近距测距、智能泊车辅助、工业料位检测这类需要非接触式距离探测的场景里，声纳模块凭借对光线、粉尘、透明材质不敏感的特性，始终是近距离探测方案里的高可靠选项，这款双探头收发一体式的声纳结构，就是针对嵌入式集成场景做的适配设计。从实际使用的需求出发，这类模块不需要做复杂的外壳封装，核心是保证两个声学探头的安装同轴度、电路板的固定可靠性，同时预留足够的接插空间，避免安装后和周边结构产生干涉。

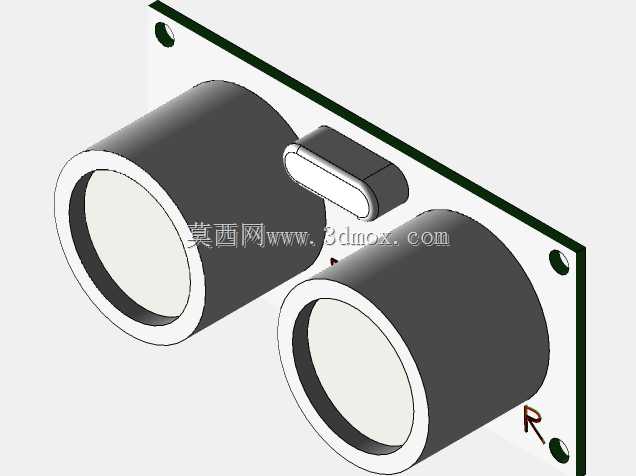

设计之初首先考虑的是探头的布局，两个圆柱形声学换能器平行排布在PCB基板上，间距经过测算，既可以减少收发串扰，又能让整体模块的宽度控制在紧凑范围内，适配小型设备的内部安装空间。探头和电路板的连接采用直插焊接的方式，探头根部做了限位台阶，焊接时可以保证两个探头的端面处于同一平面，避免因探头突出高度不一致导致的波束指向偏差，影响测距精度。电路板上除了两个换能器之外，还集成了驱动处理电路，中间的小型接插件是信号与供电接口，位置设置在两个探头的侧方，接插件的高度低于探头端面，这样在模块贴装到设备壳体上时，接插件不会顶住壳体内部的加强筋，走线时也可以顺着电路板边缘排布，不会挤压到探头的声学匹配层。

安装边界方面，模块的基板采用标准环氧玻纤板，边缘预留了两个对称的安装孔，孔位距离基板边缘的距离满足M2螺丝的安装空间要求，安装时不需要额外设计压块，直接用螺丝固定到设备的安装立柱上即可，两个安装孔的中心距经过匹配，适配多数开源机器人平台的通用安装孔位，减少二次改孔的工作量。探头的圆柱形外壁做了光滑处理，若需要做声学密封，可以直接在探头外壁套上硅胶密封圈，嵌入设备壳体的预留开孔里，不需要额外设计密封槽，降低配套结构的加工难度。

从功能特性来看，这种双探头分置收发的结构，比单探头收发一体的方案盲区更小，因为发射和接收换能器独立工作，不需要做收发切换的消振等待，近距离探测时不会因为探头余震导致近距信号被掩盖。电路板的布线做了分区处理，高压驱动部分和信号放大部分分开走，两个探头的接地引脚单独走粗线连接到主接地点，减少电路自激的概率，结构上没有多余的遮挡件，探头的发声面完全暴露，不会因为结构件的反射导致探测波束产生旁瓣，影响探测角度的准确性。

实际选型集成时，需要注意模块前方不能有倾斜的结构件遮挡波束，安装时探头端面要和设备的外表面基本齐平，若设备外壳有厚度，外壳上的开孔直径要比探头外径大0.5-1mm，避免外壳和探头硬接触传递振动，产生误触发信号。模块的整体厚度较薄，除了突出的探头部分，电路板本身的厚度只有常规PCB的1.6mm，在空间局促的小型设备内部，比如扫地机器人的前保险杠位置、AGV小车的侧方探测位，都可以直接嵌入安装，不需要预留过多的纵深空间。另外，电路板上的丝印标识清晰标注了收发探头的对应位置，集成接线时可以快速区分引脚定义，减少接线错误的概率，接插件采用标准的卧贴结构，插拔时不会对电路板产生过大的撬动力，避免长期使用后电路板出现变形，导致探头位置偏移。

在工业料位检测的场景里，这类模块可以安装在料仓顶部，探头垂直向下探测料面高度，因为模块本身没有易损的活动部件，固定后不需要定期维护，只要保证探头表面不被粘稠物料覆盖即可稳定工作。在户外小型无人艇的应用里，模块可以安装在艇体的前方，探测水面的障碍物，因为声纳在空气里的传播特性不受光线影响，夜间或者雨雾天气下也能正常工作，结构上电路板做了常规的阻焊涂覆，短时间的溅水不会导致电路短路，若需要长期在高湿环境使用，只需要在电路板表面喷涂三防漆即可，不需要额外设计密封外壳，整体集成成本较低。
