小型测距激光雷达传感装置结构

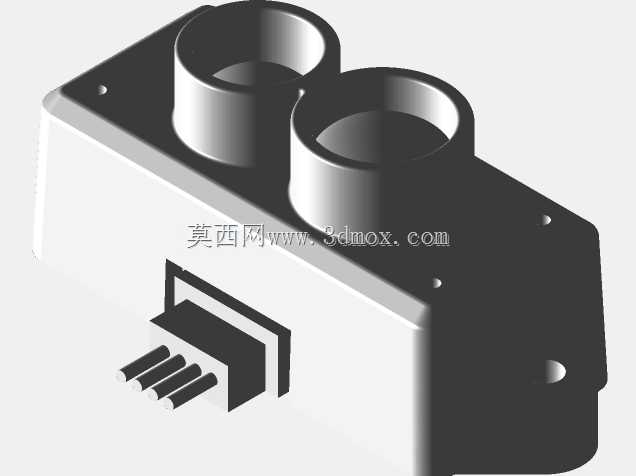

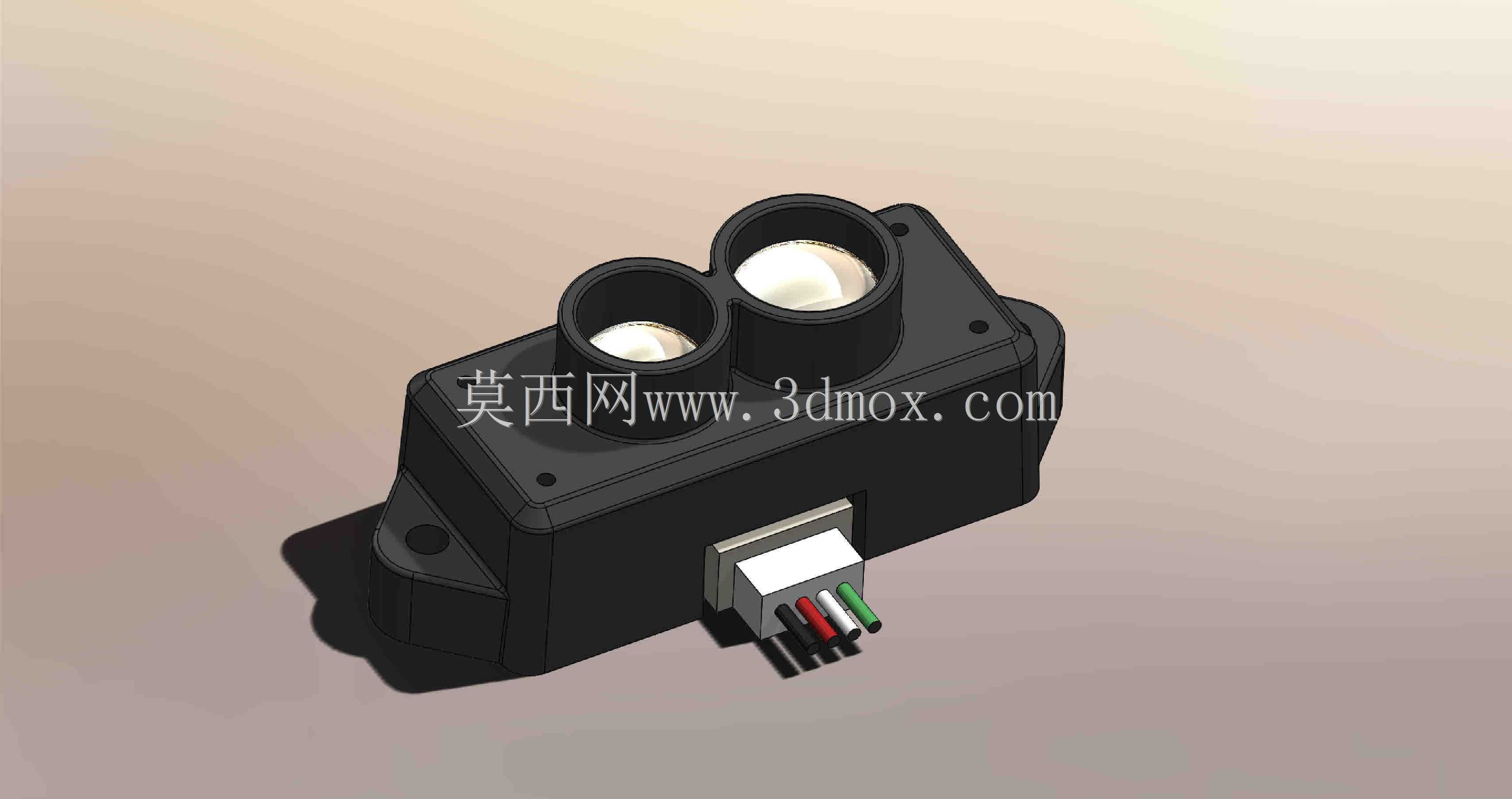

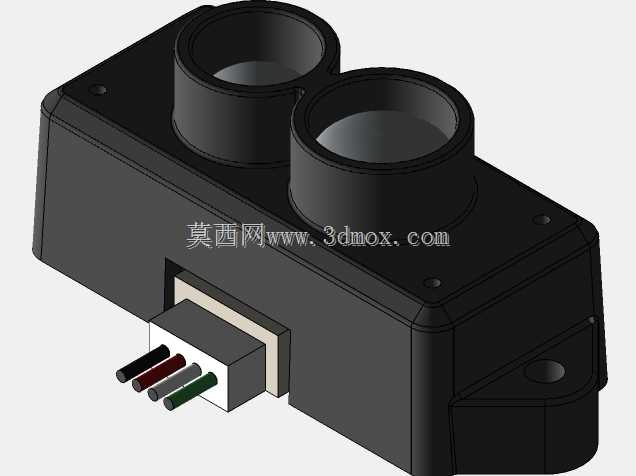

这款小型测距激光雷达装置，在消费级无人机低空避障、小型AGV小车近距防撞、智能门禁区域检测这类对安装空间有严格限制的场景里适配性极强，区别于大体积的工业级激光雷达，它的整体外形做了紧凑化处理，主体外壳采用带安装耳的矩形结构，两个光学镜头呈并排凸起布置，分别承担激光发射与回波接收的功能，尾部引出的三色接线端子直接对应电源、信号输出、接地的接线需求，不需要额外做转接端子的适配，现场布线时能直接压接对应线序，减少装配环节的额外工作量。

从结构设计的思路来看，外壳的安装耳上预留了两个沉头安装孔，孔位的中心距做了标准化处理，能直接适配市面上多数小型移动平台的预留安装位，不需要额外做转接支架的设计；镜头部分的凸起高度做了严格控制，既保证光学视场不会被外壳边缘遮挡，又不会因为凸起过高导致设备在狭窄空间穿行时发生磕碰，外壳的边角都做了小圆弧过渡，避免装配时划伤操作人员，也能减少设备移动过程中剐蹭周边线缆或结构件的概率。

实际使用过程中，这类微型激光雷达的有效测距范围覆盖近距到中距的检测需求，对于无人机低空飞行时的树枝、电线这类细小障碍物，以及AGV运行时的临时堆放物、人员腿部这类低高度障碍物都能实现稳定检测，回波信号的处理模块集成在外壳内部，不需要外置信号处理板，进一步压缩了整体占用的安装空间。接线端子的排布做了防呆设计，不同颜色的线芯对应不同的引脚定义，装配时不会出现接反的情况，端子与外壳的衔接处做了限位结构，拉扯线缆时不会直接拉扯内部电路板的焊盘，提升了设备在移动场景下的接线可靠性。

安装边界方面，设备的整体厚度控制在较低水平，安装时只需要在安装面预留对应大小的平面区域，沉头孔安装后螺丝头不会突出外壳表面，不会额外增加设备的整体厚度；镜头前方需要预留无遮挡的锥形视场空间，这个区域内不能布置透明或半透明的遮挡件，避免影响激光的发射与回波接收，设备的侧面预留了少量散热间隙，安装时不需要额外预留大面积的散热空间，自身的被动散热就能满足长时间连续工作的需求。

在无人机应用场景下，这款雷达可以直接安装在机身底部或者前方的起落架间隙里，不会遮挡无人机的其他传感器视场，重量控制也适配小型无人机的载重余量，不会因为额外负载影响飞行续航；在小型自动化设备的应用里，它可以安装在设备的运动部件端部，实时检测运动方向上的障碍物，触发减速或停止信号，避免设备发生碰撞损坏。外壳采用硬质工程塑料材质，具备一定的抗冲击能力，日常使用中的轻微磕碰不会导致外壳开裂或者内部光学元件偏移，光学镜头的表面做了硬化处理，日常擦拭维护时不容易留下划痕，能长期保持光学通路的通透度，减少后期维护的频次。
