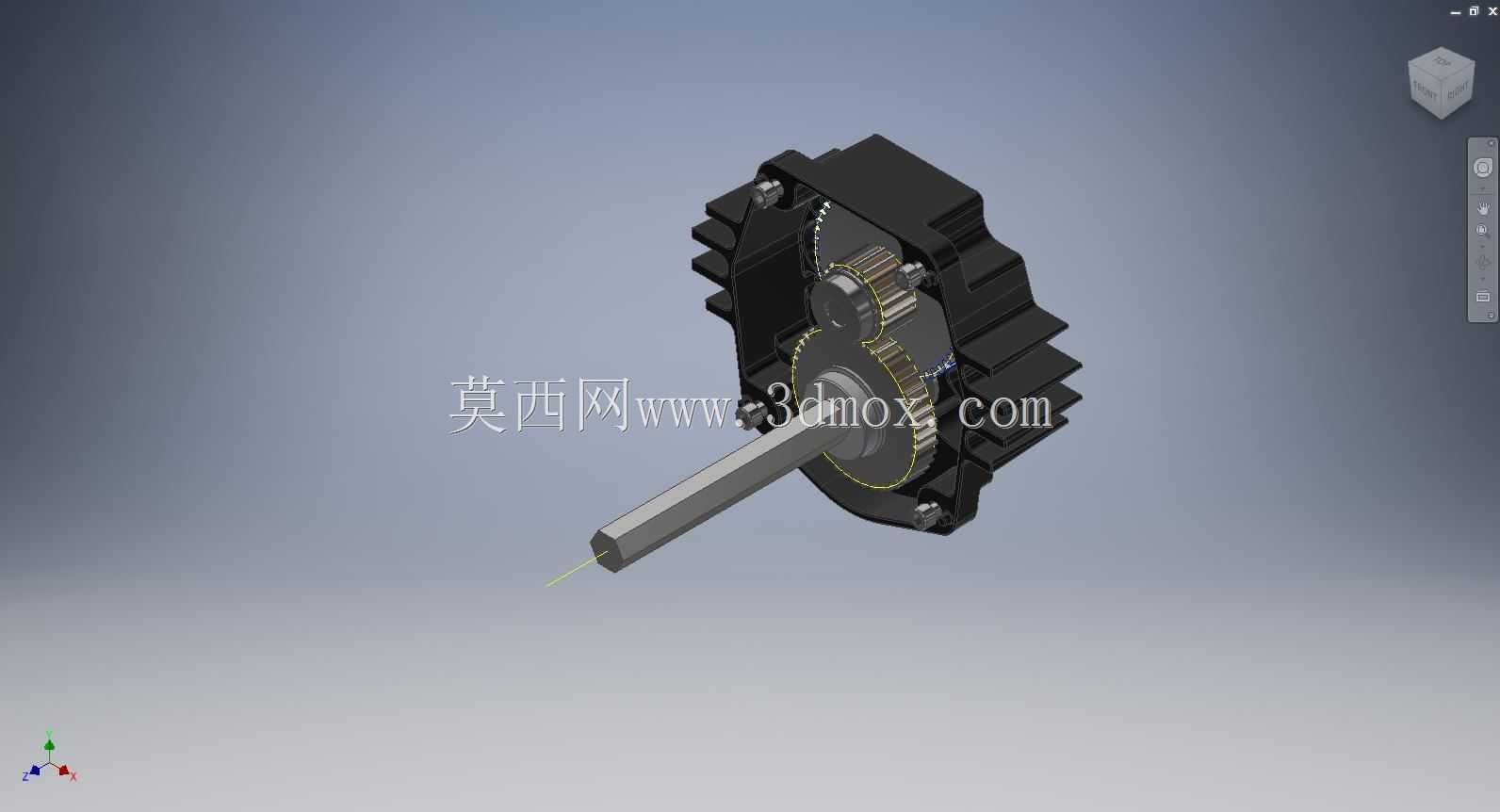

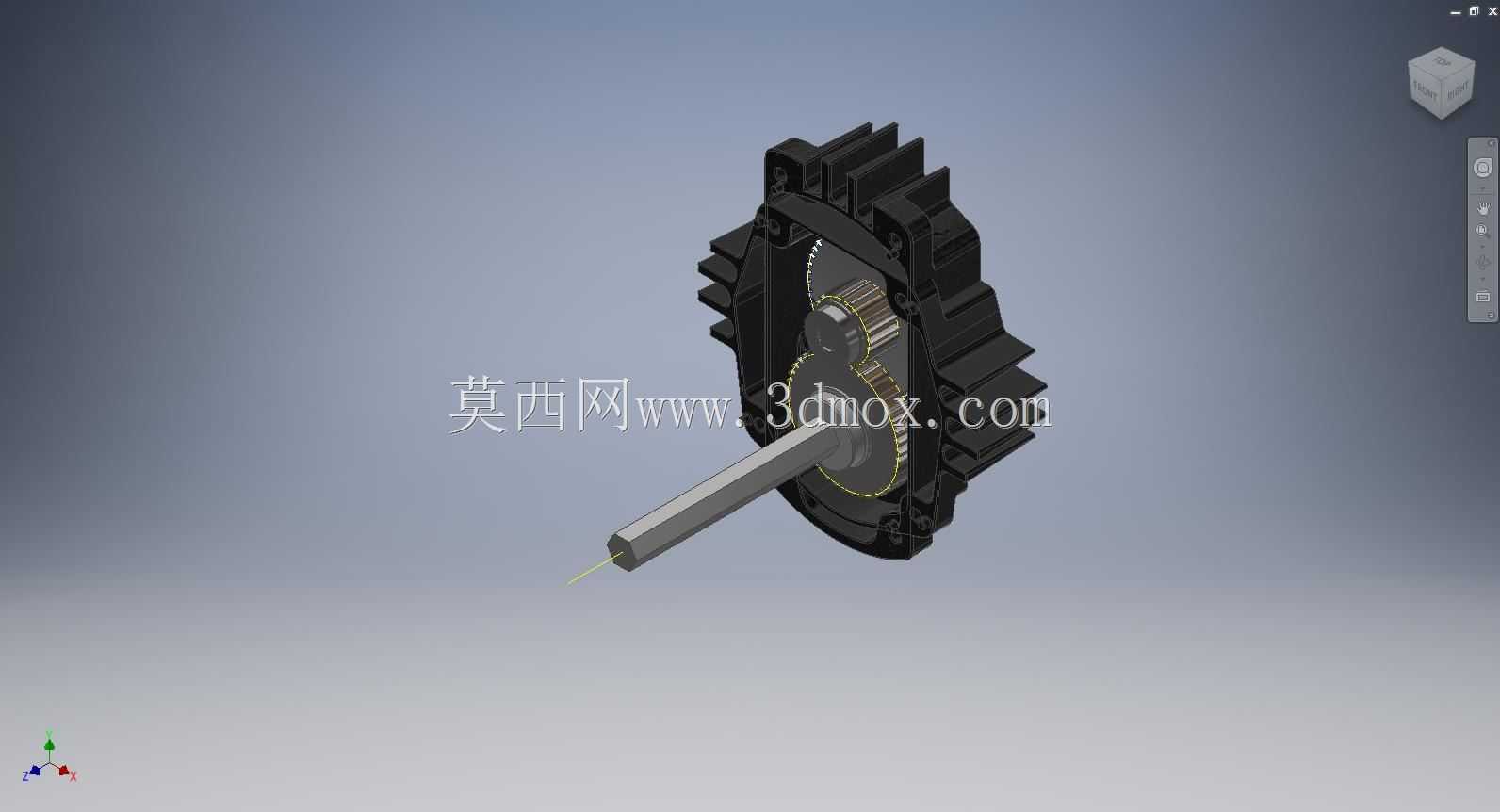

微型双规格参数化齿轮变速箱结构

项目分类:3D模型 发布时间:2021-10-16 ID:325999
  • 微型双规格参数化齿轮变速箱结构
  • 微型双规格参数化齿轮变速箱结构

在小型移动机器人、桌面级自动化模组、教育类竞赛机器人这类对安装空间、自重有严苛限制的传动场景里,常规工业级减速箱往往因为壳体尺寸冗余、轴系适配性差,很难直接嵌入紧凑的设备腔体。这套覆盖双电机适配的微型齿轮传动结构,就是针对小空间动力传输需求做的定向设计,核心是把两种不同电机配置的减速逻辑整合到统一的安装边界里,减少选型阶段的重复适配工作。从实际落地的场景看,双电机版本的结构可以承载两路动力输入,适合差速驱动的小型行走机构,比如巡检机器人的驱动轮组、小型AGV的动力单元,单电机版本则适配单路动力输出的场景,比如小型传送带模组、桌面机械臂的关节传动,两种结构共用核心的齿轮啮合逻辑,只是在输入侧的腔体预留、轴孔位置做了差异化调整,能覆盖绝大多数小型动力传输的减速需求。设计阶段最先敲定的是传动比的参数化调整逻辑,没有把齿轮参数做死,而是把各级齿轮的模数、齿数、中心距都做成可关联调整的参数,只要修改输入输出端的目标转速、扭矩需求,就能自动重新生成齿轮的齿形、轴的台阶尺寸、壳体的内腔避让空间,不用从零开始重新绘制每一个零件,这对需要频繁调整传动参数的选型场景来说,能省掉大量重复建模的时间。轴系设计上,特意把输出轴做了加长的光轴段,预留了足够的安装位,不管是直接装联轴器连接负载轮,还是加装同步轮输出动力,都不用额外做轴的转接结构,输入轴的位置则根据两种电机的安装尺寸做了定位凸台,电机端盖可以直接贴在壳体的安装面上,靠凸台保证同轴度,不用额外做定位工装调整。壳体的外形做了多道加强筋结构,不是为了外观造型,而是因为微型结构的壳体壁厚本身很薄,齿轮啮合的时候会给壳体带来持续的径向作用力,加强筋刚好布置在轴承安装位的外侧,能把轴承受到的力分散到整个壳体上,避免长期运行后壳体出现形变导致齿轮啮合间隙变大、噪音升高的问题。安装边界上,整个壳体的固定孔位做了统一的间距设计,不管是双电机还是单电机版本,底部的四个安装孔位置完全一致,设备端的安装支架不用做两种规格,只要根据电机数量调整输入侧的避让空间就行,输出轴的中心高也保持统一,替换不同版本的时候不用重新调整负载的同轴度。齿轮啮合侧的间隙预留是按照小型动力传输的常规工况做的,既不会因为间隙太小导致齿轮卡滞,也不会因为间隙太大出现传动回程误差过大的问题,各级齿轮的轴肩位置都做了对应的轴承安装位,选用的是微型深沟球轴承,能承受径向和少量轴向的载荷,匹配小型设备的负载上限。实际装配逻辑上,整个结构是从壳体一侧分层装入齿轮和轴的,最后用端盖压紧轴承外圈,不用复杂的专用工装,普通的内六角扳手就能完成整个装配流程,后期维护更换齿轮的时候也不用完全拆开整个设备,只要打开端盖就能取出内部的传动组件。针对不同的负载场景,参数化模型还可以调整齿轮的齿宽,负载大的时候加宽齿宽提升承载能力,负载小的时候缩窄齿宽减轻自重,壳体的壁厚也能根据选用的加工材料做调整,用3D打印做原型的时候可以适当加厚壁厚保证强度,用机加工金属做量产件的时候可以减薄壁厚控制整体重量。很多做小型设备开发的工程师在选型减速箱的时候,经常遇到现成产品的安装尺寸和自己的设备腔体不匹配、传动比不符合设计需求的问题,这套参数化的结构刚好可以根据实际的安装空间、动力需求快速调整参数,不用被标准件的固定尺寸限制,不管是做原型验证还是小批量定制,都能大幅缩短传动部分的设计周期。结构内部的润滑腔也做了预留,齿轮装入后可以在腔体内填充润滑脂,端盖位置做了密封槽,加装密封圈就能防止润滑脂泄漏,适配长期连续运行的工况,不会因为短时间运行就出现齿轮磨损的问题。
