螺旋锥齿轮扫描逆向结构件

在差速器、角向传动工装、小型农机转向机构这类需要相交轴动力传递的场景里，螺旋锥齿轮的啮合精度直接决定了整套传动系统的运行噪音、负载能力与使用寿命，很多现场维修、非标改造项目里，经常会遇到老旧设备无原厂图纸、齿轮磨损后需要快速复刻替换的情况，这时候基于实物扫描得到的齿轮数模，就能跳过复杂的齿形参数测绘计算环节，直接对接后续的数控加工、3D打印打样流程。

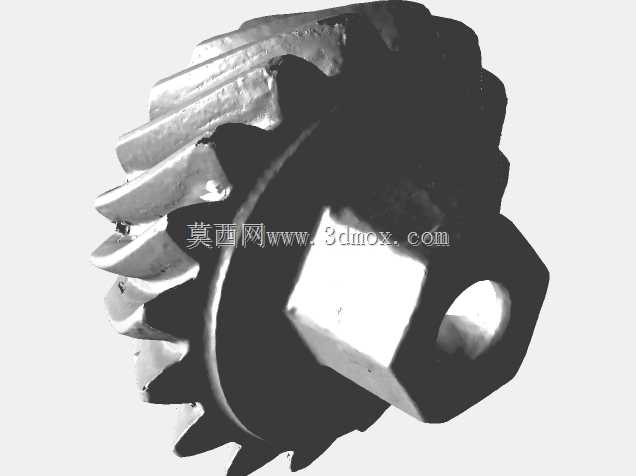

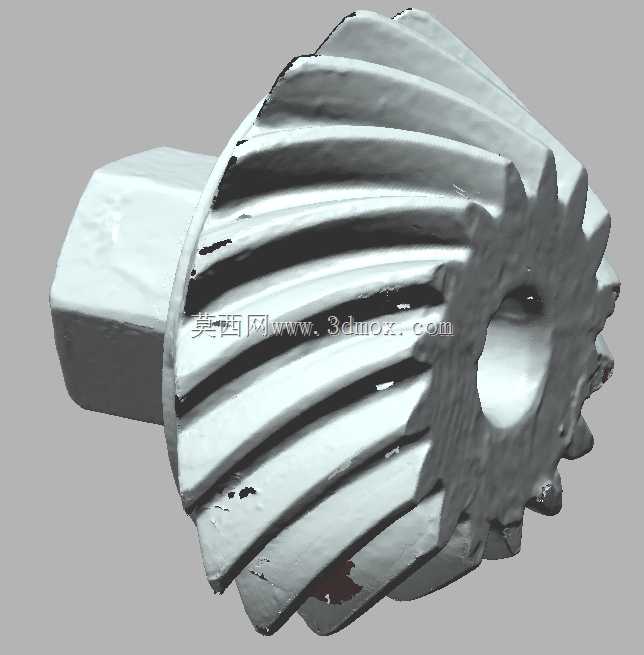

这个扫描得到的锥齿轮结构，齿部采用螺旋齿形设计，相比直齿锥齿轮，啮合过程中齿面是逐步接触再逐步脱离的，重合度更高，传动过程更平稳，能承受的瞬时冲击载荷也更大，适合转速偏高、传动方向存在90度换向的动力传输场景。齿轮一端集成了外六角的装夹结构，不需要额外加工键槽或者配合法兰，直接用标准套筒就能完成锁紧安装，这种结构常见于小型手动传动机构、轻量化设备的调节端，安装时不需要额外定制专用工装，现场拆装维护的效率很高。

从结构边界来看，齿轮的安装基准是中心的通孔，装配时穿过定位轴后，靠端面贴合完成轴向定位，外六角结构的对边尺寸小于齿轮大端的齿顶圆直径，不会在安装时和相邻的啮合件、壳体结构产生干涉，齿部的螺旋角度是按照实物等比例还原的，啮合侧隙、齿面接触区的位置都和实物保持一致，不需要在建模后反复调整齿形参数就能直接用于样件试制。

逆向建模这类扫描齿轮的时候，首先要保证齿面的点云数据完整，尤其是齿根过渡区域、齿顶的倒角部分，这些位置的尺寸偏差会直接影响啮合时的应力分布，如果齿根圆角还原不到位，加工出来的齿轮在重载下很容易在齿根位置出现断裂失效。另外一端的外六角结构，要保证相邻面的夹角公差、对边尺寸的公差符合标准紧固件的配合要求，不然安装时会出现套筒卡滞、锁紧打滑的问题。中心安装孔的同轴度要和齿轮的节锥基准保持一致，不然装配后会出现齿面偏载，运行时局部齿面磨损过快，还会产生异常的振动噪音。

实际选型替换的时候，要先确认安装轴的直径和中心孔尺寸匹配，轴向安装空间要大于齿轮的总长度，保证齿轮装配后不会和端盖、轴承等相邻零件产生轴向窜动干涉；啮合配对的时候，要保证两个配对锥齿轮的节锥顶点重合，调整好安装距之后再锁紧固定，不然会出现接触区偏向齿端、啮合间隙过大或过小的问题，轻则加快齿面磨损，重则出现打齿断齿的故障。这种带集成装夹位的螺旋锥齿轮，因为省去了额外的装夹结构，整体结构更紧凑，适合安装空间受限的小型传动机构，比如小型电动工具的转角传动头、食品包装设备的调节传动端、园林机械的动力换向结构里都能见到同类结构的应用。

扫描得到的数模完整保留了实物的所有结构细节，包括齿面的加工纹理、铸造或锻造成型的圆角过渡，在做有限元受力分析的时候，能更贴近真实零件的应力分布状态，不会因为建模时的理想化倒角、简化结构导致分析结果和实际工况出现偏差。对于做设备改造、维修替换的工程师来说，这类基于实物扫描的数模不需要从零开始计算齿形参数，能大幅缩短测绘建模的时间，尤其是对于一些参数不全的进口设备备件，扫描逆向是效率最高的备件复刻途径，只需要在扫描数模的基础上稍微调整安装尺寸、公差要求，就能直接输出加工图纸，对接生产环节。
