FRC赛事参数化轮式机器人行走底盘结构

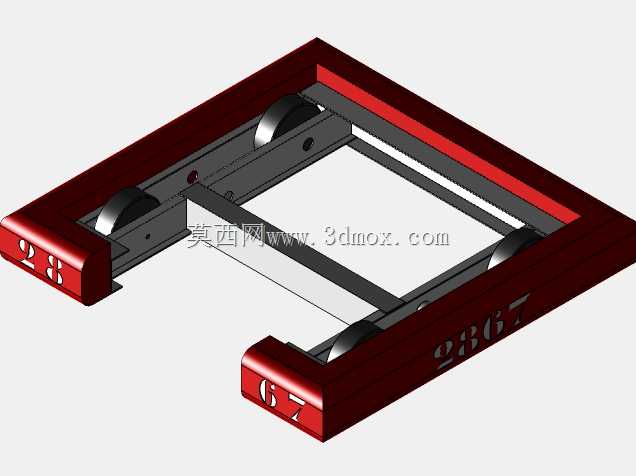

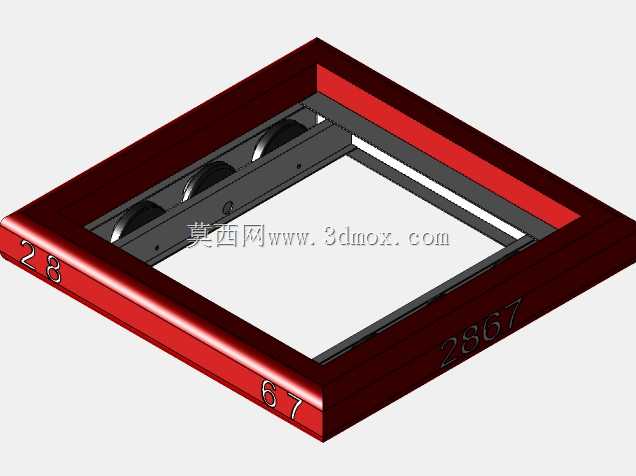

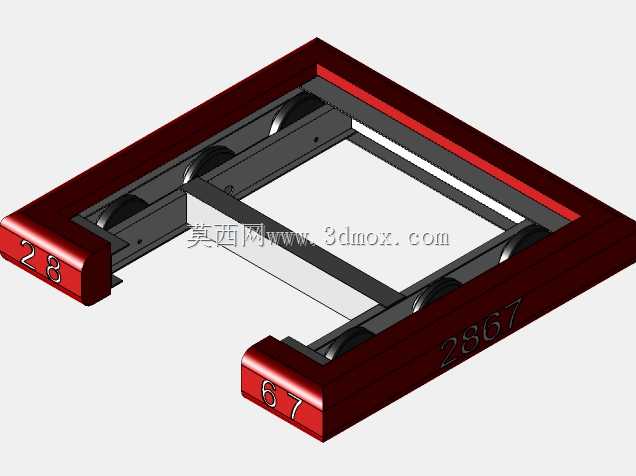

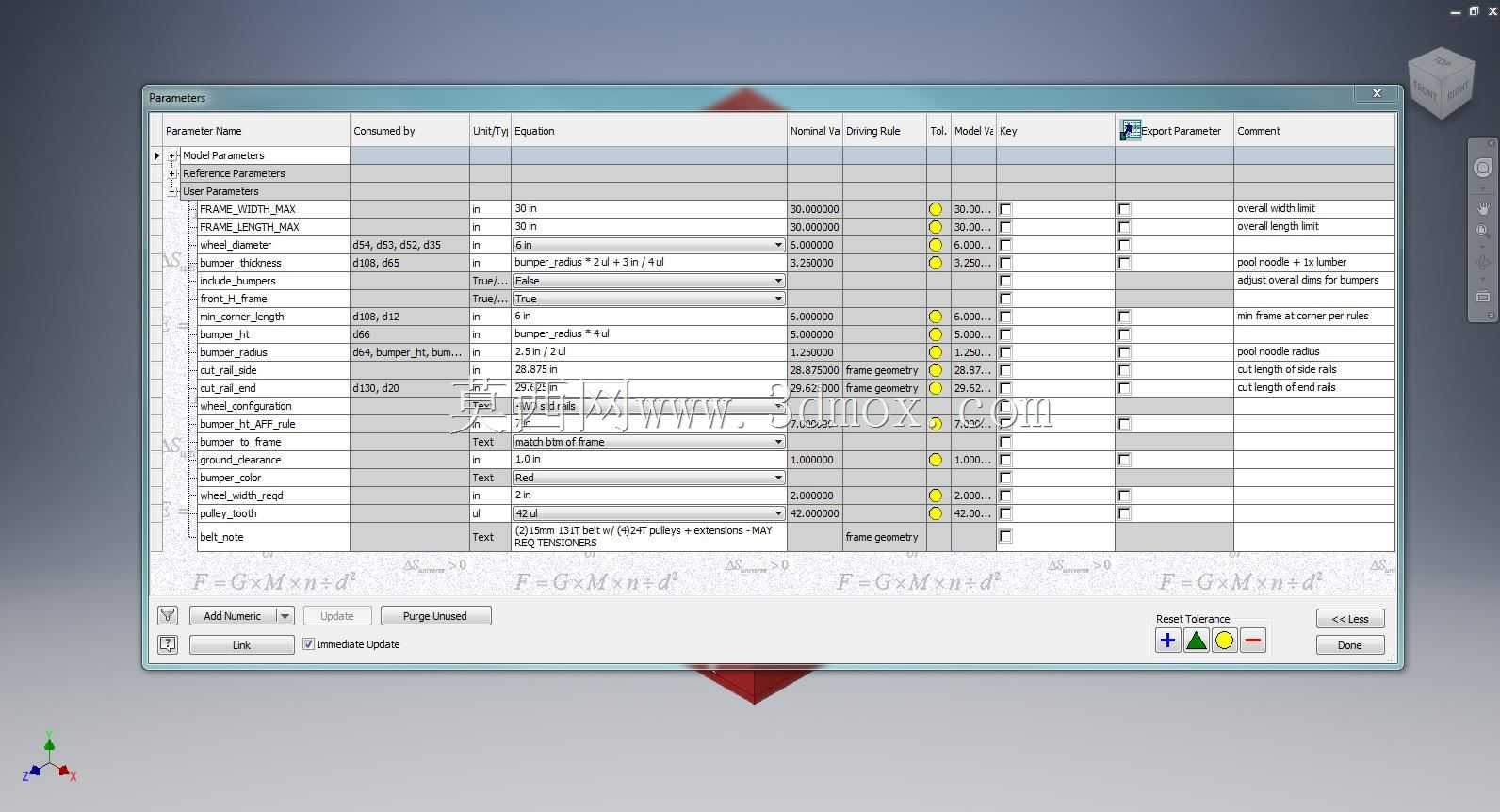

在青少年机器人竞赛的备赛环节中，行走底盘作为整台机器人的承载基础，直接决定了赛场内的机动性能、负载上限以及改装拓展空间，这套参数化底盘结构正是针对FRC赛事的场地规则、对抗强度与快速改装需求开发的行走承载方案。不同于常规固定结构的机器人底盘，该结构采用参数化驱动的框架设计逻辑，设计阶段就预留了多配置切换的调整空间，无需重新绘制整套骨架模型，仅通过参数调整就能完成外部轮廓尺寸的变更，适配不同赛季的场地边界限制、任务负载要求。从实际赛场应用场景来看，这类底盘需要承受对抗过程中的侧向撞击、急启停的惯性冲击，同时还要为上部的执行机构、传感元件、动力电源提供稳定的安装基准，因此框架主体采用矩形框与H形框两种可切换的拓扑结构，当赛事任务要求高机动窄机身时，可切换为紧凑矩形框架，缩减横向占用宽度，满足狭窄通道的通行要求；当需要承载多组执行机构、大容重电源组件时，可切换为H形加强框架，中部预留的贯通空间既能容纳电池、控制模块的下沉安装，降低整机重心提升行驶稳定性，也能为拾捡、投射类上部机构提供更低的安装基面，减少上部负载的力臂长度，降低行驶过程中的侧翻风险。行走轮组的安装位同样做了参数化适配设计，可根据赛事的场地地面摩擦系数、行进速度要求，在四轮驱动与六轮驱动布局之间快速切换，四轮布局转向阻力更小，适合开阔场地的高速冲刺走位；六轮布局接地比压更均匀，配合中间轮的略高浮动设计，能在不增加转向阻力的前提下提升抓地力，应对场地内的坡道、障碍跨越场景。轮组安装座与框架主体采用模块化连接设计，安装孔位统一基准，更换轮组配置时无需对框架主体做二次加工，仅需拆装连接紧固件即可完成布局调整，大幅压缩备赛阶段的结构改装周期。框架的边角位置做了圆弧过渡与加厚处理，对应赛场内常见的正面、侧向撞击场景，避免尖锐边角在碰撞后出现应力集中导致的框架变形，同时边角处预留了防撞条的安装卡槽，可根据对抗强度加装不同厚度的弹性防撞层，吸收撞击能量保护内部的轮组传动部件。从安装边界来看，框架上部的安装面做了等间距的标准化安装孔阵列，孔位间距匹配常用的铝型材连接尺寸、传感器安装标准，上部机构无需单独设计转接板即可直接固定在底盘上，框架内侧预留的走线槽空间，可将动力线、信号线规整收纳在框架型材的空腔内，避免赛场走线剐蹭障碍导致的线路脱落问题。参数化设计的核心优势在于，当赛事规则对机器人的外形尺寸、重量上限做出调整时，无需从零开始重构底盘模型，仅需调整对应的外形参数、轮距参数、框架型材截面参数，就能自动生成符合新规则的底盘结构，同时自动适配对应的轮组安装位、上部安装孔位，保证所有连接尺寸的一致性，避免手动改图出现的孔位错位、安装干涉问题。底盘的轮系安装位还预留了传动组件的安装空间，可适配不同规格的减速电机、传动带轮结构，根据动力需求选择对应的传动比，兼顾高速行进与低速大扭矩牵引的需求。在实际备赛过程中，参赛队伍可根据自身的技术路线，在这套基础底盘上快速拓展上部功能结构，无论是投射类机构、拾捡类机构还是攀爬类机构，都能通过统一的安装基准实现快速装配，同时参数化调整后的底盘重量可通过型材截面参数快速核算，确保整机重量符合赛事规则要求，避免超重导致的参赛资格问题。框架的结构受力经过针对性优化，主要承力梁的截面尺寸根据撞击受力、负载承重做了匹配设计，在保证整体结构刚度的前提下尽可能缩减非必要的材料厚度，控制底盘自身重量，为上部功能机构预留更多的重量配额。
