FRC赛事竞技机器人举升投射机构

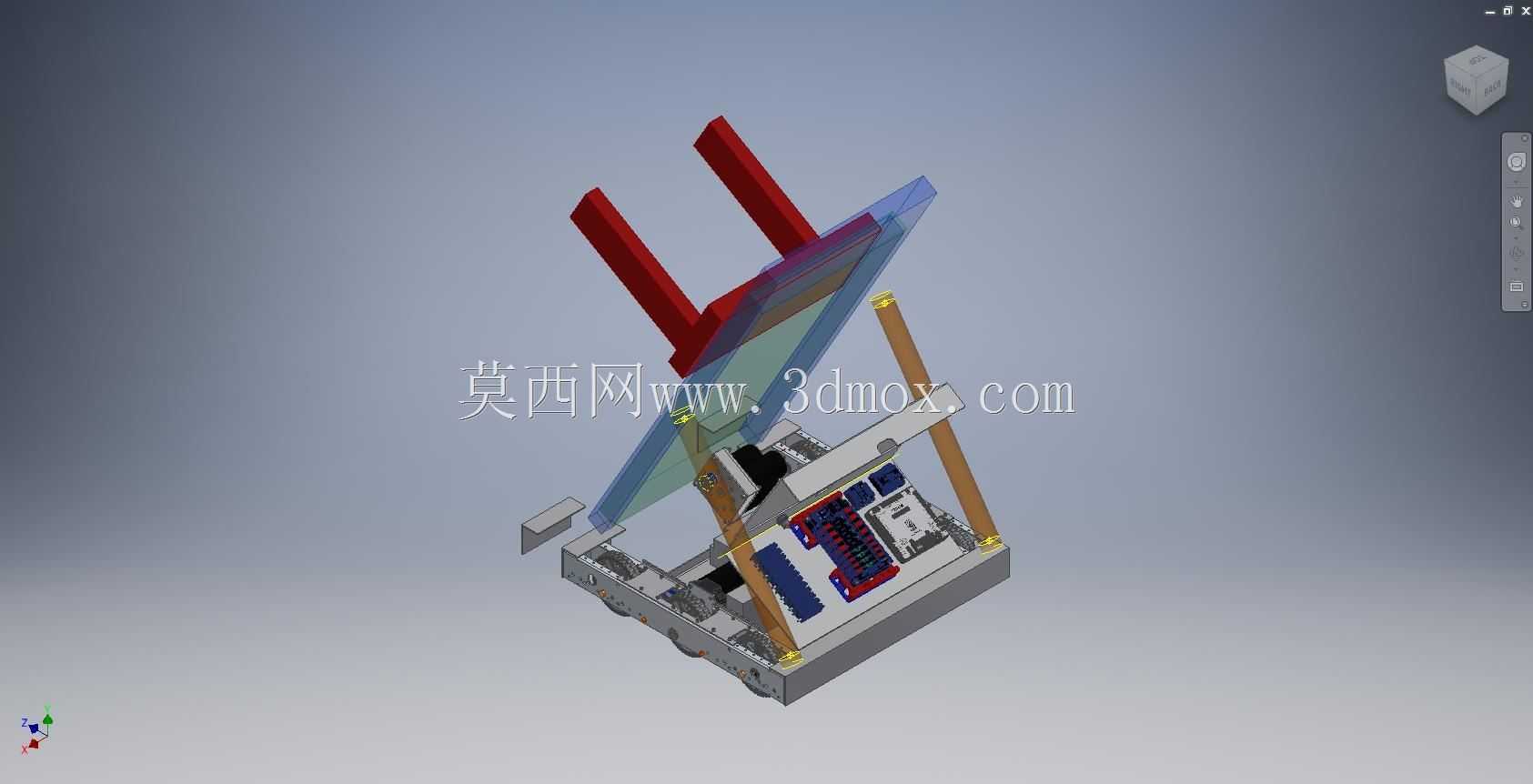

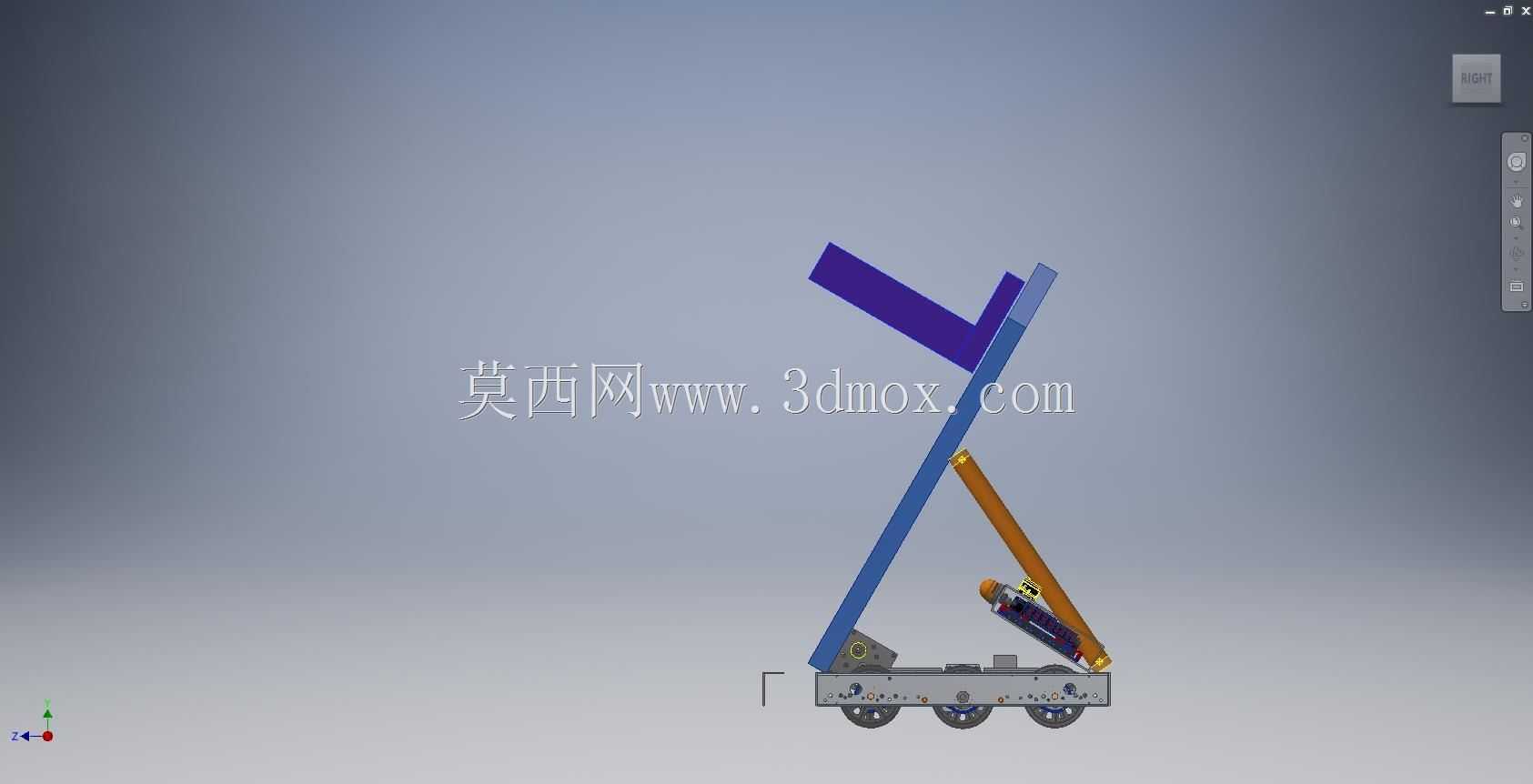

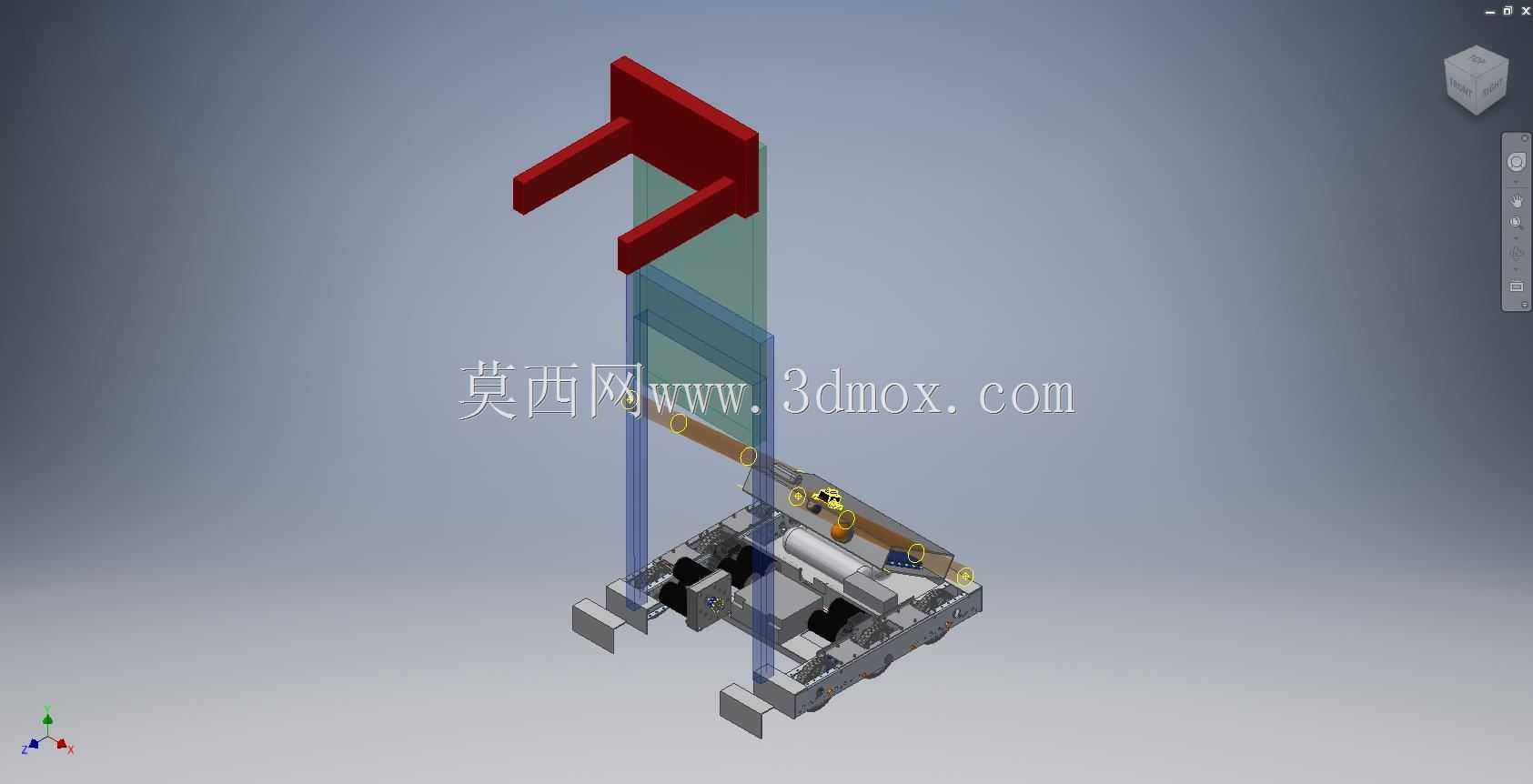

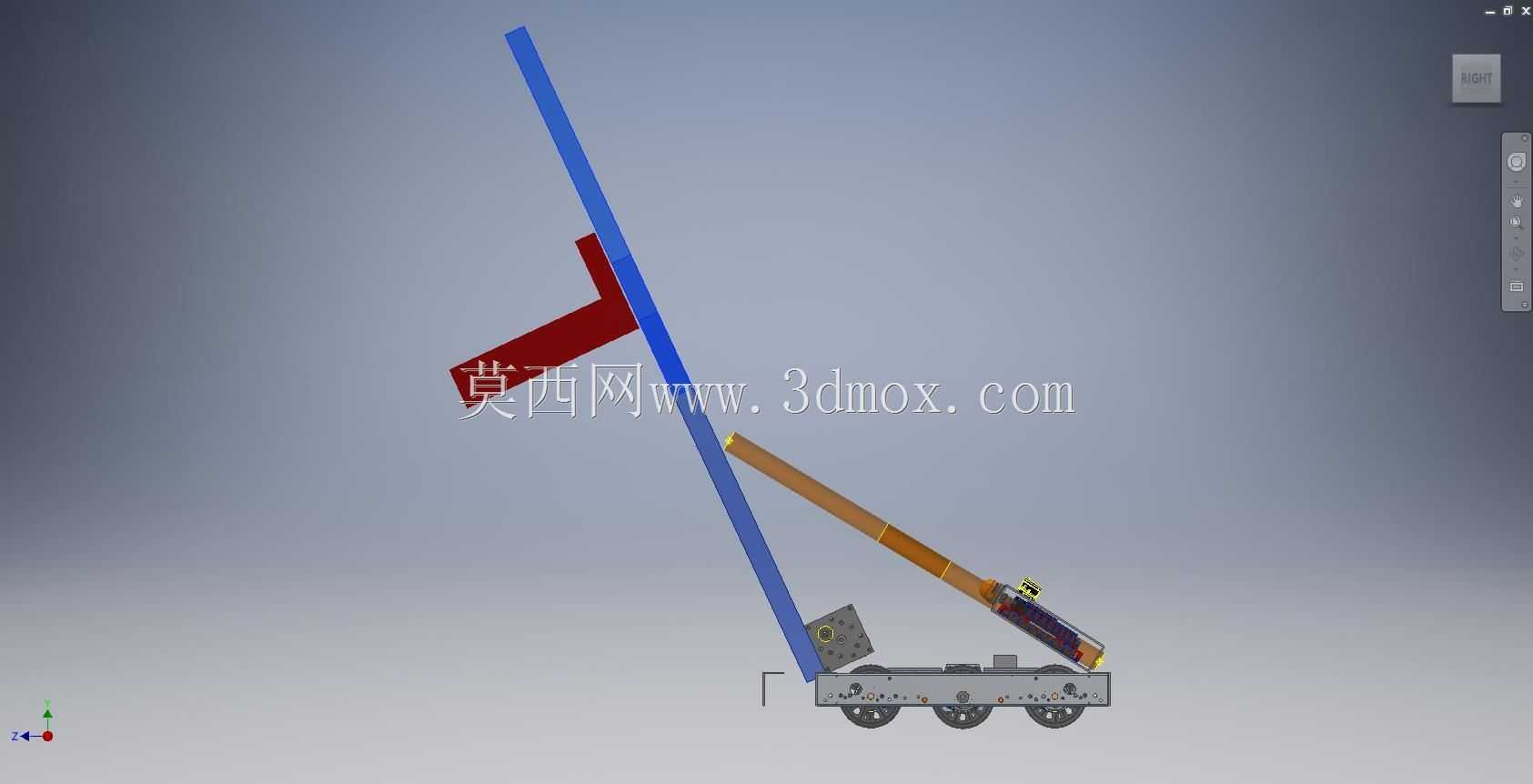

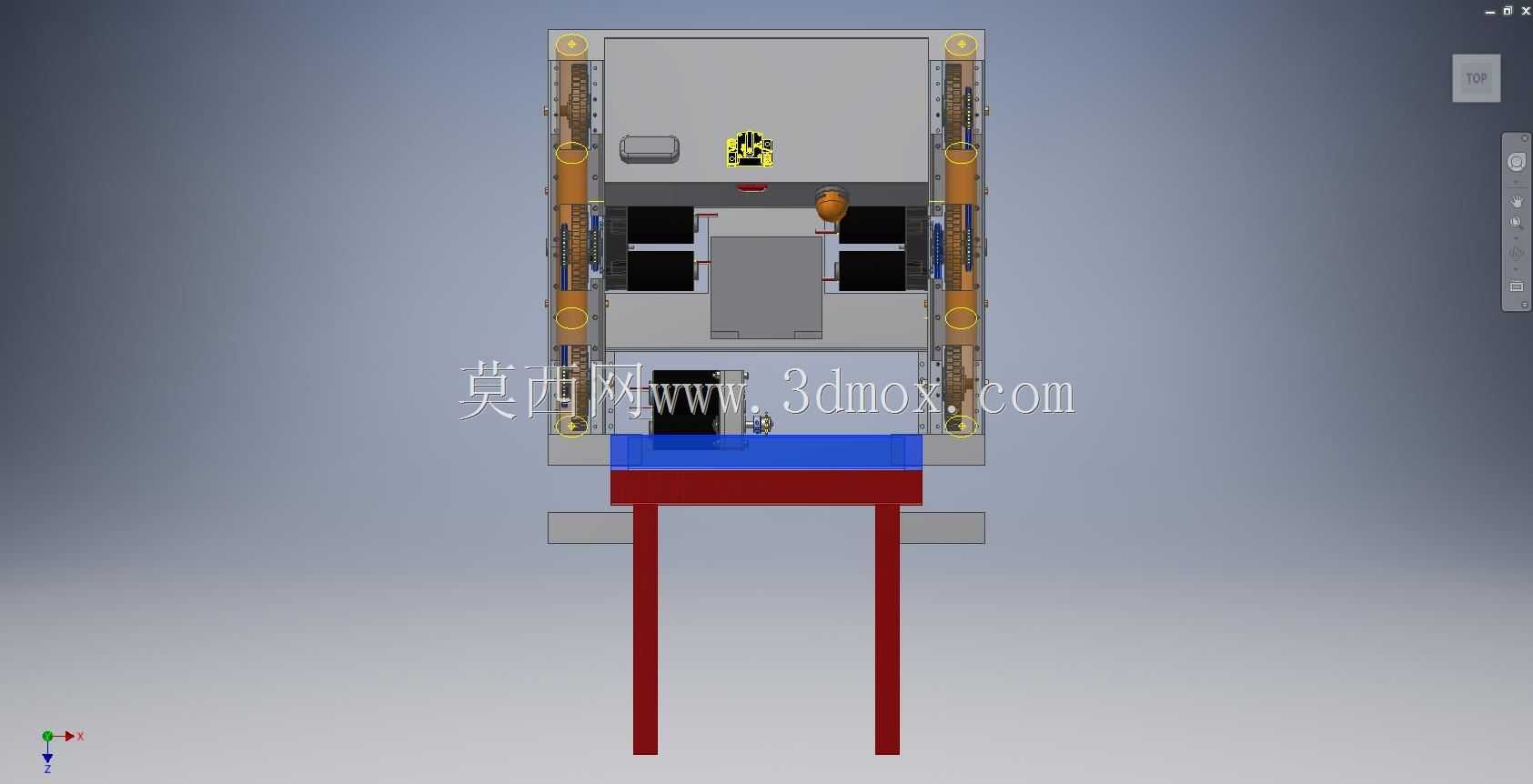

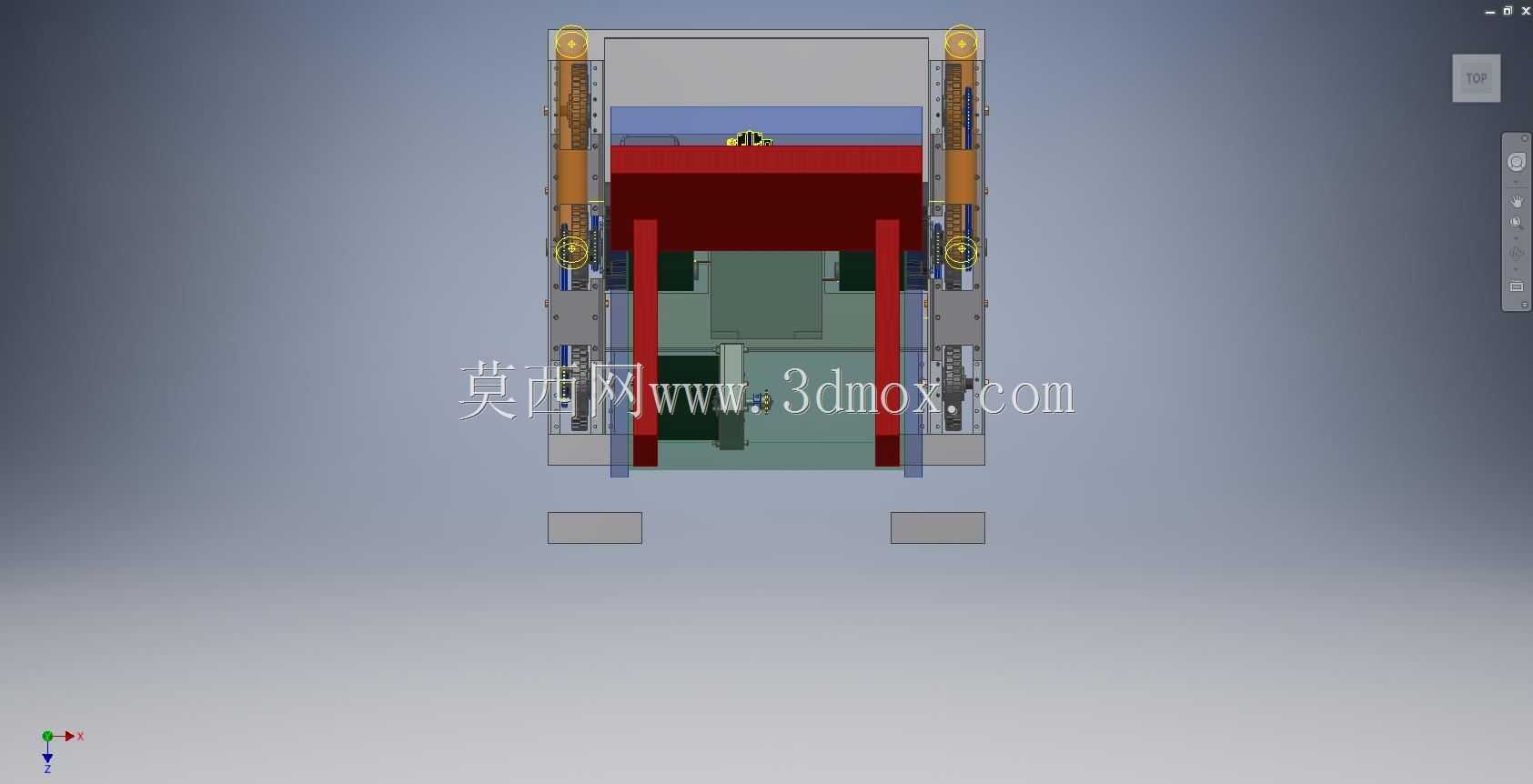

这套竞技机器人结构主要面向青少年机器人对抗赛事场景设计，核心承担场地内道具拾取、举升、定向投射的作业任务，整体采用分层布局的框架式结构，底部为带轮组的移动承载底盘，中部为动力与控制元件安装舱，上部为可俯仰调节的投射执行机构，同时搭配两根导向立柱作为举升动作的运动限位支撑。从实际赛事作业需求出发，设计阶段优先考虑了动作响应速度与结构刚性的平衡，底盘框架采用轻量化铝合金型材拼接，在保证整体抗冲击性能的前提下，尽可能降低整机自重，提升场地内的移动灵活性，轮组的安装位置预留了足够的接地间隙，可适配赛事场地内常见的平缓坡道、接缝凸起等复杂路面条件，避免行进过程中出现卡滞。上部的投射机构采用倾斜式导轨设计，配合摩擦轮传动组件实现道具的加速投射动作，机构的俯仰角度通过底部的铰接支座与线性驱动件配合调节，可根据投射距离的变化快速调整出射角度，两根铜质导向立柱沿投射机构两侧对称布置，既作为举升动作的滑动导向轨道，也承担了侧向受力的支撑作用，避免投射瞬间的反作用力导致机构出现侧向偏移。中部的元件安装舱采用分层隔板设计，将动力电源、控制模块、驱动元件分区域固定，隔板上预留了标准化的安装孔位，可根据不同赛事的规则要求快速调整元件布局，舱体侧面预留了走线槽位，所有动力线路与信号线路沿槽位规整布置，避免机构动作过程中出现线路拉扯、磨损的问题。从安装边界来看，整机的底部安装平面完全贴合底盘框架的下沿，轮组突出底盘下沿的高度经过精确计算，保证整机放置时的重心落在轮组支撑多边形的中心区域，避免急停、急加速过程中出现倾翻；上部投射机构处于最低位时，整机的最高点高度满足赛事规则的尺寸限制要求，机构举升到最大行程时，投射端的高度也控制在规则允许的范围内，不会出现超规问题。结构设计过程中，所有运动副的配合间隙都经过反复校核，铰接位置采用耐磨衬套减少反复动作带来的磨损，滑动配合面预留了合理的润滑间隙，保证长时间连续作业下动作的顺畅性；投射机构的承载面板采用透明硬质板材制作，既可以直观观察内部传动组件的运行状态，也能在道具卡滞时快速排查故障点，面板的固定方式采用快拆式卡扣设计，无需额外工具即可快速拆卸维护。底盘的前端预留了道具拾取导向结构的安装位置，可根据不同赛季的道具形态更换对应的拾取导板，无需改动主体框架结构即可适配不同的赛事任务需求；整体结构的连接点全部采用标准化紧固件，日常维护、零件更换时可快速拆装，减少赛事间隙的调试准备时间。从受力角度分析，投射瞬间的后坐力通过机构支座直接传递到底盘主框架上，再通过底盘的配重块平衡，不会导致局部结构出现应力集中，导向立柱的底部与底盘框架采用刚性连接，顶部设置有限位挡块，避免举升动作超出行程导致机构脱落。
