Arduino控制四足仿生爬行机器人结构

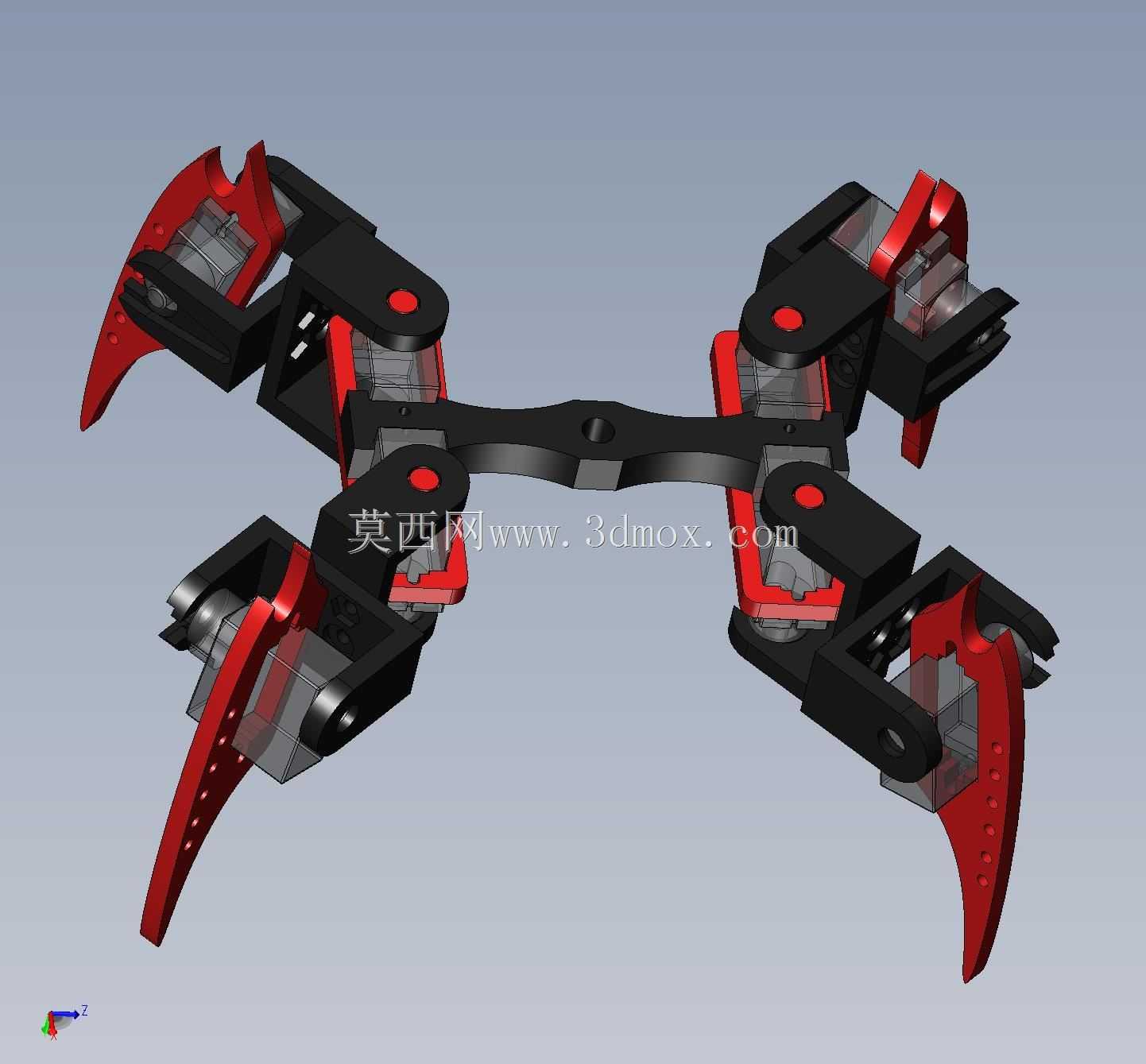

这款四足仿生移动结构的设计，最初是面向小型教育演示、室内狭小空间巡检场景开发的，区别于轮式、履带式移动机构，足式结构能够跨越15mm以内的地面凸起、缝隙类障碍，在平整硬质地面、铺有薄地毯的室内环境都能稳定移动，不会像轮式结构那样被线缆、小颗粒杂物卡滞。整体机身采用对称式十字布局，四条腿完全采用同构设计，单腿包含两个转动自由度，分别负责腿部的前后摆动与足端抬落动作，所有关节的驱动端都预留了微型4g伺服舵机的安装位，舵机输出轴直接与腿部转动件连接，省去了额外的传动连杆结构，既压缩了整体装配空间，也减少了传动间隙带来的动作误差。

从结构材质选型来看，所有结构件都适配ABS材料的加工特性，不管是FDM3D打印快速打样，还是小批量注塑生产都能直接套用现有结构，壁厚统一设置为1.8mm，既保证了结构件的刚性，不会在舵机输出扭矩作用下发生形变，也尽可能控制了整体自重，降低舵机的负载压力。足端特意做了弧形曲面设计，接触地面的位置预留了防滑纹理的安装槽，可以粘贴薄橡胶垫提升抓地力，足尖部分做了收窄处理，在跨越障碍时能够更顺利地搭接到障碍边缘，避免出现卡滞打滑的问题。

设计过程中特意做了安装边界的适配，机身中心位置预留了35x35mm的控制板安装位，刚好可以容纳常规尺寸的Arduino控制板，控制板四周预留了走线槽，四个舵机的连接线可以顺着机身内部的线槽汇聚到中心位置，不会出现线缆外露干涉腿部摆动的问题。机身顶部预留了2mm厚的电池安装平面，可以固定常规规格的小型锂电池，供电线路同样走机身内部线槽，整体外观没有外露的杂乱线缆。单腿的摆动角度做了机械限位设计，前后摆动的最大行程为35度，足端抬升的最大高度为20mm，不需要在控制程序里额外设置软限位，就能避免舵机超行程转动损坏结构件，哪怕是入门开发者调试步态程序，也不会因为参数设置错误打坏结构。

实际应用中，这套结构可以搭配不同的功能拓展模块，在机身前端预留的安装孔位上固定小型摄像头模块，就能完成室内管线巡检、桌面物品排查的任务；加装红外避障传感器后，就能实现自主避障的自主移动功能，适合作为机器人教学的实训载体，让学习者从结构装配、舵机调试、步态编写全流程完成四足机器人的搭建。结构的装配公差全部按照3D打印的常规精度设置，孔位公差预留0.2mm，不需要额外做打磨修整就能完成装配，所有转动关节的位置都预留了润滑脂的填充间隙，长时间运行也不会出现关节卡涩的问题。四条腿的安装位置完全对称，零部件通用率达到90%以上，备用件只需要准备少量通用结构件就能完成维修替换，后期维护成本很低。机身整体的重心落在十字结构的中心位置，静止状态下四条腿的受力均匀，单腿抬起时剩余三条腿的支撑面仍然能够覆盖重心投影，不会出现侧翻的问题，哪怕是快速调整步态的时候，整体稳定性也能得到保证。
