单缸往复式内燃机结构展示三维数模

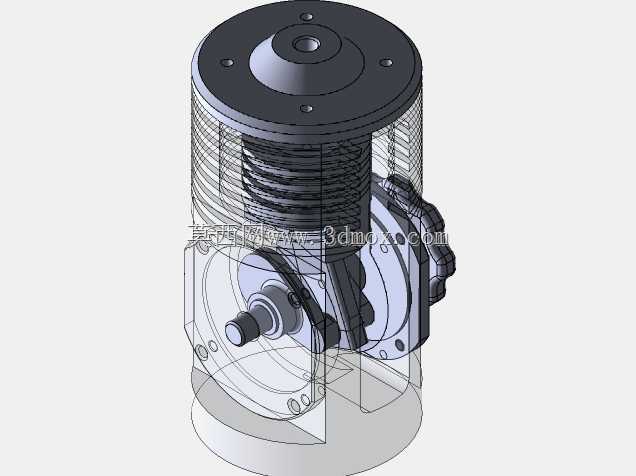

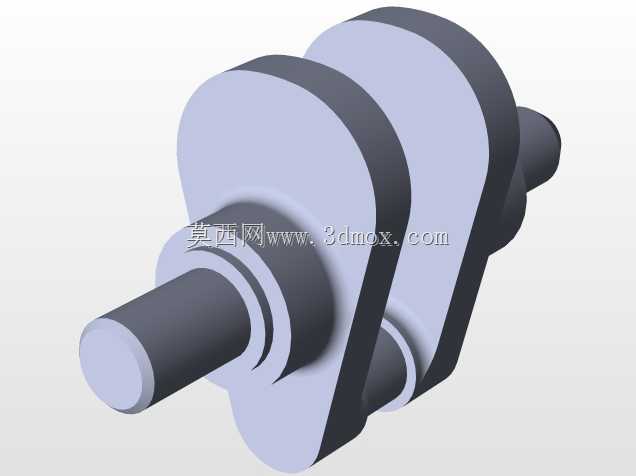

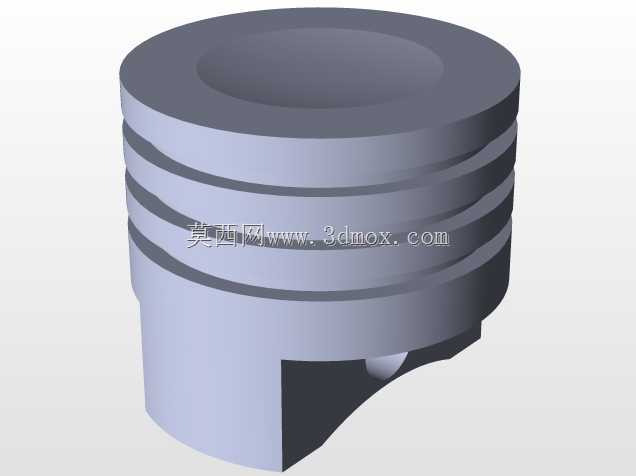

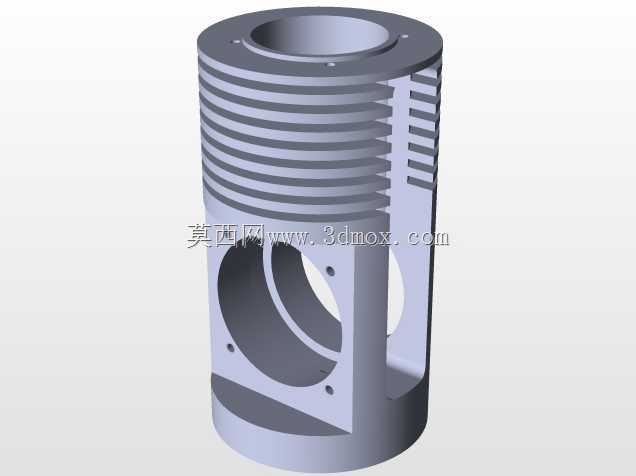

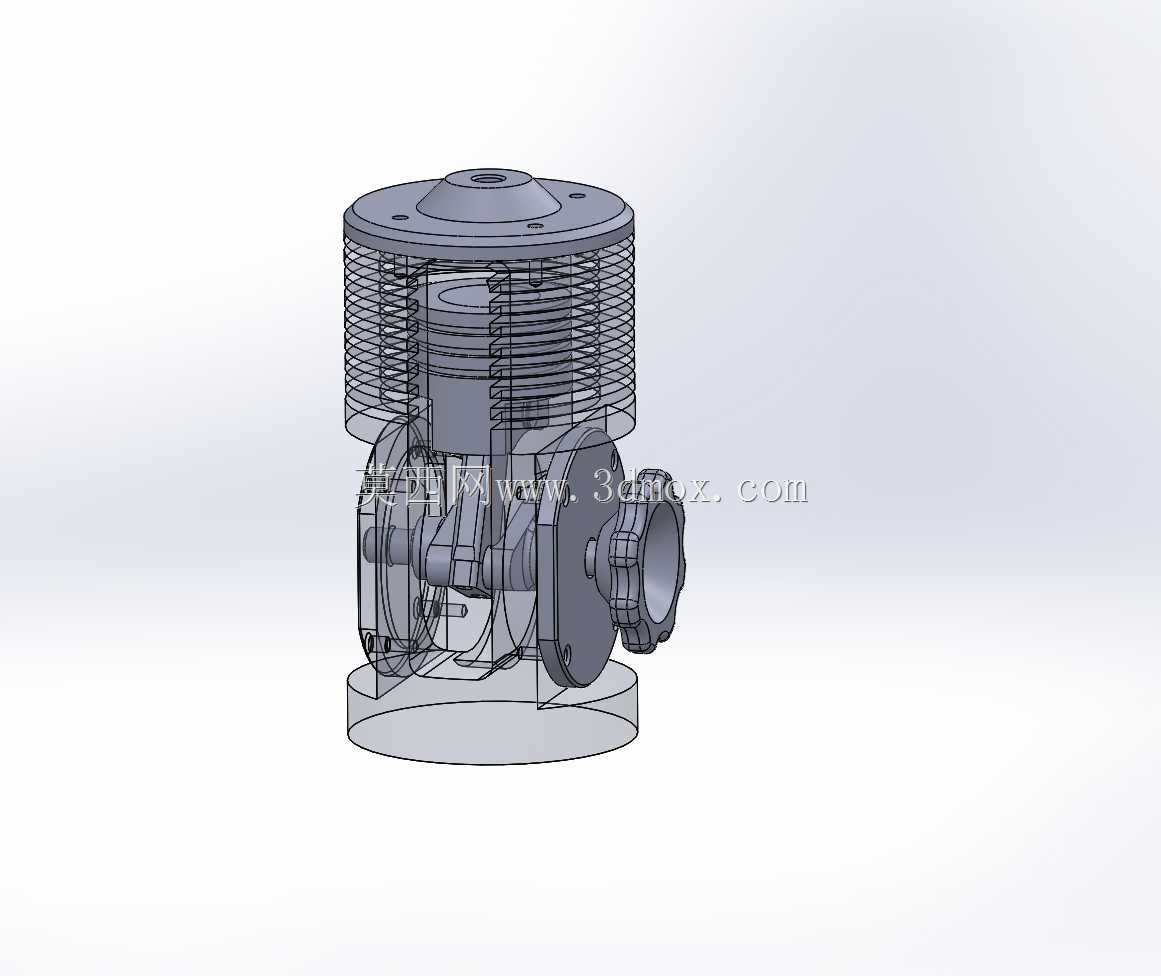

这套单缸内燃机三维数模完整还原了小型往复式活塞内燃机的核心结构，覆盖从气缸散热段到曲轴输出端的全部核心传动与做功部件，可直接用于动力系统选型参考、机械原理教学演示、小型动力设备配套结构校核等场景。在小型园林机械、便携发电机组、航模动力、小型农用机具的开发场景中，这类单缸内燃机是最常用的动力源，数模还原的结构细节可帮助设计人员快速匹配安装接口，校核动力输出端的连接尺寸，避免配套设计阶段出现干涉问题。从结构设计逻辑来看，数模完整呈现了内燃机的四个核心功能段：上部的气缸散热段采用一体式环形散热鳍片结构，鳍片沿气缸外壁周向均匀排布，这种结构不需要额外配置水冷管路，依靠空气流经鳍片间隙带走做功产生的热量，适配小型动力设备轻量化、无复杂冷却系统的使用需求，散热段顶部集成了燃烧室与气门安装位，预留的安装平面可直接匹配气缸盖密封结构，密封面的平面度公差在建模阶段已按照通用内燃机密封要求做了基准约束，可直接作为密封设计的参考基准。中部的曲柄连杆转换段是整套动力装置的核心做功转换结构，活塞与气缸内壁的配合间隙按照小功率内燃机的通用配合公差设置，活塞环槽的位置与尺寸完全匹配常规气环、油环的安装要求，连杆采用分体式大头结构，与曲轴曲柄销的配合面设置了轴瓦安装位，曲轴的支撑端预留了轴承安装位，可直接匹配标准滚动轴承的安装尺寸，曲轴输出端伸出曲轴箱侧盖的位置设置了密封结构安装位，可避免曲轴箱内的润滑油出现渗漏问题。侧部的动力输出接口集成了齿轮安装位，可直接匹配启动齿轮、正时齿轮或者动力输出带轮的安装需求，接口的花键尺寸按照小型通用内燃机的通用规格设置，可适配多数常规配套传动部件。从安装边界来看，整套结构的下部曲轴箱设置了一体化安装底座，底座上预留了四个对称分布的安装螺栓孔，孔位的间距按照小型动力设备的通用安装机架尺寸设置，可直接固定在配套设备的机架安装平面上，不需要额外制作转接支架；气缸的外径尺寸、曲轴中心到底座安装面的高度尺寸、输出轴的伸出长度与轴径尺寸都在数模中做了明确的基准标注，设计人员在做配套设备的整体布局时，可直接提取这些尺寸做布局校核，避免出现安装空间不足、传动部件对接错位的问题。数模采用透明化的外观展示方式，可清晰观察到内部活塞、连杆、曲轴的相对运动位置关系，在做机构运动仿真时，可直接给各运动部件添加对应的运动副约束，模拟进气、压缩、做功、排气四个冲程的完整运动过程，验证曲柄连杆机构的运动行程是否符合设计要求，检查活塞在上止点、下止点位置时是否会与气缸盖、曲轴箱出现运动干涉。对于从事小型动力设备开发的结构设计人员来说，这套数模可作为基础结构模板，根据具体的功率需求调整气缸排量、活塞行程、曲轴半径等核心参数，快速衍生出不同功率等级的单缸内燃机结构，大幅缩短前期方案设计的周期；在机械原理教学场景中，这套数模可直观展示内燃机的内部结构与动力传递路径，帮助学习者快速理解往复式内燃机的工作原理，相比二维原理图更具直观性。整套结构的建模过程完全遵循机械设计的通用规范，所有配合面、安装位、传动结构的尺寸都参考量产小型单缸内燃机的实际参数设置，没有出现结构错位、配合间隙不合理、安装位缺失等常见建模问题，可直接用于结构分析、运动仿真、配套设计等多个工程场景。
