二冲程辅助电机气缸结构三维设计

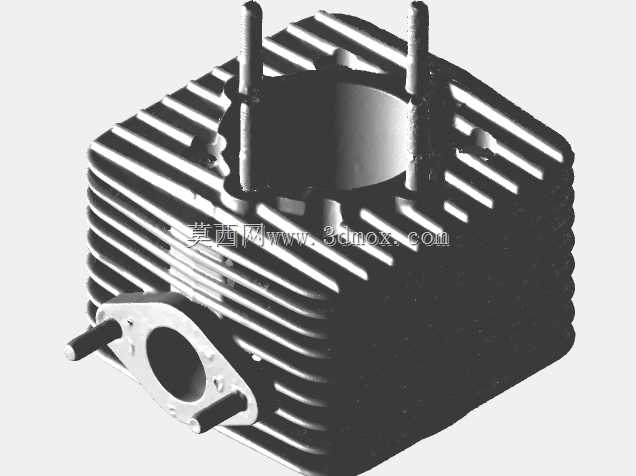

在小型通用动力设备的配套选型与逆向开发场景中，这类带外置散热鳍片的气缸部件，是二冲程辅助动力单元的核心承压与做功载体，常见于便携发电设备、小型园林作业机具、轻型辅助动力模组的动力端配置，承担着密封燃烧腔、引导活塞往复运动、导出做功过程废热、衔接进气与排气通路的多重作用。从结构设计逻辑来看，该气缸采用方形基体加周向环绕散热鳍片的布局，区别于传统圆形截面气缸的设计，方形外轮廓能够在有限的安装空间内最大化拓展散热鳍片的延展面积，鳍片采用等间距平行排布的结构，每片鳍片的厚度与间距经过匹配，能够在自然风冷工况下保证持续做功时的热量快速散出，避免缸体温度过高导致的配合间隙变化、润滑失效等问题。缸体顶部设置的四根同轴安装螺柱，用于与气缸盖完成刚性连接，螺柱的位置度公差在建模时严格按照装配边界设定，保证缸盖密封垫的压紧力均匀分布，避免燃烧腔漏气问题。侧方伸出的带孔法兰结构为进气接口，法兰面加工有定位销孔与安装螺孔，用于与化油器或者进气歧管完成对接，接口的通径尺寸匹配二冲程发动机的进气流量需求，法兰的倾斜角度经过调校，能够让进气气流以更顺畅的角度进入扫气通道，提升扫气效率，减少进气阻力。缸体内腔为高精度圆柱工作面，是活塞往复运动的轨道，建模时内腔的圆柱度、表面粗糙度要求都按照动力部件的常规标准设定，与活塞环的配合间隙需要考虑热膨胀量，保证冷态启动无卡滞、热态运行无过量窜气。从安装边界来看，方形基体的侧边尺寸、底部安装孔位的跨距，都适配常规小型二冲程动力的曲轴箱安装接口，不需要额外改动安装位即可完成替换适配，底部的密封面平面度要求较高，保证与曲轴箱结合处的密封性能，避免曲轴箱内的混合气泄漏。这类气缸的逆向建模过程，是通过实物扫描获取点云数据后，对散热鳍片的细微倒角、安装螺柱的根部圆角、法兰面的加强筋结构逐一进行特征重构，既保证了与实物的尺寸一致性，也对扫描过程中产生的点云噪点进行了结构优化，去除了实物表面的加工痕迹、氧化瑕疵等非设计特征，让模型能够直接用于后续的结构仿真、装配干涉检查、开模验证等工作。在实际工程应用中，这类气缸的散热鳍片高度、数量可以根据设备的持续运行功率、使用环境温度做针对性调整，高负载持续运行的场景可以适当增加鳍片数量或者提升鳍片高度，强化散热能力；间歇运行的便携设备则可以适当缩减鳍片尺寸，降低整机重量。进气法兰的接口形式也可以根据配套的供油系统形式做调整，适配不同的化油器安装尺寸或者电喷节气门体的安装需求，顶部的缸盖安装螺柱长度则根据缸盖厚度、密封垫压缩量匹配，保证螺纹啮合长度满足紧固力矩要求，避免运行过程中螺柱松脱或者螺纹滑牙。缸体外部的棱角位置都做了小圆角过渡，既可以避免应力集中导致的缸体开裂，也能减少加工与装配过程中的锐边划伤风险，侧方法兰与缸体衔接的位置设置了三角形加强筋，提升法兰的结构刚性，避免安装紧固时法兰变形导致的进气漏气问题。
