垂直轴阻力型风力驱动发电装置结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:326057

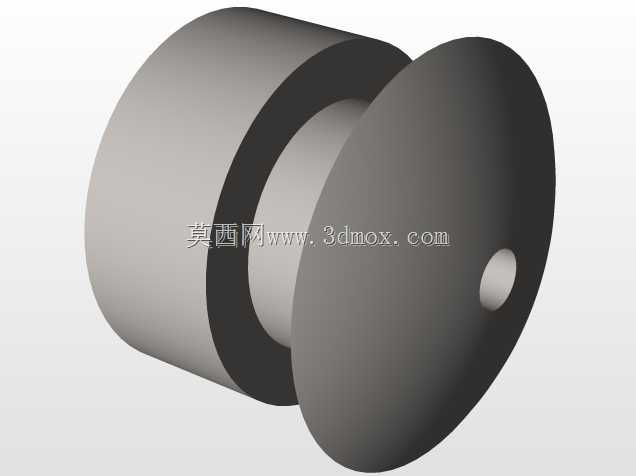

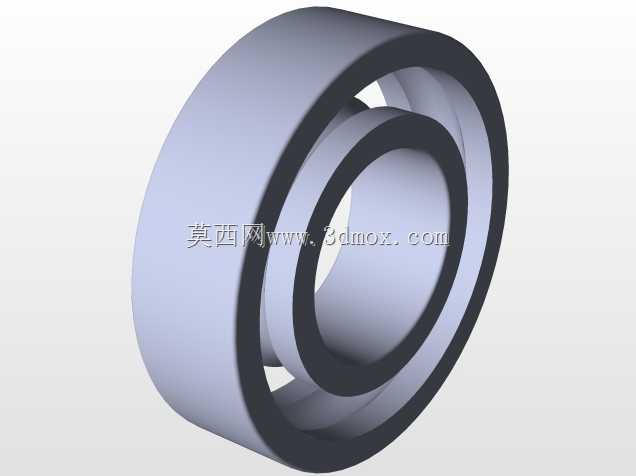

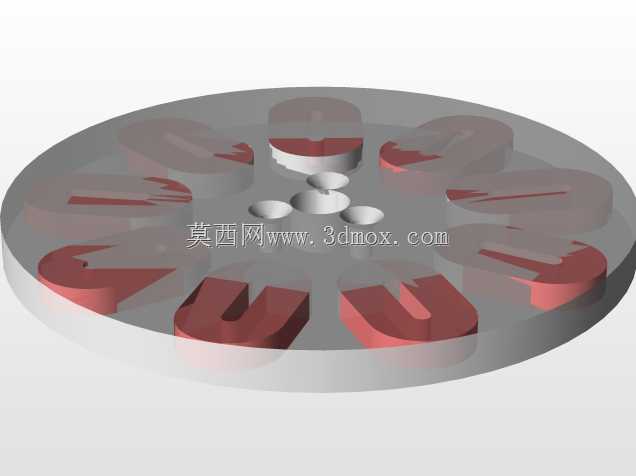

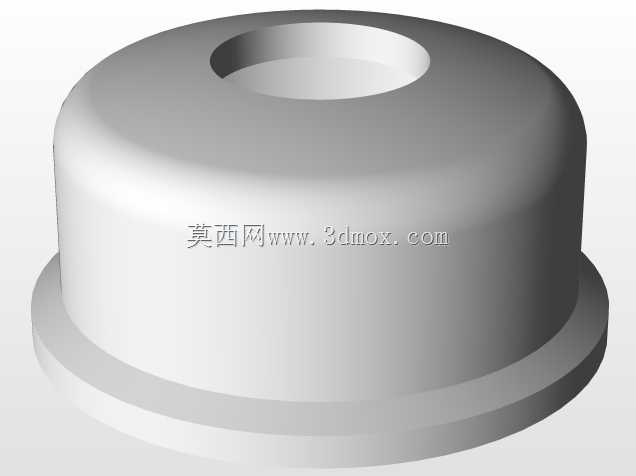

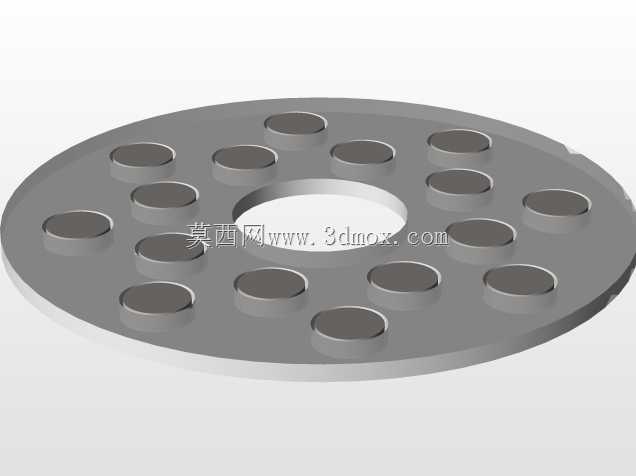

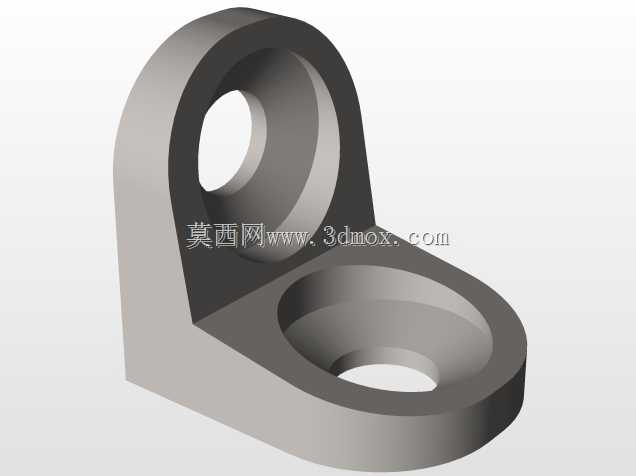

  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计
  • 垂直轴阻力型风力驱动发电装置结构设计

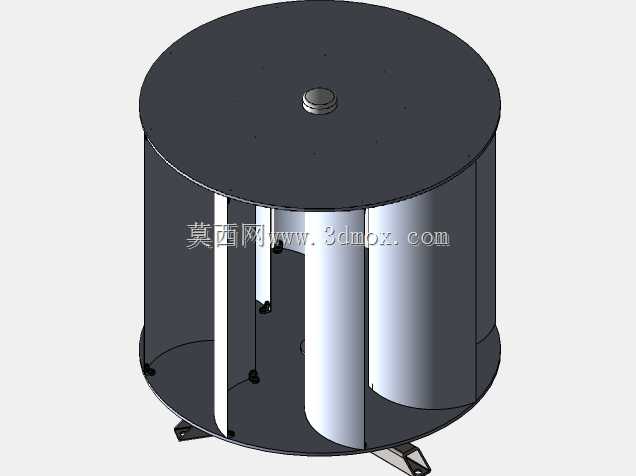

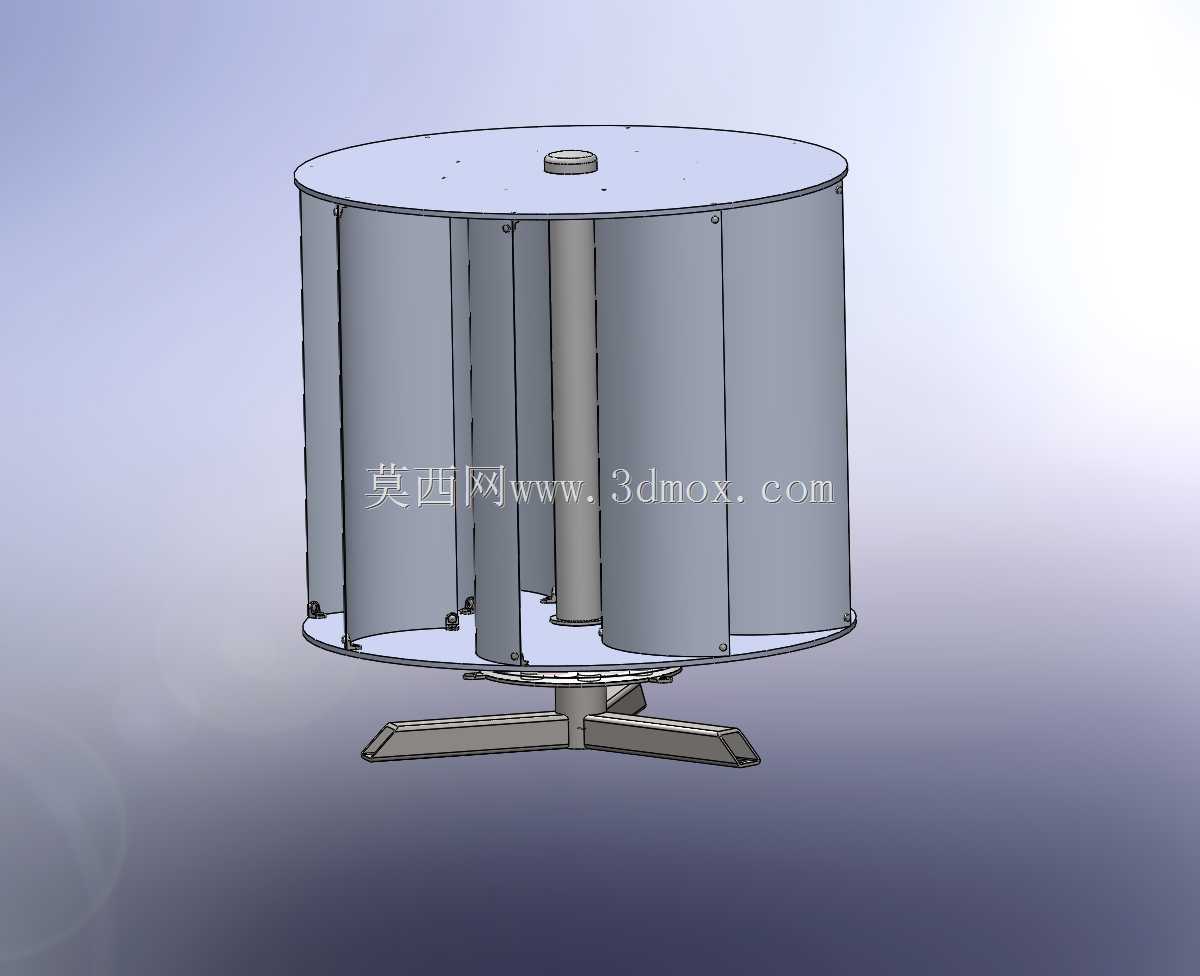

做小型离网风电项目的结构设计时,垂直轴风轮的方案往往比水平轴更适配复杂来流的场景,这套结构的核心逻辑就是不依赖风向调整机构,任意水平方向来的风都能推动风轮绕中心轴转动,省去了偏航系统的成本与故障点,很适合用在城市楼宇顶部、山区零散供电点、牧区户用供电这类风向多变、运维条件有限的场景。从结构组成来看,整套装置分为底部支撑、中心主轴、叶片组、上下端板四个核心部分,底部采用三脚支撑结构,三个支脚呈120度均匀分布,支脚末端做了加宽的平面设计,安装时可以通过膨胀螺栓直接固定在混凝土基础或者钢结构平台上,支撑面的直径控制在风轮外径的1.2倍左右,保证运行时的抗倾覆能力,中心主轴垂直固定在三脚支撑的中心交汇点,轴身采用阶梯轴设计,上下两端分别安装轴承座来承载风轮的径向与轴向载荷,避免风轮转动时出现径向窜动。叶片组采用多片弧形阻风叶片沿圆周均匀排布的设计,每片叶片的曲面朝向统一,来流吹到叶片凹面时会产生较大的阻力推动风轮转动,吹到凸面时气流会沿曲面顺滑流过,产生的反向阻力远小于凹面的驱动力,以此形成持续的转动力矩,叶片的上下两端分别固定在圆形的上端板与下端板上,端板一方面可以固定叶片的相对位置,保证所有叶片的安装角度一致,避免因叶片错位产生的动不平衡,另一方面可以约束叶片间的气流流动,减少气流从叶片上下边缘溢出造成的能量损失,提升风能捕获效率。上端板中心位置设置了轴端固定座,用来锁紧中心主轴上端的轴承内圈,同时预留了转动输出的连接位,可以直接连接小型发电机的输入轴,也可以加装增速齿轮组来匹配发电机的额定转速需求。设计这类垂直轴风轮时,首先要考虑的是动平衡校验,所有叶片的重量差需要控制在5%以内,安装时的径向位置偏差不超过2mm,避免高速转动时产生过大的振动,传递到支撑结构引发共振;其次是叶片的固定方式,每片叶片与上下端板的连接点采用螺栓加防松垫片的结构,方便后期单独更换受损的叶片,不需要整体拆解风轮,降低运维难度;另外要考虑安装边界的预留,风轮整体的外径要和周边障碍物保持至少1.5倍风轮直径的距离,避免周边建筑或者遮挡物产生的紊流影响风轮的进气效率,同时安装高度要高出周边遮挡物至少1米,保证来流的均匀性。和水平轴风力装置相比,这种结构的启动风速更低,在每秒2米左右的风速下就可以启动转动,不需要额外的启动助力机构,而且运行时的噪音更低,因为叶片的线速度相对更低,不会产生高速切割气流的尖锐噪音,很适合对噪音有要求的居民区周边使用;另外整套结构的重心集中在中心主轴上,对支撑结构的强度要求比同功率的水平轴装置更低,安装时不需要搭建很高的塔架,在低层建筑屋顶就可以部署。在实际选型适配时,可以根据目标供电功率调整风轮的高度与直径,小功率场景下可以缩小叶片尺寸,用铝合金薄板制作叶片降低整体重量,大功率场景下可以增加叶片数量,采用玻璃钢材质制作叶片提升结构强度,同时对应加强中心主轴与支撑结构的承载能力,保证在极端大风天气下的结构安全性,避免叶片变形或者支撑失稳。
