小型垂直轴风力发电装置结构设计

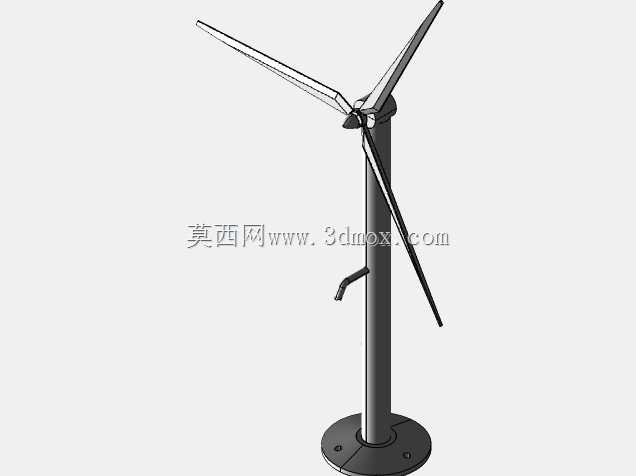

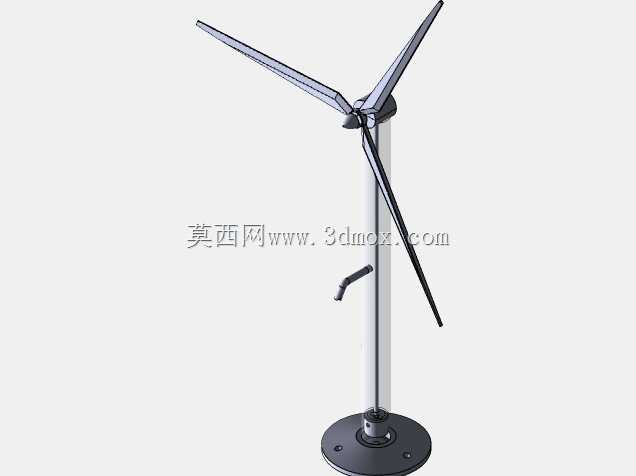

这款小型风力利用装置的结构设计，最初是面向分布式离网供电场景做的方案，常见于户外监测基站、偏远山区散户供电、沿海渔排辅助供电、景区景观照明配套这类没法稳定拉设市电线路的场景，区别于大型水平轴风电场的兆瓦级机组，这类小型装置不需要复杂的偏航对风结构，安装门槛低，日常维护量极小，适配风速波动大、风向变化频繁的近地面使用环境。

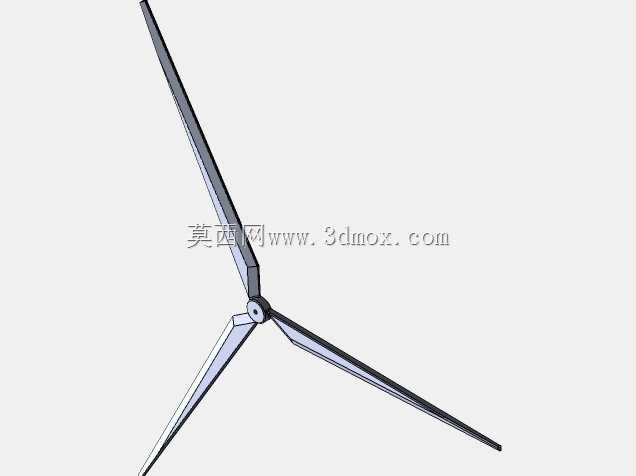

从功能实现逻辑上看，三叶片的布局是经过多轮受力校核确定的，相比两叶片结构，三叶片在低风速区间的启动力矩更均匀，不会出现叶片经过塔架遮挡区时的力矩突变，运行时的整机振动幅度能控制在更低水平，对安装基座的强度要求也随之降低。叶片采用翼型截面设计，叶根到叶尖的弦长做了渐变收窄处理，既保证了叶根位置的结构强度，能承受极端阵风下的弯曲载荷，也能减少叶尖位置的气动涡流损失，提升风能捕获效率。叶片与轮毂的连接位置做了嵌入式定位结构，装配时不需要复杂的工装定位，靠螺栓锁紧就能保证三个叶片的安装角一致，避免因安装角度偏差带来的动不平衡问题。

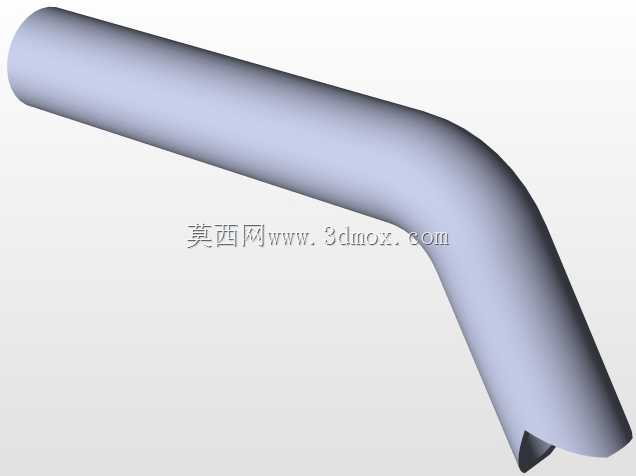

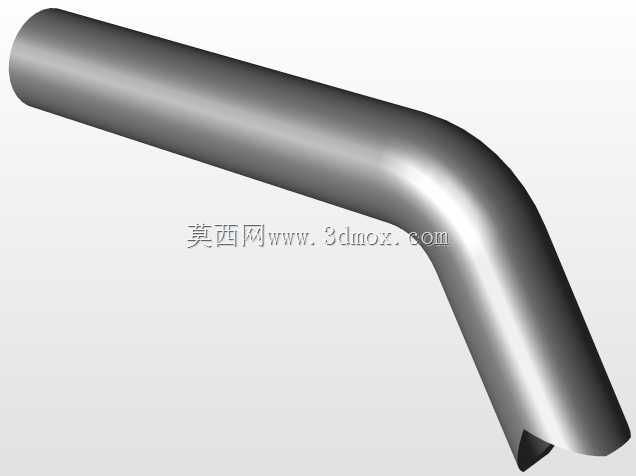

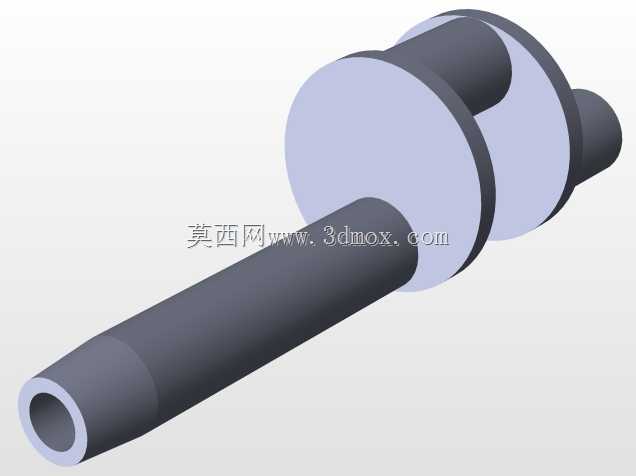

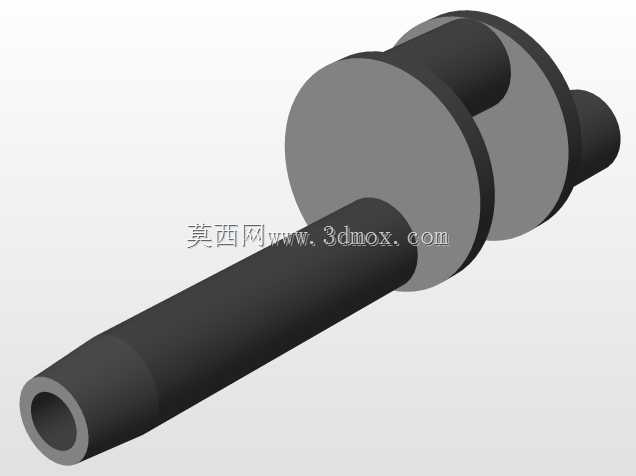

中间的支撑塔杆采用等径直管结构，选材上优先考虑薄壁高强度金属管材，在满足整机抗弯、抗扭强度要求的前提下，尽可能降低上部结构的自重，减少基座的承载负荷。塔杆下部设置的出线弯管结构，是专门为机组内部布线设计的，发电机输出的线缆可以从塔杆内部穿过，经这个弯管引出到外部储能或逆变设备，避免线缆长期暴露在外部环境中，经受风吹日晒、紫外线老化带来的绝缘层破损问题，同时也能避免线缆随风摆动被塔杆棱角磨损，提升布线的可靠性。

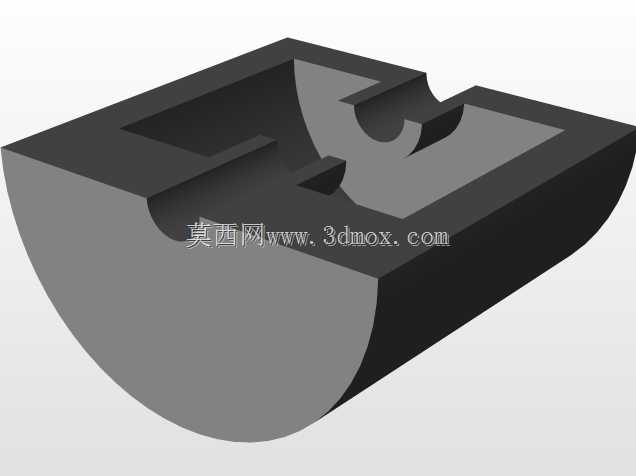

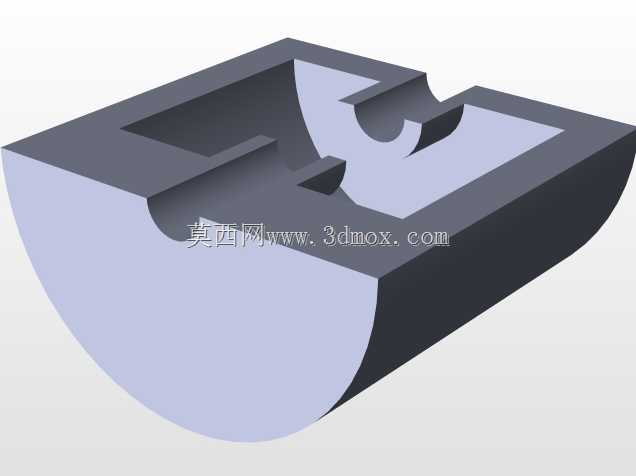

底部的安装基座做了圆形法兰式结构，法兰面上均布了多个安装通孔，既可以通过膨胀螺栓固定在混凝土硬化基座上，也可以配套抱箍结构固定在灯杆、通信塔架这类现有构筑物上，安装适配性很强。基座内部集成了低速永磁发电机组件，省去了传统风机的齿轮增速结构，直接由叶片轮毂驱动发电机转子转动，减少了机械传动环节的能量损耗，也消除了齿轮传动带来的运行噪音，同时降低了后期润滑维护的需求，适合无人值守的长期运行场景。

设计过程中，首先确定的是整机的安装边界参数，整体高度控制在1.8米以内，叶片旋转直径不超过1.2米，这个尺寸区间既可以保证在3m/s的低风速下就能启动发电，也不会因为尺寸过大带来安装运输的不便，单台装置成年人力即可完成搬运，不需要大型吊装设备配合。叶片的安装仰角经过多轮气动仿真调整，最终确定的角度可以在风速12m/s的时候达到额定输出功率，当风速超过20m/s的极端工况时，叶片会因为气动特性自动产生失速效应，限制转速过快上升，不需要额外加装机械刹车结构，简化了整机的结构复杂度，也降低了故障概率。

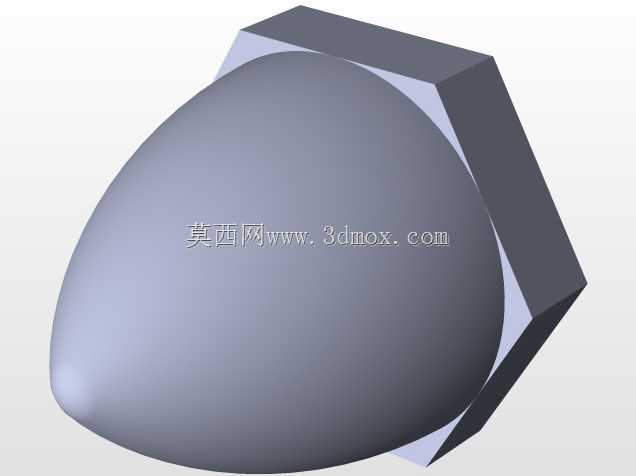

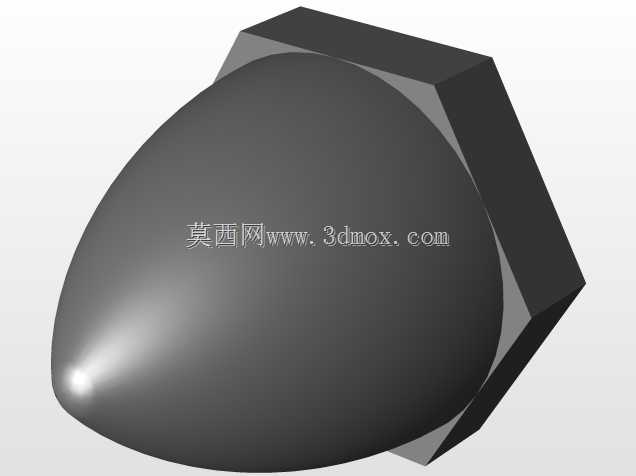

从结构细节上看，轮毂位置做了流线型导流罩设计，既可以减少轮毂位置的空气阻力，也能遮挡内部的连接螺栓与发电机转轴，避免雨水、沙尘进入转动配合间隙，延长轴承等运动部件的使用寿命。塔杆与基座的连接位置做了加强筋结构，因为这个位置是整机受力最集中的区域，阵风作用下的弯曲力矩全部由这个连接位置承载，加强筋的设置可以有效降低应力集中系数，避免长期交变载荷作用下出现焊缝开裂或者结构变形的问题。

实际应用中，这类装置通常会搭配小型储能蓄电池与整流逆变模块使用，输出的电能可以直接供给小功率直流设备，也可以逆变成交流电供常规用电设备使用，在连续阴雨天、太阳能发电不足的场景下，能和小型光伏板组成风光互补供电系统，提升离网供电系统的可靠性。相比同功率级别的水平轴小型风机，这款结构的运行噪音更低，在居民区、景区这类对噪音敏感的区域使用也不会产生扰民问题，同时对风向变化的适应能力更强，不需要加装风向检测与偏航转动结构，整机的制造成本与后期维护成本都能控制在更低水平。

建模过程中，所有的配合间隙都按照实际加工装配公差做了预留，转动部件的配合公差选用基孔制间隙配合，保证转动顺畅无卡滞，固定连接位置的公差选用过渡配合，保证连接牢固无松动。所有的棱角位置都做了圆角处理，既避免加工装配过程中锐边划伤操作人员，也能减少应力集中，提升结构件的疲劳强度。
