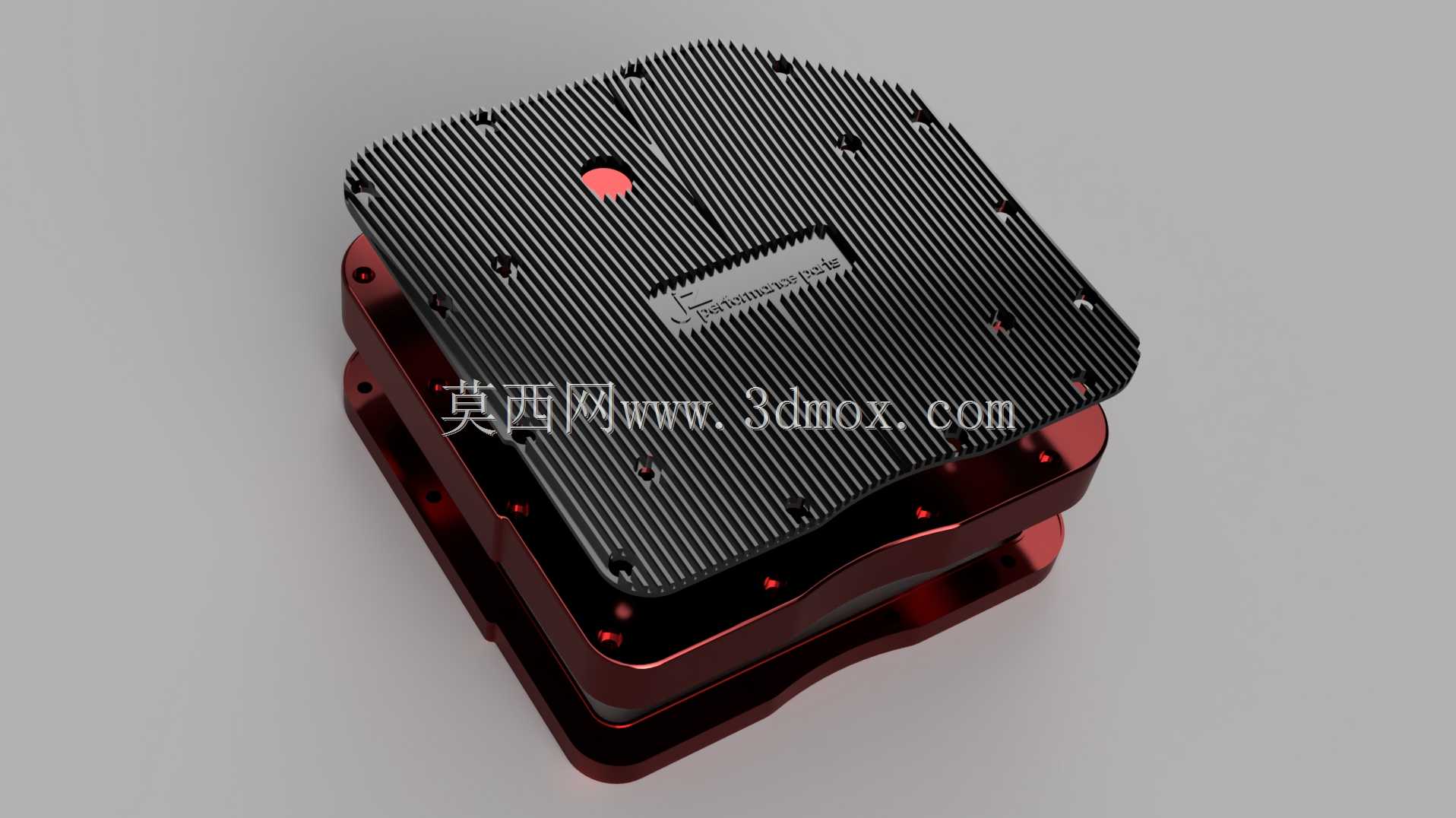

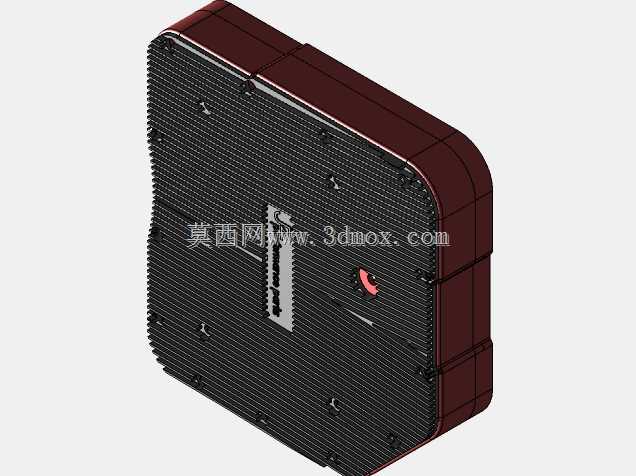

适配TH350自动变速箱的改装油底壳结构

在美式老车自动变速箱维保与改装场景中，TH350作为通用旗下经典的三速自动变速箱，广泛搭载于雪佛兰多款量产车型，原厂油底壳与阀盖的密封失效问题是长期困扰车主与维修人员的常见故障，尤其是使用年限较长的车辆，结合箱体结合面的加工公差累积、长期热循环导致的密封件老化变形，常规更换密封垫的维修方案往往无法彻底解决渗漏问题，甚至在多次拆装后会因结合面形变加剧渗漏风险。这款油底壳采用上下分体式结构设计，下部为储油主体结构，上部集成散热鳍片结构，可作为被动冷却单元辅助变速箱油散热，无需额外加装外置油冷管路即可在日常行驶工况下降低变速箱油工作温度，减少高温导致的油液性能衰减。结构设计阶段优先考虑密封可靠性，下部与变速箱壳体的结合面摒弃了传统单一软木密封垫的方案，可适配两种密封形式：针对结合面平整度较好的箱体，可采用更薄的纸基或橡胶密封垫降低安装高度；针对结合面存在轻微形变、平整度不足的老旧箱体，可采用平面密封胶进行部件永久固定，抵消箱体表面的形位公差，从根源上阻断渗漏路径。上部散热模块为可选装结构，其鳍片走向顺着车辆行驶时的迎面气流方向布置，车辆行进过程中气流可顺着鳍片间隙快速通过，带走油液传递到壳体上的热量，鳍片的厚度与间距经过匹配，既保证足够的散热面积，也避免间隙过小积累泥沙杂物影响散热效率。安装边界方面，这款油底壳完全匹配TH350变速箱原厂的螺栓孔位布局，无需对变速箱壳体进行任何打孔、攻丝等改装加工，可直接替换原厂油底壳安装，安装时需注意螺栓的拧紧力矩按照对角顺序逐步加载，避免局部压力过大导致壳体变形或密封层压溃失效。针对部分存在高温工况使用需求的车辆，比如频繁短途拥堵行驶、拖拽挂车、赛道驾驶等场景，上部散热结构可有效降低变速箱油的工作温度，减少高温导致的密封件老化、油液润滑性能下降等问题，延长变速箱的维保周期与使用寿命。结构设计过程中规避了原厂油底壳的几个常见缺陷：原厂油底壳储油深度较浅，激烈驾驶时油液晃动容易导致油泵吸入空气引发换挡顿挫，这款油底壳适当增加了储油容积，可容纳更多变速箱油，同时内部设置有挡油结构，抑制车辆加减速、转向过程中的油液大幅晃动，保证油泵在各种行驶姿态下都能稳定吸入油液，维持液压系统的工作压力稳定。上部散热结构的表面做了阳极氧化处理，既提升壳体的耐腐蚀性能，也增强热辐射散热效率，下部储油壳体采用高强度铝合金材质，相比原厂冲压钢壳拥有更好的结构强度，不会因为底盘托底出现变形破裂导致油液泄漏的风险，同时铝合金材质的导热效率远高于钢材，可更快将油液热量传递到上部散热鳍片散出。密封结构设计时充分考虑了维修便利性，采用密封胶固定的下部结构在后续需要拆解维保的时候，可通过常规的密封胶拆解工具分离，不会对变速箱壳体结合面造成额外损伤，拆解后清理残余密封胶即可重新打胶安装，无需更换专用密封配件，降低长期使用的维保成本。安装完成后需检查油底壳与周边底盘部件的间隙，尤其是转向拉杆、排气管路等运动或高温部件，预留足够的安全间隙，避免行驶过程中出现运动干涉或热辐射导致的壳体温度异常升高。
