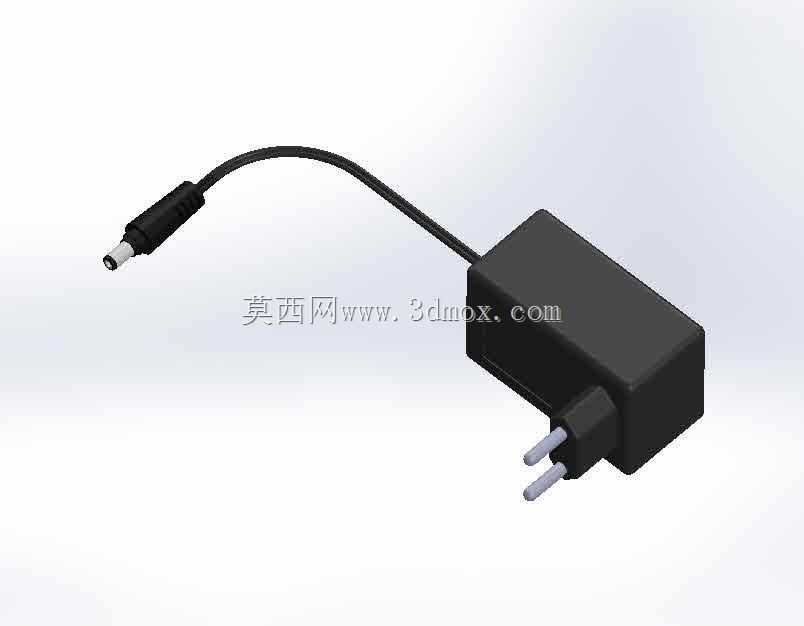

欧规插墙式12V1.5A电源适配器结构设计

这款插墙式直流电源适配器，核心是为各类小型低压用电设备提供稳定的12V直流电能输出，额定输出电流1.5A，能覆盖绝大多数桌面小型电子设备、小型工控传感模块、家用小型数码外设的供电需求，日常在桌面办公外设、小型安防前端设备、嵌入式开发调试模块、家用小型数码产品的供电场景中十分常见。从结构设计逻辑来看，整体采用一体式插墙布局，将交流插脚直接集成在适配器壳体尾部，省去了额外的输入连接线，既减少了桌面布线的杂乱感，也避免了输入线拉扯带来的接触不良风险，插脚采用欧规两圆柱插脚标准，适配对应区域的墙面插座规格，插脚与壳体内部的PCB供电模块通过嵌装铜件实现刚性连接，长期插拔也不会出现松脱移位的问题。输出端采用常见的DC直流公头，线长控制在合理范围，既满足设备与墙面插座之间的距离需求，也不会因为线材过长造成布线累赘，线材与壳体衔接处做了应力释放结构，日常使用中反复弯折出线位置也不会出现线芯断裂的问题。壳体采用上下扣合的超声焊接结构，没有外露的固定螺丝，整体密封性能更好，能避免日常使用中泼溅的水渍、灰尘进入壳体内部影响电路稳定性，壳体外形做了圆角过渡处理，插在墙面插座上不会有尖锐棱角磕碰的问题，整体厚度控制得当，插在墙面插座上不会过度凸出，也不会遮挡相邻的插座插孔。从安装边界来看，这款适配器的壳体长宽高尺寸适配常规墙面插座的安装空间，插脚的中心距完全符合对应插座的标准尺寸，插入插座后整体重心贴近墙面，不会因为自重导致松脱，输出线材的出线方向做了侧向优化，插在墙面插座上时线材自然下垂，不会出现线材弯折顶住墙面的情况。在实际选型使用中，这款适配器的输出功率能满足额定功率18W以内的低压设备供电需求，内部电路集成了过流、过压、短路保护模块，当输出端出现过载或者短路情况时会自动切断输出，避免烧坏后端供电设备，壳体的散热结构采用壳体表面自然散热的方式，没有外露的散热孔，在满负载运行时壳体表面温度控制在安全范围内，日常使用中不会出现烫伤风险。做配套结构设计时，需要注意预留适配器的插装空间，尤其是在多排插座、嵌入式插座上使用时，要确认相邻插孔的间距足够容纳适配器的壳体宽度，避免出现插上之后遮挡其他插孔的问题；输出DC头的尺寸采用行业通用规格，能适配绝大多数常规DC供电接口的设备，不需要额外做转接线适配。从建模细节来看，模型还原了壳体的分模线位置、插脚的嵌装结构、出线端的应力释放锥度、DC插头的接触端结构，所有配合间隙都按照实际量产的公差要求做了预留，壳体表面的咬花纹理也做了对应还原，能直接用于配套产品的装配干涉检查、布线空间模拟，也可以作为产品外观设计的参考基准，在做小型设备的供电方案选型时，可以直接导入装配体模拟实际插装后的空间占用情况，提前排查结构干涉问题。
