斯蒂尔MS880链锯气缸三维扫描逆向建模

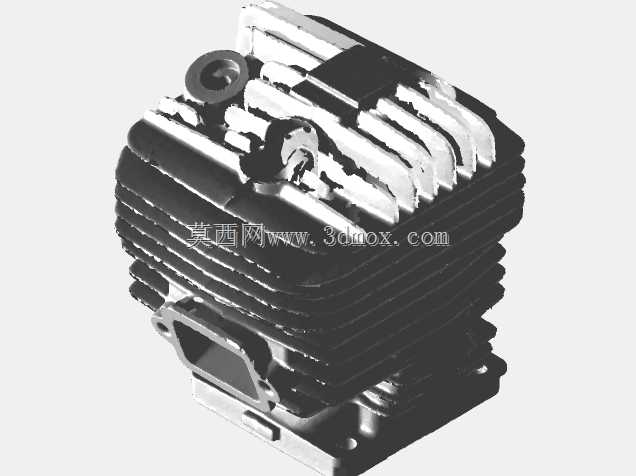

在园林采伐、应急消防破拆、林业抚育作业场景里，大排量手持链锯的动力核心可靠性直接决定作业效率，斯蒂尔MS880作为大马力专业级链锯，其气缸部件的性能表现是整机输出功率、持续作业时长的核心影响因素。本次扫描获取的气缸实体数据，完整还原了量产部件的真实形态，没有做理想化的参数化修正，所有铸造拔模斜度、散热鳍片的成型偏差、安装结合面的实际加工余量都被完整保留，对于逆向开发、配件替换、性能改装的工程人员来说，这类真实扫描数据的参考价值远高于理想化的参数化设计模型。

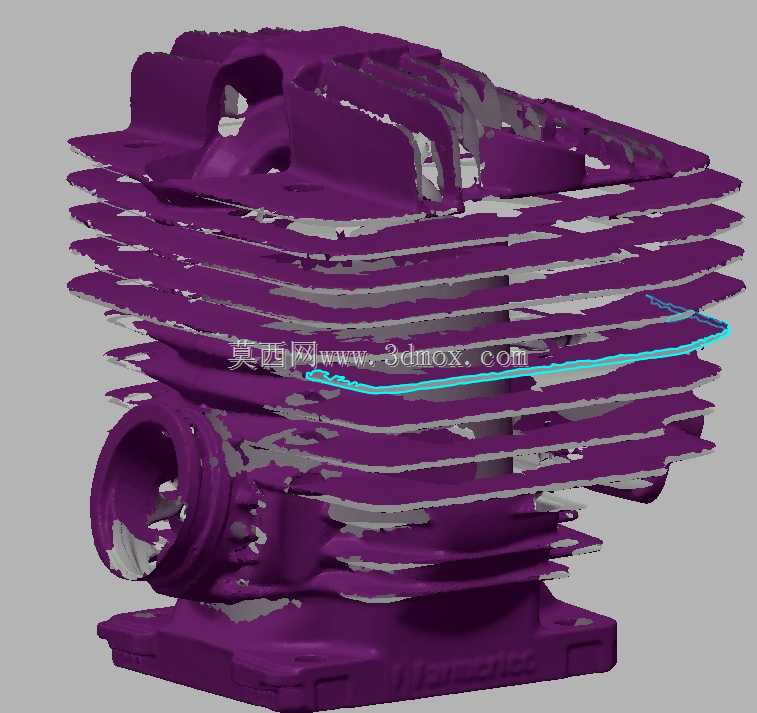

从实际设备用途来看，该气缸是二冲程汽油机的燃烧室承载部件，活塞在缸筒内做往复运动，配合曲轴连杆机构完成进气、压缩、做功、排气的完整循环，缸体本身既要承受燃烧室内瞬时高温高压的燃气冲击，还要通过外部密集的散热鳍片把持续做功产生的热量传导到流经的空气里，避免缸体温度过高引发拉缸、功率衰减等故障。扫面数据里可以看到，缸体外侧的散热鳍片采用不等间距排布，靠近燃烧室顶部的鳍片间距更小、片体更厚，因为燃烧室区域是缸体温度最高的位置，更密集的散热结构可以增大换热面积，快速带走燃烧产生的热量；靠近曲轴箱一侧的鳍片间距稍大，既可以减少不必要的重量增加，也能避免作业过程中木屑、灰尘卡在鳍片缝隙里堵塞风道，影响散热效率。

从产品功能特性上看，该气缸集成了多个功能接口，侧面的贯通孔是进气道安装位，用于连接化油器输出的油气混合气道，另一侧的开孔对应排气口，连接消音器组件排出燃烧后的废气；缸体下部的法兰结构是曲轴箱安装结合面，上面分布的多个螺栓沉孔位置完全匹配原厂安装点位，扫描数据里保留了沉孔的实际倒角、结合面的平面度偏差，做配件开模的时候可以直接参考这些点位做模具定位，不用反复测量实件调整孔位。缸体上部的不规则凸台是火花塞安装座，内部的螺纹孔同轴度、座面的密封角度在扫描数据里都有完整呈现，替换件开发时只要匹配这些形位参数，就能保证火花塞安装后的密封性能，避免缸压泄漏。

从设计思路的逆向还原角度看，原厂在设计该气缸时，并没有单纯追求散热面积最大化，而是在重量、强度、散热效率三者之间做了平衡：散热鳍片的边缘做了圆弧过渡，没有尖锐棱角，既可以减少铸造时的应力集中，也能避免作业过程中鳍片被磕碰断裂；缸体两侧的加强筋从安装法兰一直延伸到上部火花塞座区域，把螺栓锁紧的应力均匀分散到整个缸体上，避免长期高频振动下缸体出现开裂。扫描数据里还能看到缸筒外壁和散热鳍片连接位置的圆角过渡，这些细节是很多参数化建模时容易忽略的，但实际铸造生产中，这些圆角直接影响铝水的充型流动性，也决定了部件冷却时的应力分布，没有这些过渡结构的话，铸件很容易出现缩松、冷隔等缺陷。

关于外形尺寸与安装边界，扫描获取的完整点云数据可以直接提取各方向的最大轮廓尺寸，缸体总高度方向从曲轴箱结合面到火花塞座顶端的尺寸、径向最大尺寸是最外侧散热鳍片的外圆直径，这些尺寸决定了该气缸能适配的链锯壳体空间，做改装替换时只要确认这些外轮廓尺寸不与壳体、油箱、把手部件发生干涉，同时匹配缸筒内径、活塞行程参数，就能完成动力升级替换。安装法兰上的螺栓孔中心距、进气道与排气道的中心高度、缸筒内孔的实际磨损量（本次扫描的是使用过的实件，缸筒内壁的磨损痕迹也被完整记录），这些参数对于做配件生产的厂家来说，可以直接用来调整模具的成型尺寸，预留合适的加工余量，不用再对实件做多次三坐标测量。另外缸体上的几个小凸台结构是用来固定导风罩、点火线圈的安装位，这些小凸台的位置、高度、螺纹孔深度在扫描数据里都有精准还原，装配时不需要额外打磨调整就能直接对位安装，减少配件适配的调试时间。

对于三维建模从业者来说，这类扫描数据的处理过程，也能更直观理解量产动力部件的设计逻辑，不是所有结构都要做的规整对称，所有的几何特征都是为了满足实际使用中的强度、散热、装配、生产工艺需求，脱离实际应用场景的理想化建模，最终做出来的零件要么无法装配，要么在实际使用中很快出现故障。
