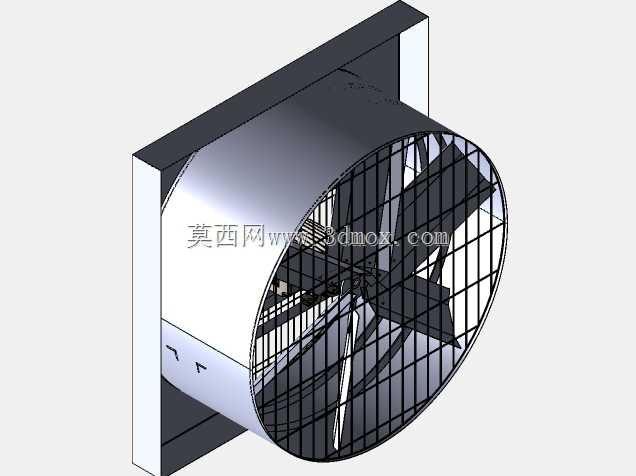

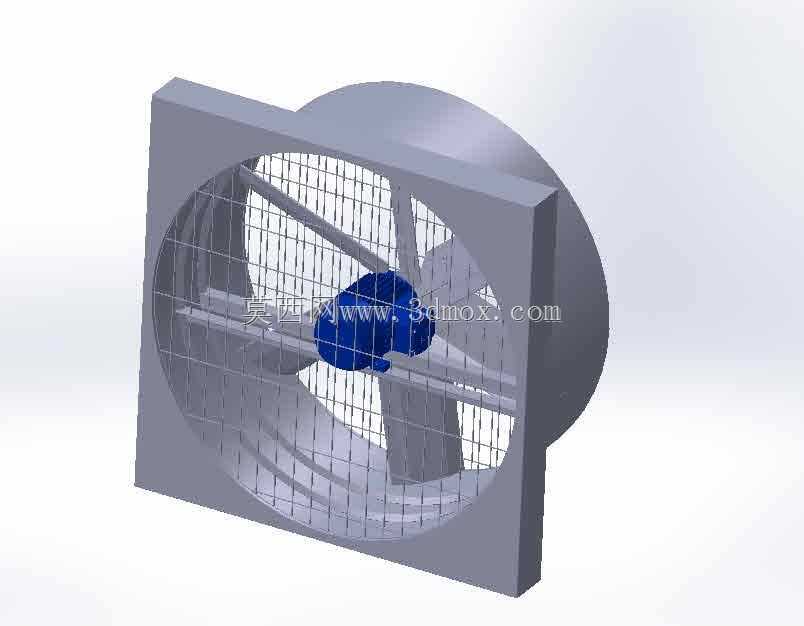

方形壁式1000mm规格工业排气扇结构设计

在工业厂房、大型仓储空间、商业后厨这类需要持续置换空气的场景里，大规格壁式排气扇是成本可控、运维简便的通风方案核心部件，本次呈现的1000mm规格方形壁装排气扇，就是针对这类大空间排风需求做的结构设计。不同于小型民用排气扇，1000mm的叶轮直径对应的风量覆盖范围，能够满足单台覆盖数百平方面积的排风需求，安装时直接嵌入墙体预留洞口即可，不需要额外搭建复杂的通风管道支架，对于旧厂房通风改造、临时搭建的生产车间通风配套来说，能大幅缩减现场施工的工作量。从结构设计逻辑来看，这款排气扇采用方形外框加圆形风筒的组合结构，方形外框的作用是贴合建筑墙体的安装面，安装时可以直接通过膨胀螺栓固定在墙体预留洞的外侧边框上，不需要额外做圆形洞口的密封适配，方形边框的平面度在建模时做了公差预留，配合密封胶条就能填补墙体施工的不平整，避免安装后出现漏风、震动异响的问题。圆形风筒部分是气流的导流通道，内壁做了顺滑的弧面过渡，从方形框的进风口到风筒尾部的出风口没有突兀的折角，能减少气流在筒内的涡流损耗，提升实际排风效率。风筒内部的叶轮采用多叶片轴流设计，叶片的倾斜角度经过匹配电机转速的优化，在保证足够排风量的同时，把运行噪音控制在工业场景可接受的范围内，叶轮中心的电机安装位通过三根径向支撑筋和风筒内壁连接，支撑筋的截面做了流线型处理，避免阻挡气流同时保证足够的结构强度，哪怕长期满负荷运行，也不会因为气流扰动出现支撑结构共振的问题。进风侧的防护网采用等距网格设计，网格的间距既能够避免较大的杂物、飞鸟被吸入风筒打坏叶轮，又不会过多阻挡进风面积，防护网通过卡扣结构固定在方形外框的进风面，日常维护时不需要完全拆下整机，就能打开防护网清理叶轮上附着的灰尘、油污，对于餐饮后厨、有粉尘产生的生产车间来说，这种快拆结构能大幅降低日常运维的难度。安装边界方面，这款排气扇的方形外框尺寸略大于1000mm的叶轮直径，墙体预留洞口只需要匹配圆形风筒的外径即可，安装时风筒整体嵌入墙洞，方形外框贴紧墙面固定，安装完成后风筒尾部伸出墙体外侧的部分做了微向下的倾斜角度设计，能避免室外的雨水顺着风筒倒灌进室内，不需要额外在室外侧加装防雨罩，减少了配套配件的采购成本。实际使用场景中，这类大规格排气扇除了常规的排风换气，还可以配合车间的降温水帘使用，作为负压通风系统的核心排风部件，快速把室内的高温、异味、粉尘空气排出，让室外的新鲜空气经过水帘降温后进入室内，相比大型中央空调系统，整体的采购和运维成本能降低七成以上，非常适合对温度控制精度要求不高、但需要持续通风换气的生产场景。建模过程中，各个部件的装配间隙都做了工程化预留，比如叶轮和筒壁之间的间隙控制在合理范围，既避免叶轮转动时蹭到筒壁，又不会因为间隙过大产生回流损失风量；电机安装位的尺寸适配常规的工业轴流风机电机，后期如果电机出现故障，可以直接采购同规格标准电机更换，不需要定制特殊配件，降低了设备全生命周期的维护成本。外框和风筒的连接位置做了加强筋设计，因为大规格排气扇运行时的震动比小型设备大，加强筋能够避免长期运行后外框和风筒的连接位置出现焊缝开裂、结构变形的问题，提升设备的整体使用寿命。
