家用冰箱内置回转式制冷压缩机结构

　　在家用制冷家电的结构体系里，制冷压缩机是整套蒸汽压缩制冷循环的动力核心，直接决定冰箱的制冷效率、运行噪音与整机使用寿命，本次呈现的这款回转式压缩机结构，是针对家用冷藏冷冻类冰箱开发的内置核心部件，适配中小容积的家用冰箱制冷回路，可匹配常规R600a、R134a类家用制冷剂的循环输送需求。从实际应用场景来看，这类压缩机通常安装在冰箱底部的压缩机舱内，舱体预留的安装空间需要和压缩机的外形边界完全匹配，设计时首先要考虑安装脚位的定位尺寸，顶部的三个安装固定孔位对应冰箱舱内的减震胶垫安装位，孔位的中心距公差需要控制在±0.2mm以内，避免安装后出现减震偏载，运行时产生额外的振动噪音。压缩机的主体采用圆形壳体结构，

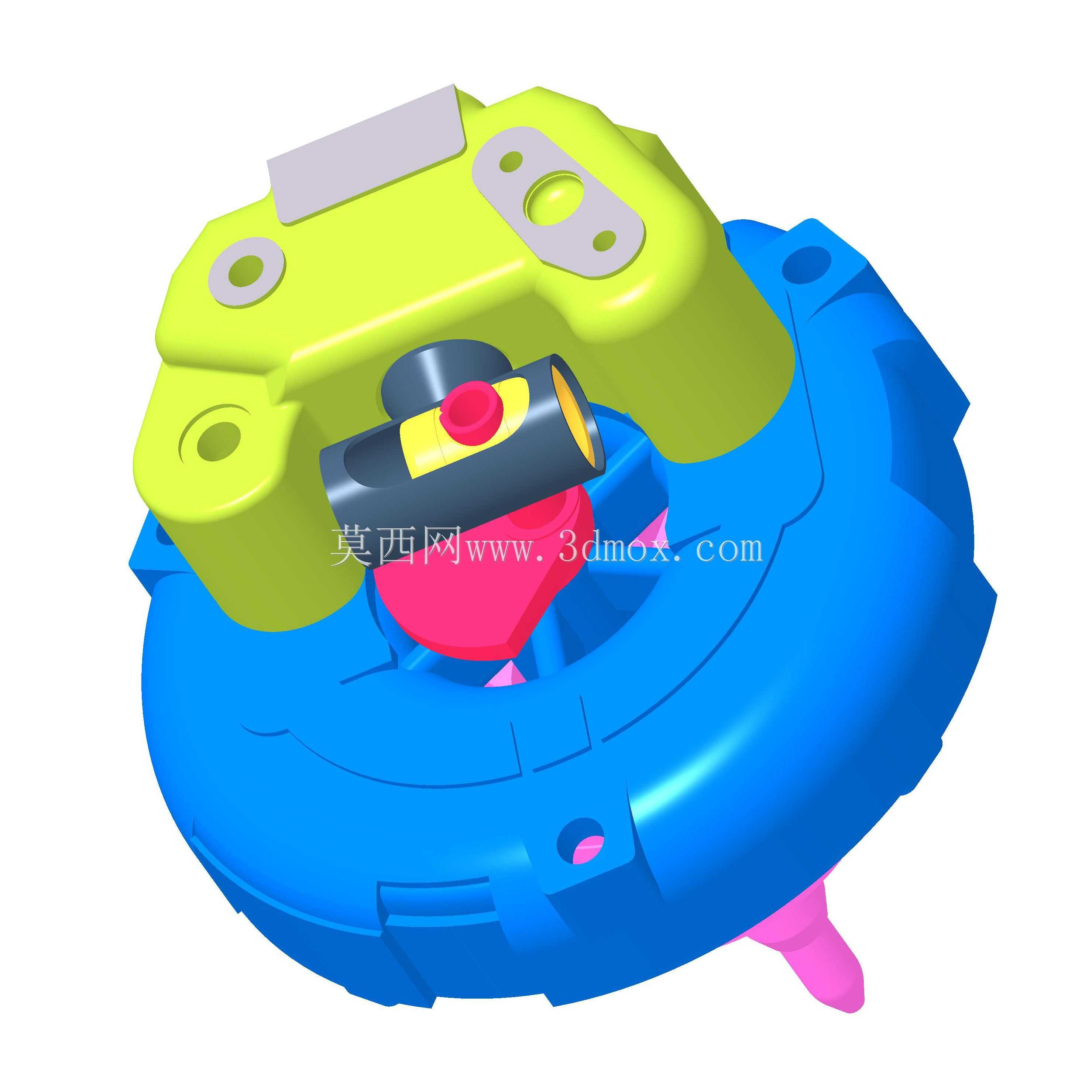

　　这种结构一方面可以承受制冷回路内部的高低压交变载荷，避免壳体在长期高压运行下出现形变，另一方面圆形结构的空间利用率更高，在有限的压缩机舱空间内，可以最大化预留内部泵体、电机的布置空间，同时减少壳体的用料占比，控制整机重量。从功能设计逻辑来看，这款压缩机的核心作用是将蒸发器端输出的低温低压制冷剂蒸汽，通过内部泵体的压缩作用，升压升温后输送到冷凝器端，完成整个制冷循环的热量搬运过程。顶部的黄绿色安装支架除了承担整机的固定作用外，还集成了接线端子与制冷管路的接口定位，接线端子的位置需要和压缩机舱内的电源线走线路径匹配，避免走线过程中出现与壳体、散热管路的干涉，高低压管路的接口位置预留了足够的焊接操作空间，方便生产装配时的管路焊接作业，

　　同时接口的伸出长度经过核算，不会超出压缩机舱的边界，避免安装时与冰箱后背板产生磕碰。设计过程中需要重点考虑泵体组件与壳体的装配同轴度，内部的压缩泵体通过减震支撑结构固定在壳体内部，避免泵体运行时的振动直接传递到外壳上，降低整机运行的振动传递率。侧面的工艺凸台是壳体加工时的定位基准，同时也作为壳体强度的加强结构，避免圆形壳体在受压时出现局部失稳变形。底部的粉色支撑脚是额外的辅助减震支撑，对应压缩机舱底部的辅助减震胶垫位置，三个主安装脚加一个辅助支撑的布局，既可以保证整机安装的稳定性，又可以通过多点减震的方式，将运行振动尽可能消解在减震胶垫层面，减少振动向冰箱箱体的传递，降低整机运行的噪音值。从安装边界来看，

　　这款压缩机的整体外径控制在家用冰箱压缩机舱的常规尺寸范围内，高度方向预留了与舱顶散热间隙，不会出现安装后舱盖无法闭合的问题，周向的突出结构都做了圆弧过渡处理，避免安装过程中划伤操作人员或者周边的制冷管路。在实际选型匹配时，需要根据冰箱的容积大小、制冷量需求匹配对应排量的压缩机泵体，这款结构的排量适配150-250升容积的家用双门或者三门冰箱，可满足冷藏舱4℃、冷冻舱-18℃的常规制冷温度需求，运行时的吸气压力、排气压力参数都匹配家用冰箱的常规制冷系统设计要求，不需要额外调整系统的节流部件参数就可以直接适配。结构设计时还考虑了生产装配的工艺性，所有外部的安装接口都布置在操作人员易操作的方位，减少生产线上的装配调整时间，壳体的拼接焊缝位置避开了主要的受力区域，同时做了密封强化处理，避免长期运行后出现制冷剂泄漏的问题。接线端子部位做了绝缘防护结构，避免压缩机舱内的冷凝水接触到接线部位引发电气安全问题，整体的结构布局紧凑，没有多余的冗余结构，在满足功能需求的前提下尽可能压缩了整机的外形尺寸，给冰箱的储物舱留出更大的可用空间。
