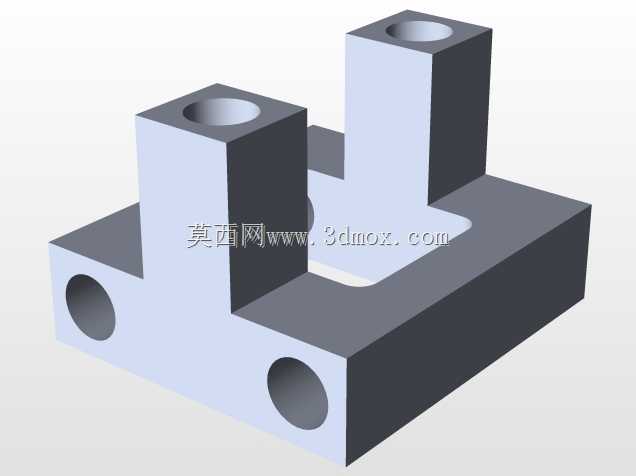

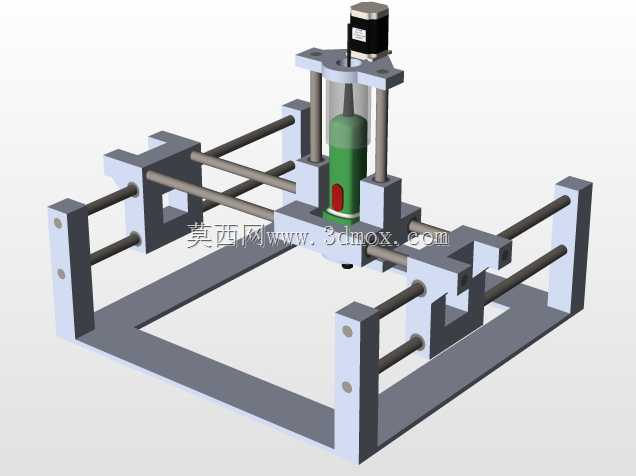

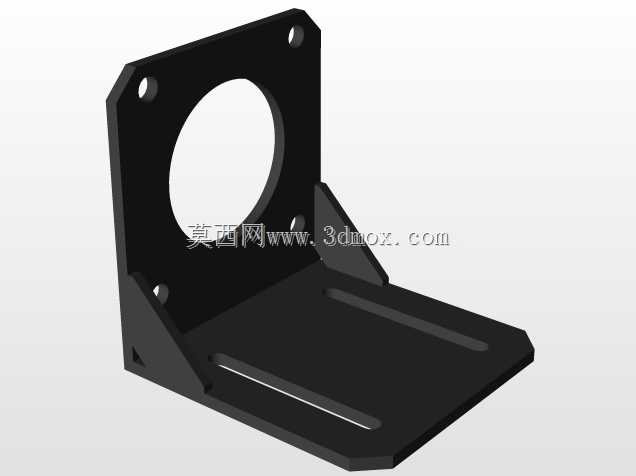

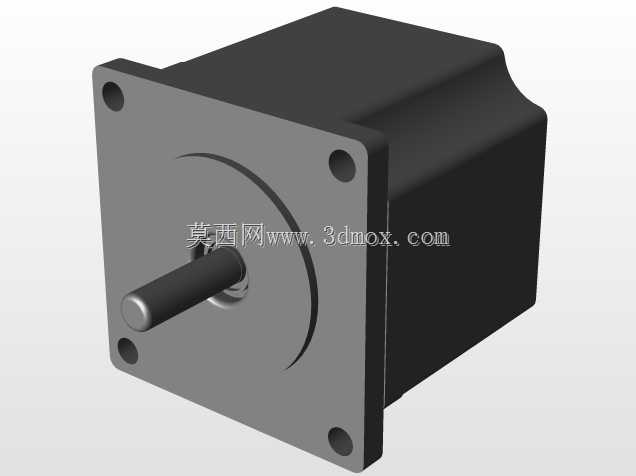

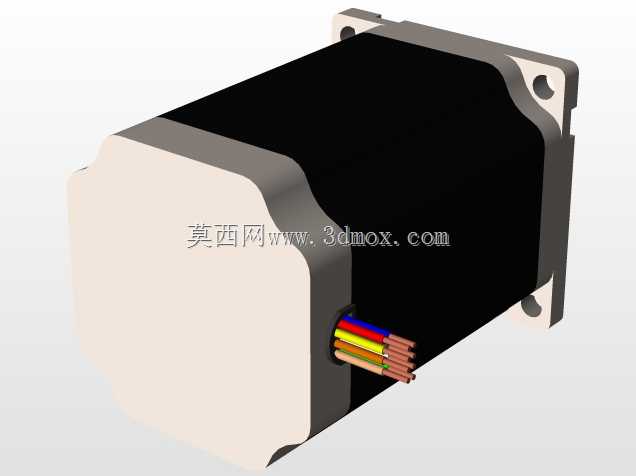

在中小批量圆柱类零件的端面钻削、倒角、压装工序里,这类双轴可调压紧工装的应用场景非常广泛,很多小型机加工车间、装配工位都会用到类似结构,用来替代传统的台虎钳装夹,解决圆柱工件装夹找正慢、压紧力不均导致的加工偏移问题。从结构功能来看,这套工装核心是通过底部矩形框架作为承载基座,四组平行布置的光轴导轨作为滑动导向载体,两个对称的滑动定位块可以沿着光轴横向调整间距,适配不同直径范围的圆柱类工件,中间的压紧执行单元集成了驱动电机、压头组件,能够沿着垂直方向的两根导向柱做上下进给运动,实现对工件的垂直压紧固定。

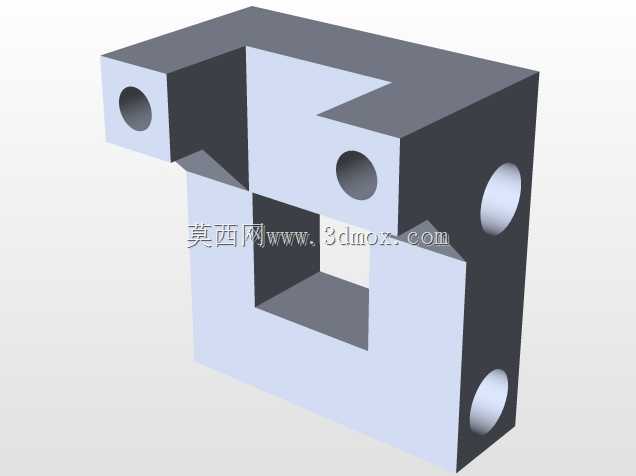

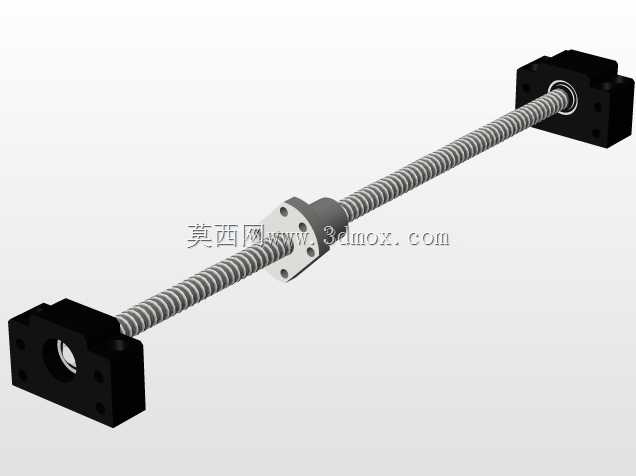

设计这套结构的时候,首先要考虑的是装夹的通用性,滑动定位块采用开口式抱合结构,和圆柱工件接触的位置做了内凹圆弧面,避免硬接触刮伤工件表面,同时调整滑块的位置时,每根光轴上都配置了紧定螺钉,调整到适配工件直径的位置后可以直接锁死,不需要额外制作适配不同直径的专用夹具,大幅降低多品种小批量生产的工装成本。垂直进给部分的导向柱采用和水平导轨同规格的光轴,保证导向精度的同时减少备件种类,压头和驱动输出轴之间做了浮动连接,避免压头下行过程中因为工件端面微小倾斜出现卡滞,也能让压紧力均匀分布在工件端面上,不会出现局部压应力过大导致的工件变形。
从安装边界尺寸来看,底部矩形框架的长宽尺寸控制在常规工作台的安装范围内,框架四个角都预留了沉头安装孔,可以直接通过T型螺栓固定在钻床、小型压装机的工作台上,不需要额外制作转接板。水平方向的滑块调整行程覆盖了常见小型圆柱工件的直径范围,从直径十几毫米的小轴类零件到直径近百毫米的套筒类零件都能适配,垂直方向的压头行程满足常规工件的高度装夹需求,压头下行的最低位置和基座上表面预留了足够的安全间隙,避免压头直接撞击基座表面造成损伤。
实际使用过程中,操作人员只需要根据待加工工件的直径,松开水平滑块上的紧定螺钉,调整两个滑块的间距到略大于工件直径,将工件放置在两个滑块的圆弧定位面之间,再微调滑块位置让工件处于工装中心位置,锁紧紧定螺钉后就可以启动驱动单元,带动压头下行压紧工件,整个装夹过程不需要反复打表找正,依靠滑块的定位精度就能保证工件的同轴度要求,相比传统台虎钳装夹效率提升明显。另外这套结构的导向部分都采用了无预压的光轴配合铜套的结构,日常维护只需要定期加注润滑脂即可,没有复杂的传动部件,故障率很低,适合车间恶劣的加工环境使用,即使有少量切削液、铁屑溅到导向轴上,也不会轻易出现卡滞问题。在压装小尺寸轴承、销钉,或者对圆柱工件端面做钻孔、刻印工序时,这套工装的定位稳定性足够满足常规的加工精度要求,不会出现工件转动、轴向窜动的问题,两个水平滑块的对称布置也让工件的受力更加均匀,压紧过程中不会出现工件偏斜的情况。
