调节器气臂储气罐专用钻孔夹具结构

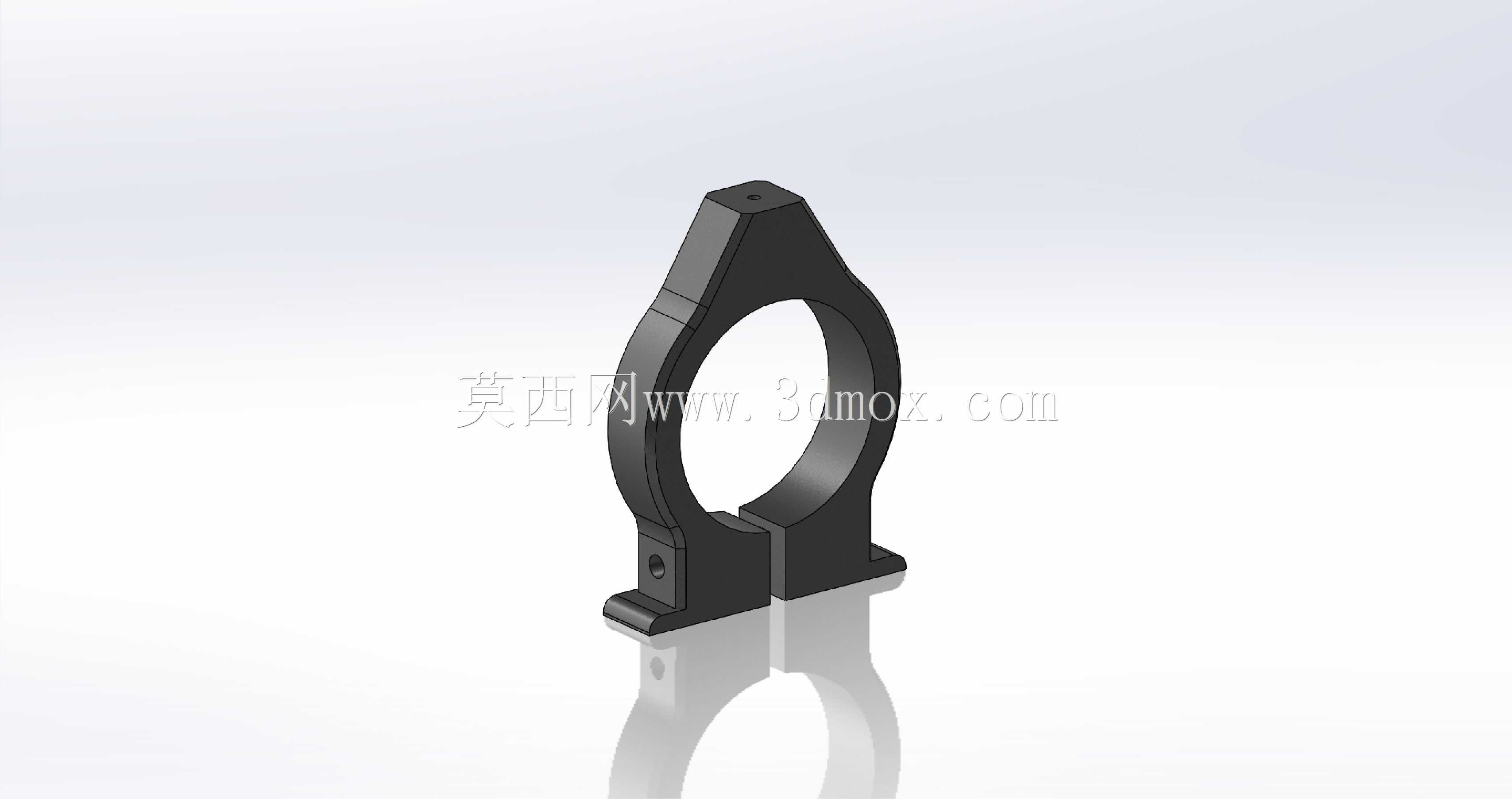

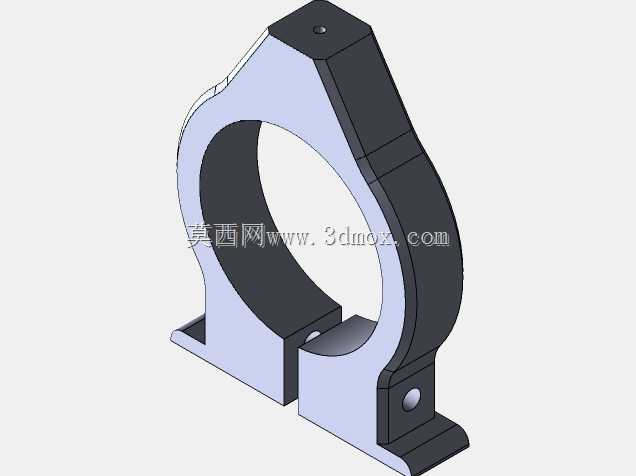

　　在气动调节类部件的装配前置工序中，气臂储气罐的端面孔位加工一直是容易出现同轴度偏差、孔位偏移的环节，这类储气罐属于薄壁承压类构件，壁厚较薄，装夹时如果受力不均很容易出现罐体形变，直接导致后续导孔与调节器进气口的对接错位，轻则出现装配后密封失效漏气，重则在承压测试时出现焊缝开裂的问题。这套钻孔夹具的定位逻辑完全围绕薄壁圆筒类储气罐的装夹特性设计，没有采用传统三爪卡盘的径向抱紧方式，而是通过端面定位块贴合罐体的安装基准面，配合轴向的压头施加均匀的轴向压紧力，避免径向挤压导致的罐体圆度超差，压头的接触端面做了圆弧适配，和储气罐的外圆弧面完全贴合，压紧时不会出现局部应力集中。夹具的钻套位置经过反复校准，对应储气罐顶部1.

　　5mm导孔的加工位置，钻套和夹具本体采用过盈配合装配，内孔精度控制在H7级，和钻头的配合间隙控制在0.02mm以内，能有效避免钻削过程中钻头出现偏摆，保证加工出的导孔垂直度满足后续装配要求，不会出现孔道倾斜导致的气路通径不足问题。在实际产线应用场景中，这类夹具主要适配小批量多批次的调节器装配工序，不需要复杂的工装调试，操作人员只需要将待加工的储气罐放置到定位槽内，确认端面和定位块完全贴合后，拧紧配套的压紧螺母即可完成装夹，整个装夹过程不超过15秒，相比传统的划线找正钻孔方式，加工效率能提升60%以上，同时孔位的位置度公差能稳定控制在0.05mm以内，完全满足调节器的装配密封要求。夹具的安装边界做了通用化设计，

　　底座的安装孔距适配常规台钻的工作台T型槽间距，不需要额外制作过渡连接板就可以直接固定在台钻、立式钻床的工作台上，也可以适配小型数控钻床的装夹需求，夹具整体的外形尺寸控制在紧凑范围内，不会占用过多的工作台操作空间，操作人员在上下料时不会和钻床的主轴结构出现干涉。设计过程中特意考虑了排屑问题，钻套的下方预留了足够的排屑空间，钻削产生的铝屑或者铁屑不会堆积在定位槽内，每次加工完成后只需要用压缩空气简单吹扫就可以清理干净，不会因为切屑残留导致后续装夹时罐体定位出现偏移。夹具的锁紧结构采用标准的3mm螺母和螺栓配合，属于通用标准件，长期使用出现磨损后可以直接替换同规格的标准紧固件，不需要单独定制配件，降低了工装的后期维护成本。

　　定位块的接触端面做了淬火处理，硬度达到HRC45-50，长期和储气罐端面接触不会出现磕碰凹陷，能长期保证定位基准的精度稳定性，避免因为基准面磨损导致的孔位漂移问题。在钻削参数适配方面，这套夹具的刚性足够支撑高速钢钻头加工铝合金储气罐时的常规切削参数，也可以适配硬质合金钻头加工钢制储气罐的工况，不会因为钻削时的振动导致夹具松动，压紧螺栓的防松结构采用了弹簧垫圈设计，设备运行过程中的振动不会导致压紧力下降，避免加工过程中工件飞出的安全隐患。对于气路调节类产品的生产车间来说，这类专用钻孔夹具不需要操作人员具备太高的技能水平，新员工经过简单的操作培训就可以上手完成高精度的孔位加工，不需要依赖高级钳工的划线找正技能，能有效降低产线对高技能操作人员的依赖，稳定批量加工的产品合格率。
