金属开孔用双定位阶梯式孔锯组件

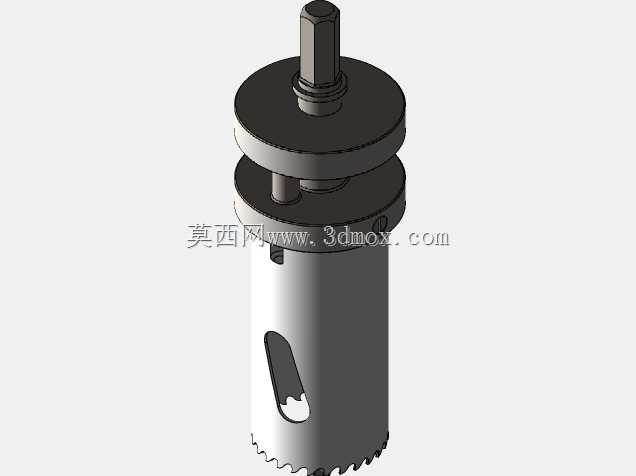

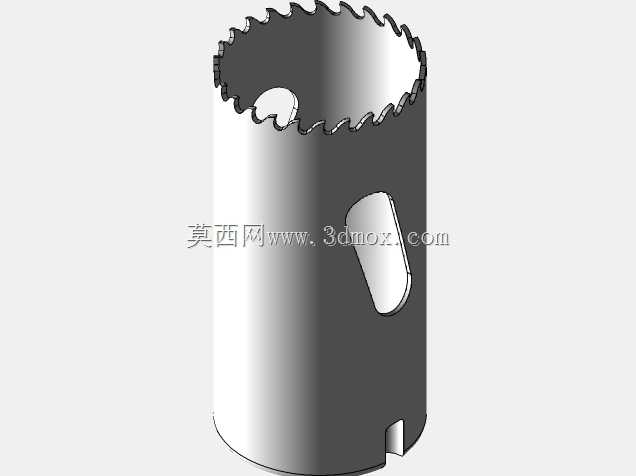

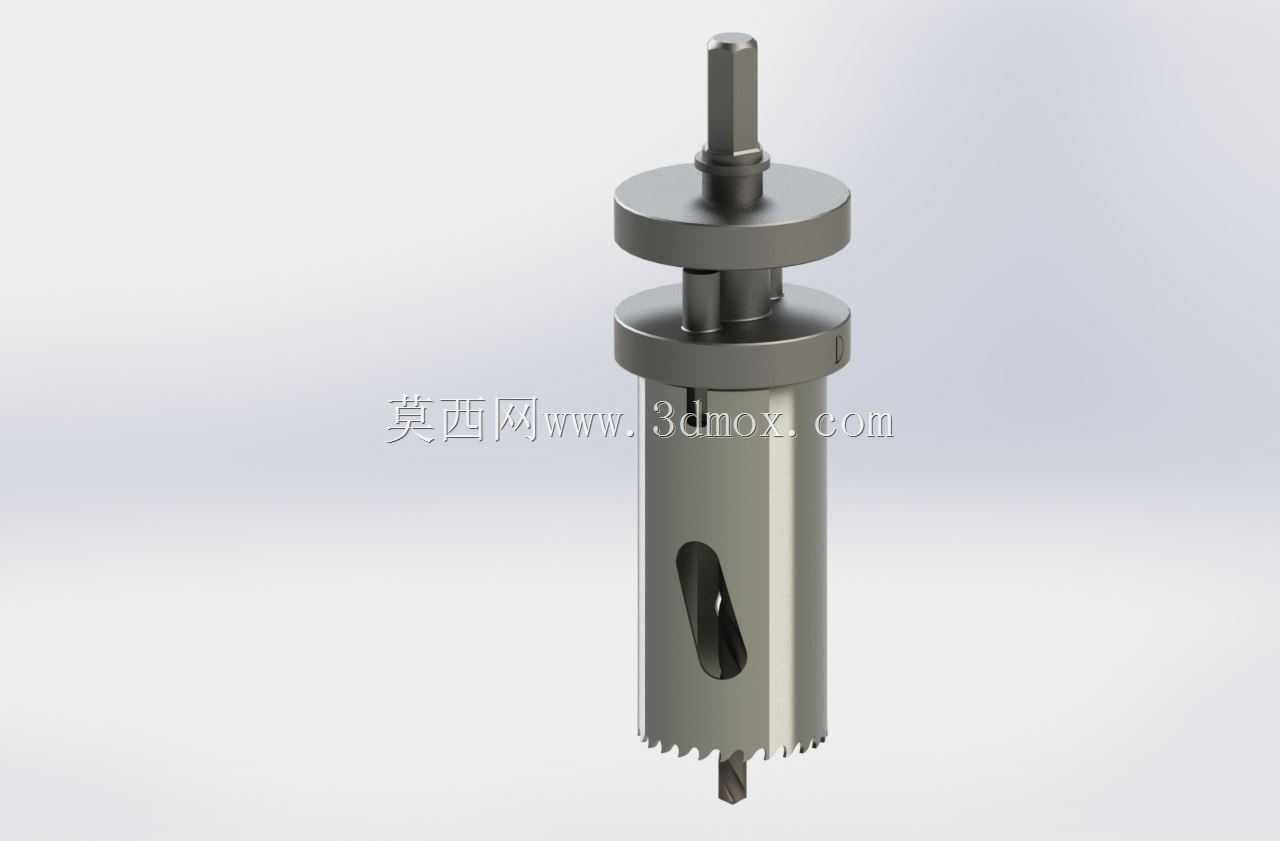

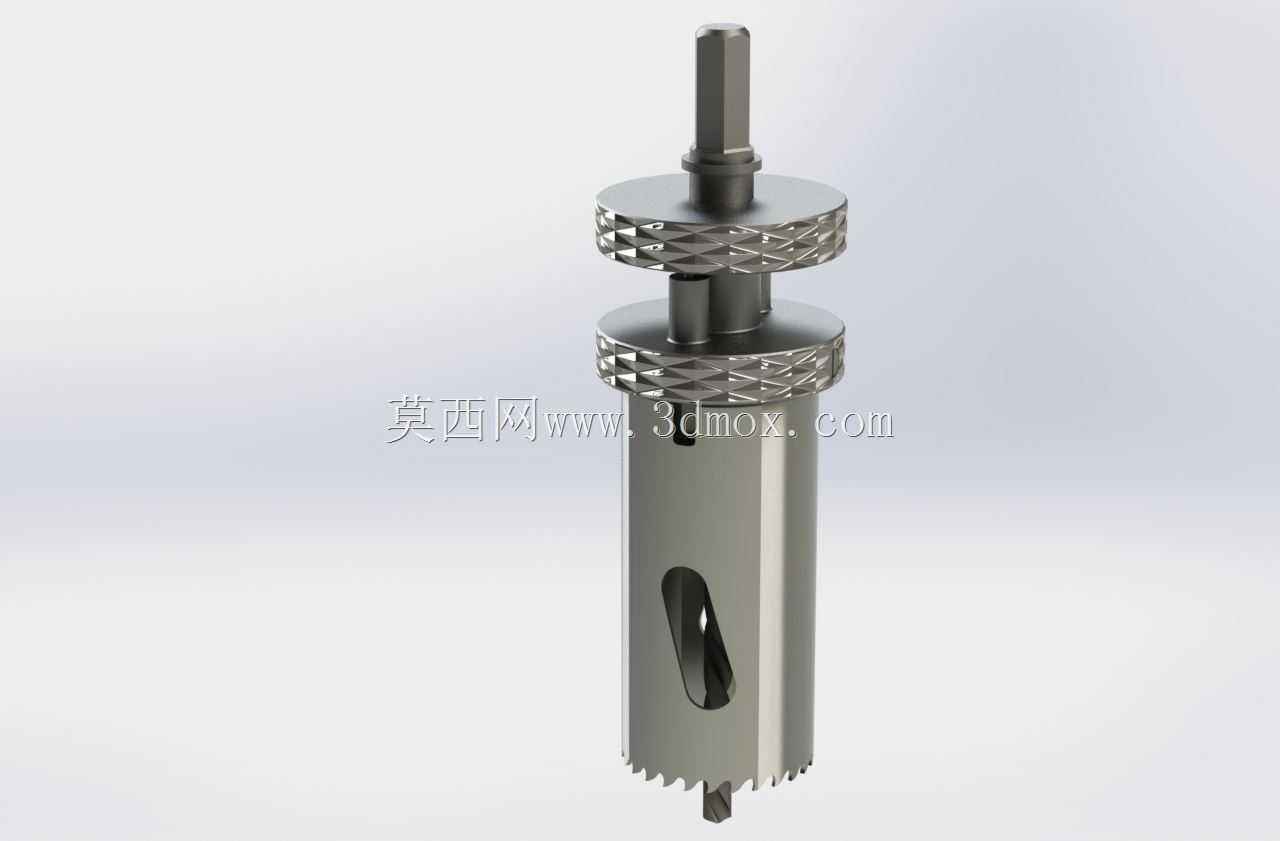

在现场管道安装、薄板金属加工、设备柜体开孔作业里，孔锯是高频使用的切削刀具，这套组件针对常规开孔作业中容易出现的走位跑偏、切口毛刺多、深孔排屑不畅的痛点做了结构优化，适配手持电钻、台钻等常规钻孔动力输出设备。整套组件的核心切削部分为筒状锯齿结构，锯齿端做了等分齿形排布，齿尖经过角度修磨，切削时每个齿的切削负荷均匀分配，避免单齿过载崩损，筒身侧面开设的长条形排屑槽，在钻孔进给过程中可以及时将切削产生的金属切屑带出孔腔，不会因为切屑堆积在齿缝间造成卡滞、烧齿的问题，尤其是在厚度3mm以内的冷轧钢板、铝合金板、PVC板材上开孔时，排屑顺畅度直接决定了开孔效率与切口质量。组件上部设置了两层阶梯式定位法兰结构，靠近钻夹头连接端的第一层法兰直径略小于目标开孔直径，在钻孔进给初期，当锯齿刚接触工件表面切出浅定位环槽后，第二层法兰会逐步进入已切削的孔道内，起到径向限位的作用，避免钻孔过程中因为手部施力偏移、工件装夹松动导致的孔位偏斜，相比常规单筒体孔锯，这种双定位结构能将开孔位置度偏差控制在0.2mm以内，满足管道对接、电气元件安装对孔位精度的要求。顶端的直柄夹头采用标准六角柄结构，适配市面上绝大多数手电钻、台钻的钻夹头装夹尺寸，装夹后夹持力充足，高速旋转时不会出现打滑、摆振的问题，夹头与筒体之间的连接段做了同轴度校准，整体旋转跳动量控制在0.1mm以内，高速切削时不会产生异常抖动，降低操作人员的手持负荷。组件最底端伸出的中心定位钻，在开孔前先抵在工件预先标记的孔位中心点，先钻打出中心定位孔，为后续筒状锯齿的切削提供稳定的旋转中心，避免锯齿刚接触工件时出现滑移刮花工件表面的问题，中心钻的伸出长度经过匹配设计，当锯齿接触工件表面时，中心钻已经钻入工件2-3mm深度，足够提供稳定的定位牵引力，不会在进给过程中脱出。从安装边界来看，整套组件的总长度适配常规钻孔作业的进给行程，筒体部分的有效切削深度可以覆盖常见的薄板、薄壁管材加工需求，两层定位法兰的外径差根据常用开孔规格做了匹配，不会因为法兰直径过大导致已加工孔壁被刮蹭损伤，也不会因为直径过小起不到径向定位作用。在实际作业场景中，这套孔锯组件可以用于电气柜穿线孔开孔、给排水管道支管开孔、金属板材设备检修孔加工、装饰金属板开孔等多种作业场景，相比普通开孔器，其结构设计兼顾了定位精度、排屑效率与切削稳定性，能有效减少开孔后的二次修磨工作量，降低刀具损耗速度。设计过程中针对不同加工材质的切削特性，对齿形角度、排屑槽宽度、定位间隙做了反复验证：针对金属材质切削时，齿形采用小前角设计，提升齿尖抗冲击性能，避免硬材质切削时崩齿；针对非金属材质切削时，排屑槽的宽度足够带出长条状切屑，不会出现切屑缠绕刀体的问题。各部件之间的连接采用过盈配合加销钉固定的方式，高速旋转时不会出现部件松脱的安全隐患，整体结构的动平衡经过校准，在额定转速范围内运行平稳，不会产生异常振动影响加工精度。
