雪佛兰老式跑车进气过滤进水口结构

　　该部件主要应用于老式美式跑车的进气系统升级场景，适配雪佛兰1976款蒙地卡罗车型的动力舱改装需求，作为进气道前端的进水阻隔与粗过滤构件，解决大流量进气工况下的异物拦截、进水防护问题，同时兼顾3D打印小批量制作的工艺可行性，满足改装玩家非量产定制的制作需求。

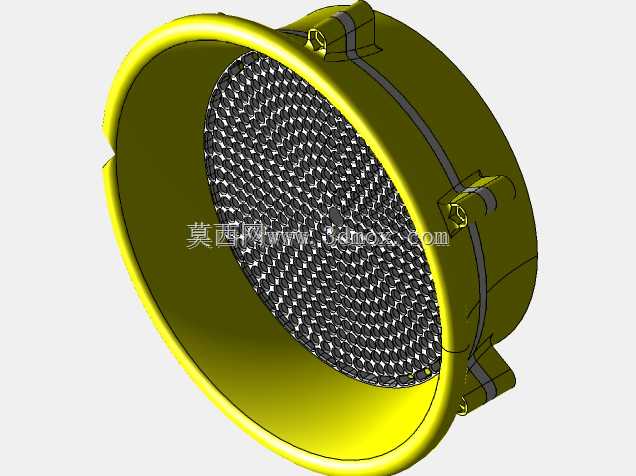

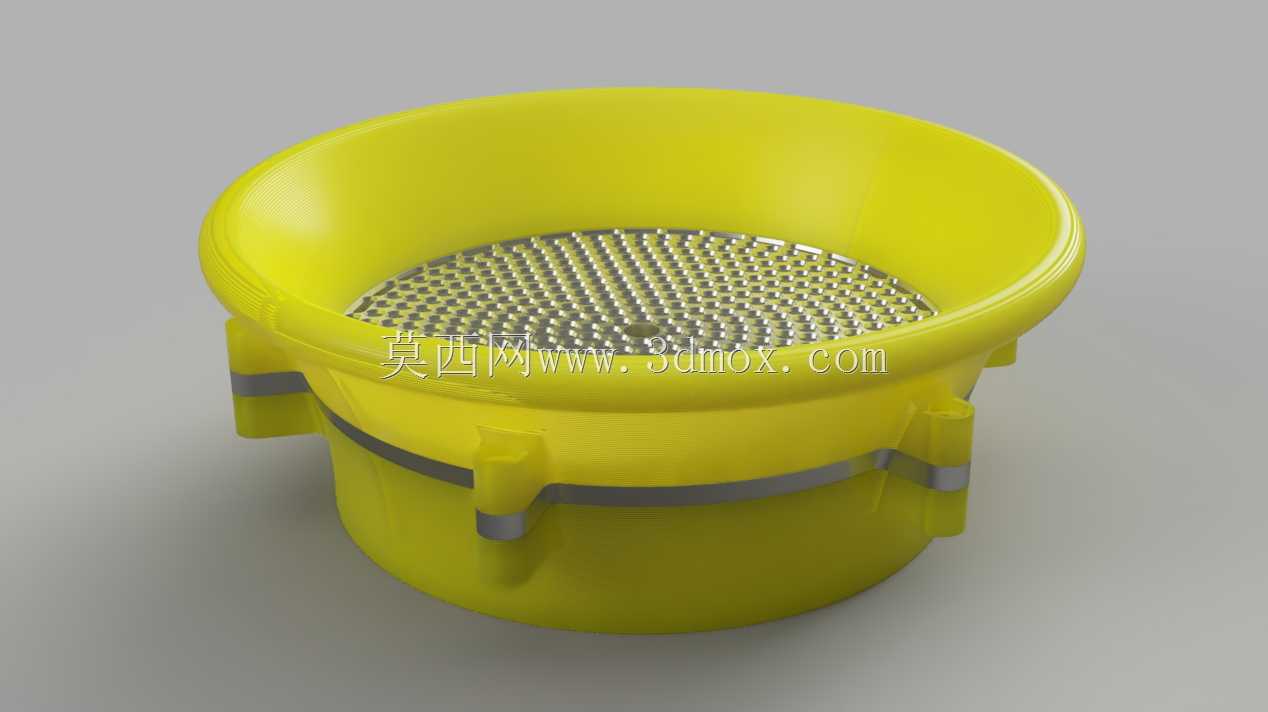

　　从实际使用功能来看，该构件安装在进气风箱前端的进气口位置，上部碗状敞口结构承接来流，内置的金属网格可拦截大体积砂石、飞虫等硬质异物，避免异物直接冲入进气道打坏节气门或损伤气缸壁；下部筒状结构与进气风管对接，周向均匀分布的卡扣结构可实现与风管的快装连接，无需额外紧固件即可保证连接强度，适配车辆行驶过程中的振动工况，不会出现松脱移位问题。碗状结构的外翻边设计可在车辆涉水或雨天行驶时，引导溅入的水流沿边部导流槽排出，避免大量雨水直接顺着进气道流入发动机，降低雨天行驶或浅滩通行时的发动机进水风险。

　　设计过程中优先考虑了3D打印的工艺适配性，整体结构无复杂倒扣，打印时无需添加大量支撑即可一次成型，减少后期打磨修整的工作量。主体壁厚控制在均匀的2.5mm，既保证打印成型后的结构刚度，不会因进气负压出现壳体吸瘪变形，也不会因壁厚过大导致打印时间过长、材料浪费。上部敞口的弧度经过多轮调整，在保证进气通流面积足够的前提下，将边缘做圆弧过渡，避免直角结构带来的应力集中，同时减少进气阻力，保证大油门工况下的进气流量充足，不会因为进气截面不足导致动力输出受限。内置的网格安装位预留了1mm的压边槽，可直接将裁切好的铝质滤网嵌入槽内，通过压边固定无需粘接，后期清洗或更换滤网时可直接拆卸，维护操作十分便捷。

　　安装边界方面，下部对接风管的外径尺寸为标准的4英寸进气管道通用尺寸，可直接适配市面上多数改装用大流量进气风管，周向三个卡扣的位置沿圆周120度均匀分布，卡扣的卡接深度为8mm，卡接后与风管外壁的贴合间隙控制在0.2mm，既保证安装时的推入顺畅度，也能保证卡接后的密封性能，不会出现漏气问题。整体部件的总高度为120mm，上部敞口的最大直径为180mm，安装时仅需在进气风箱前端预留直径190mm、深度130mm的安装空间即可，不会与周边的冷却水管、线束等部件发生干涉，适配老式美式跑车相对宽裕的动力舱布局。

　　材料选择上，考虑到动力舱内的高温环境，常规的PLA、PETG等普通3D打印材料长期在80摄氏度以上的环境中会出现软化变形，因此设计时明确要求使用耐温等级更高的工程塑料打印，比如PC加碳纤维复合材质、PA6加玻纤材质等，这类材料的热变形温度可达120摄氏度以上，可承受夏季长时间行驶后动力舱内的高温环境，不会出现部件融化变形的问题。金属滤网采用5mm厚的冲孔铝板制作，网孔直径为3mm，开孔率达到60%以上，在保证异物拦截能力的同时，尽可能降低对进气流量的影响，不会因为滤网的存在导致进气阻力大幅上升。

　　实际装车测试过程中，该部件可在时速120公里每小时的行驶工况下保持稳定固定，经过积水深度150mm的路段时，可有效阻挡90%以上的溅入水流，不会出现水流直接冲入进气道的情况；大油门急加速时，进气流量可满足5.7L排量V8发动机的进气需求，没有出现进气不足导致的动力下降问题。卡扣结构经过50次拆装测试后，卡接力仍能保持初始值的80%以上，可满足日常维护时反复拆装的需求，不会出现卡扣断裂、松脱的问题。
