集成LCD支架的方向盘顺序拨杆换挡支撑结构

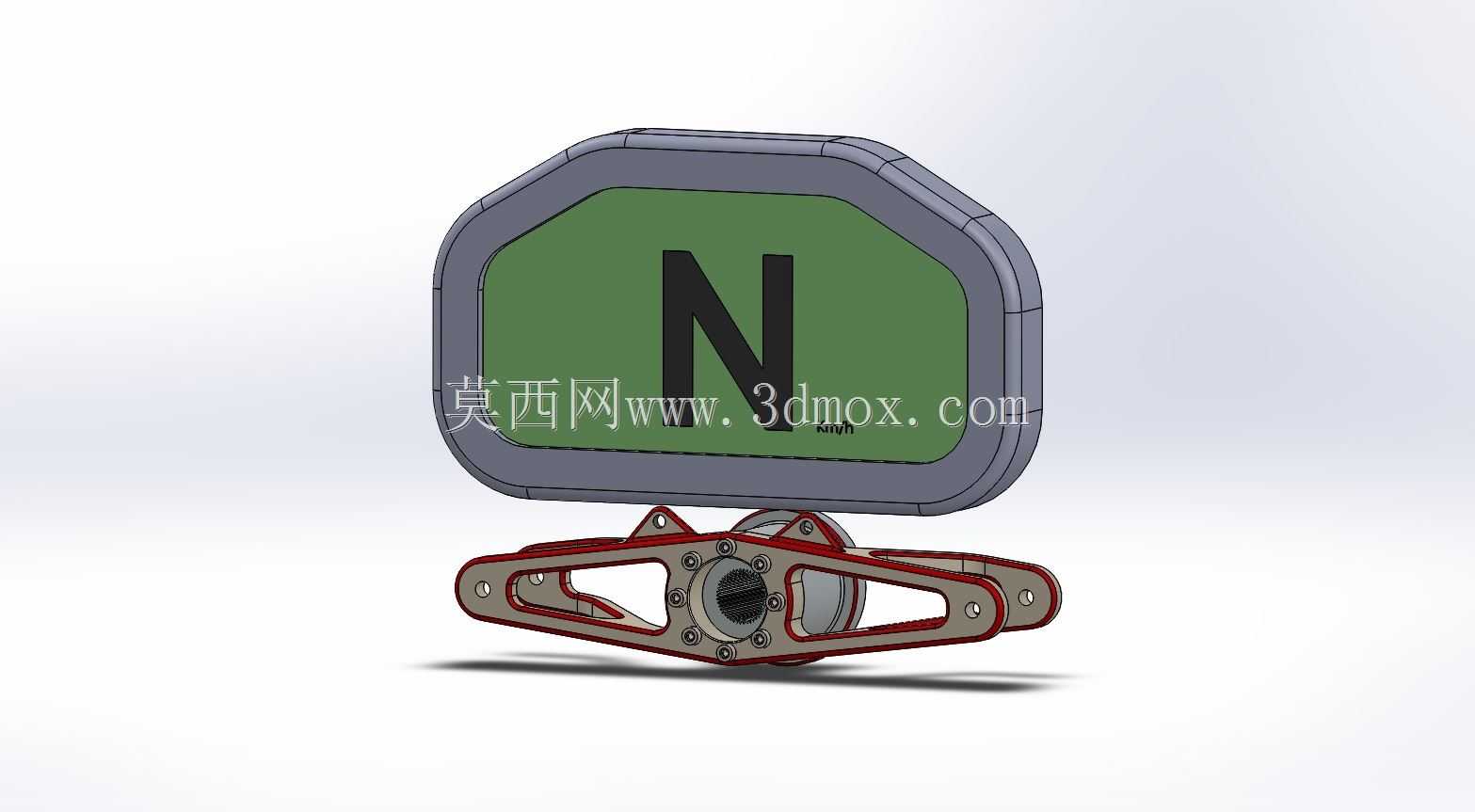

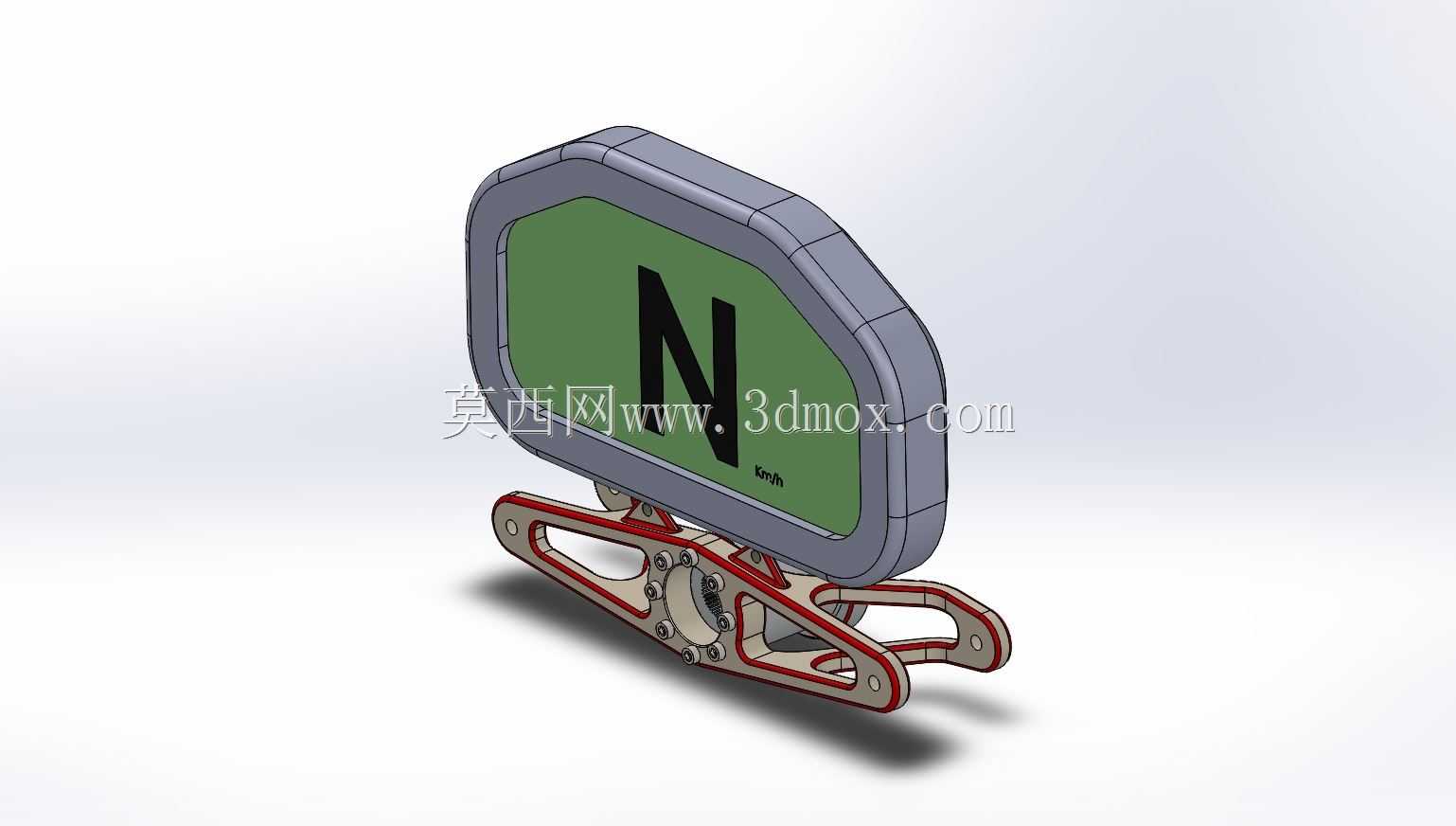

该结构主要面向乘用车辆驾驶舱操控系统的集成化设计场景，适配追求紧凑操控布局的车型开发需求，解决传统方向盘周边换挡机构与车载显示支架分散布置带来的空间冗余、操作动线过长的问题。日常驾驶过程中，驾驶员双手无需离开方向盘轮缘即可完成挡位切换操作，同时集成的LCD安装位可直接承载挡位显示、行车状态提示的小型显示屏，让驾驶员视线始终保持在前方路面范围，降低驾驶过程中视线偏移带来的安全隐患。从功能特性来看，该支撑结构采用双侧镂空摇臂式承载设计，底部设置带法兰定位的旋转铰接基座，铰接位内置多组螺栓紧固的轴承限位结构，可承受拨杆操作过程中产生的反复交变载荷，避免长期使用后出现的松旷、挡位虚位问题。上部的显示模块安装座采用八边形切边的包覆式结构，边缘设置整圈缓冲嵌槽，可适配不同厚度的LCD模组安装，安装座背面预留走线空腔，可将显示模块的连接线束从支撑臂内部的中空通道引向方向盘下方的转向管柱内部，避免线束外露干扰方向盘转动。设计过程中优先考虑了驾驶操作的人机工程边界，拨杆的操作行程设置在手指自然弯曲的活动范围内，单侧拨杆的操作力控制在适合指尖发力的区间，避免操作力过大导致的方向盘连带转动，也不会因为力值过小出现误触换挡的问题。安装边界方面，底部铰接基座的安装孔位完全匹配常规乘用车转向管柱上部的安装法兰尺寸，不需要对原有转向管柱结构做额外打孔改造，支撑臂的展开宽度控制在方向盘中央安全气囊模块的外侧轮廓范围内，不会干扰安全气囊的正常弹出路径，上部显示模块的安装面高度略低于方向盘上沿，不会遮挡驾驶员观察仪表盘的视线。结构的材质选型上，支撑臂采用高强度压铸铝合金材质，在保证结构刚性的同时降低整体重量，避免增加转向管柱的额外负载，显示模块的外框采用耐候性工程塑料包覆，可适应驾驶舱内夏季高温、冬季低温的宽温度范围使用场景，铰接位置的耐磨衬套采用自润滑材质，长期使用不需要额外加注润滑脂，减少后期维护成本。在实际装车匹配过程中，该结构可适配不同直径的方向盘规格，通过调整支撑臂的连接长度即可匹配不同车型的方向盘凹陷深度，拨杆的换挡逻辑可匹配常规的顺序换挡设定，向前拨动完成升挡、向后拨动完成降挡，空挡标识设置在显示模块的中央位置，挡位状态通过LCD屏实时高亮显示，即使在强光环境下也能清晰识别当前挡位。结构的整体装配流程可融入现有方向盘总成的装配工序，不需要新增额外的装配工位，支撑结构的所有外露边缘都做了圆角钝化处理，避免驾驶过程中肢体触碰产生刮擦风险，线束接口采用标准化的车用接插件，可直接对接整车的CAN总线系统，实现挡位信号与整车电控系统的实时通讯。
