立式支腿钢制常压储料罐体结构

　　这类立式支腿钢制罐体，在中小规模物料暂存场景里的适配性很强，不管是化工车间的中间料液缓存、食品加工线的原料暂存，还是水处理环节的药剂存储，都能看到同结构产品的应用。区别于大型卧式储罐需要做专门的混凝土基础，这款带三支腿的立式罐对安装场地的要求低很多，不需要提前预埋大型锚固件，只要地面平整度满足承重要求，就能完成布设，很适合厂房空间有限、需要灵活调整存储点位的生产场景。

　　从功能设计上看，罐体采用直筒加椭圆封头的主体结构，这种构型不是随意选择的：直筒段加工难度低，卷板焊接的工序成熟，内部物料的液位监测、内壁清洁都更方便；顶部的椭圆封头可以均匀分散内部物料的静压力，哪怕是存储有一定温度的液体、或者带轻微挥发压力的介质，封头处也不会出现应力集中的问题，比平盖结构的承压能力高40%左右，日常常压使用的冗余量足够。顶部预留的几个小接口，分别对应进料、排气、液位计安装、人孔检修的功能，不用在现场额外开孔焊接，避免了现场施工破坏罐体防腐层的问题。

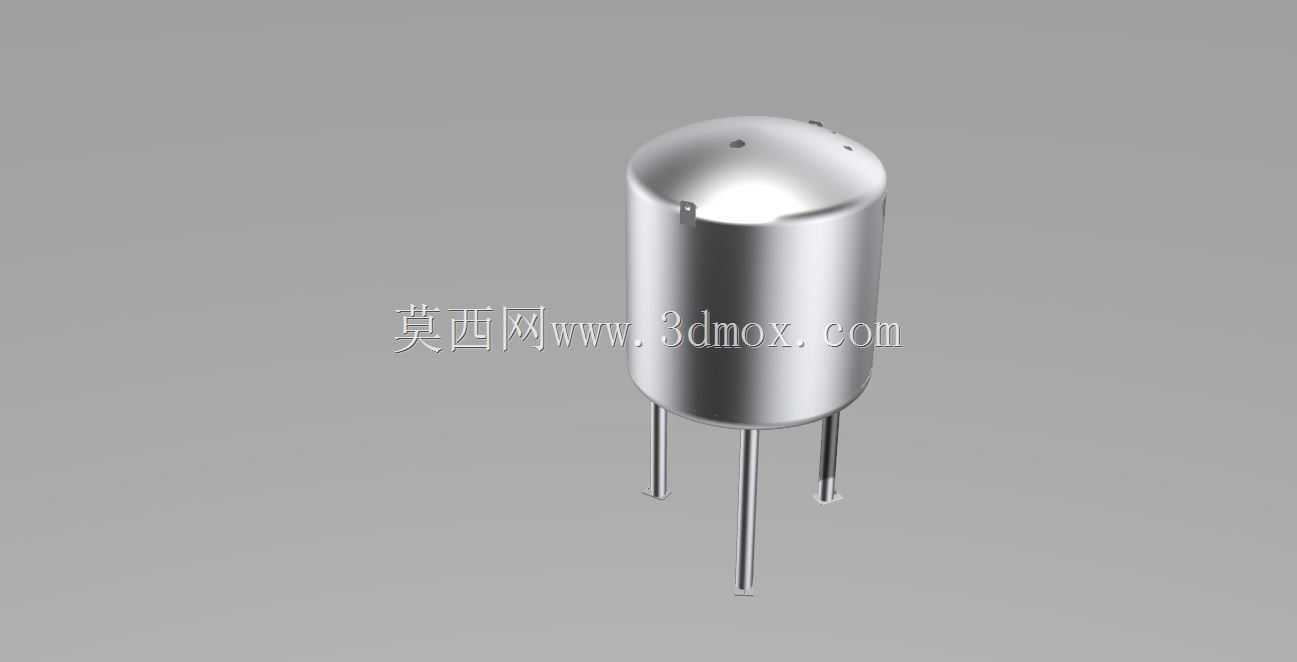

　　支撑结构采用三根均匀分布的细长支腿，相比四腿结构，三腿支撑对地面的平整度容错率更高，不会出现因为地面不平导致的支腿悬空、罐体受力不均的问题，支腿和罐体下封头的连接位置做了加强筋板焊接，能把罐体满载时的重量均匀分散到三个支腿上，避免支腿根部焊缝因为长期承重出现开裂。支腿的长度设计预留了足够的底部操作空间，罐体下方可以安装出料阀、输送泵，甚至直接对接称重模块，做动态的物料存量监测，不用额外架高罐体。

　　建模的时候要特别注意几个尺寸边界：首先是罐体直筒段的长径比，这类中小容积的立式罐，长径比控制在1.2到1.8之间最合适，既不会因为罐体太细太高导致重心偏高、稳定性差，也不会因为太粗太矮浪费厂房的垂直空间；其次是支腿的安装角度，三根支腿要沿罐体圆周120度均匀分布，支腿向外倾斜的角度要控制在5到8度，倾斜角度太小的话支撑稳定性不足，太大的话会占用过多的地面空间，影响周边设备的布设；还有顶部接口的位置排布，要避开支腿的正上方区域，不然安装管道、阀门的时候会和支腿产生干涉，后期操作阀门、检修仪表的时候没有操作空间。

　　实际选型的时候，还要结合存储物料的特性调整细节参数，如果是存储有腐蚀性的介质，内壁要做衬塑或者防腐涂层，建模的时候要预留出衬层的厚度，不要直接按钢板的净尺寸算容积；如果是户外安装的场景，支腿底部要加焊地脚板，配膨胀螺栓和地面固定，避免大风天气出现罐体倾覆的风险；如果需要做保温的场景，罐体直筒段和封头外侧要预留出保温层的安装间隙，支腿的长度也要对应增加，保证保温层施工完成后，罐体底部的出料操作空间不受影响。

　　很多新手做这类罐体建模的时候，容易忽略焊缝的处理和转角处的圆角，实际生产里，罐体和支腿的连接位置、封头和直筒段的焊接位置，都要做圆滑过渡，不能有尖锐的直角，不然焊接的时候容易出现应力集中，使用过程中受温度变化、物料冲击的影响，很容易在尖角位置出现裂纹。另外罐体的壁厚选择要结合容积、存储介质的密度来计算，不能统一按固定厚度选，容积越大、物料密度越高，需要的钢板厚度就越大，支腿的型材规格也要对应调整，避免满载的时候出现支腿变形的问题。

　　这类罐体的日常维护也很方便，因为结构简单，没有复杂的内构件，只要定期检查焊缝有没有腐蚀、支腿有没有变形、密封接口有没有泄漏就能满足使用要求，相比带搅拌、带夹套的反应类罐体，故障率低很多，维护成本也更低，是生产环节里最常用的静态存储类设备之一。
