带安装支座的异形法兰支撑连接构件

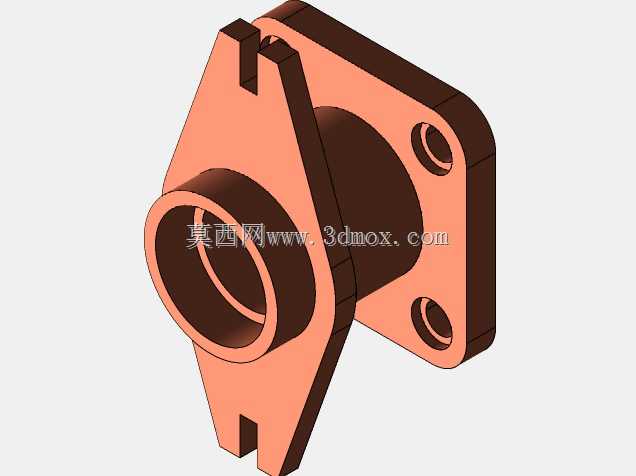

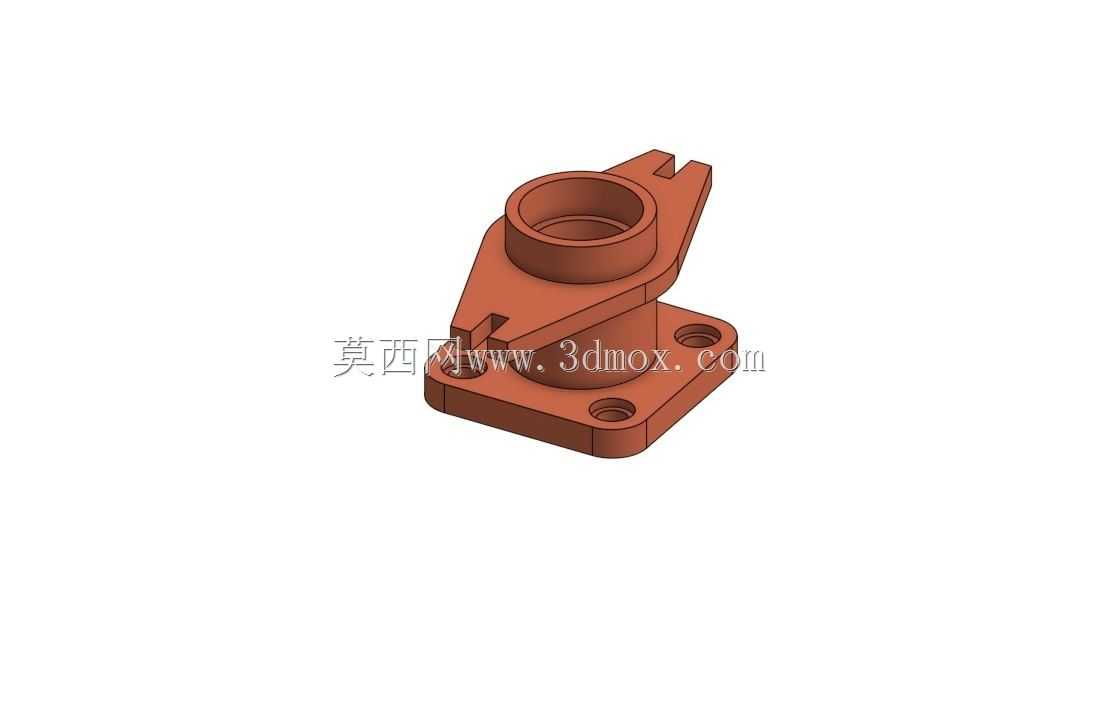

　　这类带支撑结构的法兰连接构件，常应用在流体管路布设、小型动力单元安装、气动系统支路排布的场景中，区别于常规的平板式法兰，它将管路对接的法兰接口与设备侧的安装支座做了一体化整合，不需要额外搭配独立的管路支架，能在紧凑的安装空间内同时完成管路对接与构件固定的双重功能，在小型液压站阀块周边的管路排布、自动化生产线气动支路的终端固定、小型物料输送设备的风道对接位置都能看到这类结构的实际应用。从结构功能上看，构件上部的筒状法兰接口用于对接对应通径的管路或外接功能元件，接口的端面加工精度需要满足对接后的密封要求，避免管路输送介质时出现泄漏；下部的方形安装底板带有两个对称的安装孔，用于将整个构件固定在设备的安装基面或者机架面板上，

　　安装孔的位置公差需要控制在合理范围内，保证现场安装时不需要额外扩孔或者修配就能完成对位装配；中部的斜向支撑臂是整个构件的核心传力结构，它连接上部的法兰接口与下部的安装底板，将管路对接后产生的径向载荷、轴向载荷以及设备运行时传递的振动载荷均匀传递到安装基面上，避免法兰接口处出现应力集中导致的构件变形或者密封失效。在设计这类构件的时候，首先要确定上部法兰接口的通径与对接尺寸，根据对接管路的压力等级确定筒身的壁厚，避免承压能力不足出现结构损坏；其次要根据现场的安装空间确定下部安装底板的尺寸与安装孔的孔距，安装孔的大小要匹配常用的紧固件规格，不需要采用特殊规格的螺栓就能完成固定；支撑臂的结构设计需要兼顾强度与轻量化的要求，

　　在保证载荷传递路径顺畅的前提下，去掉多余的结构材料，既可以降低构件的整体重量，也能减少铸造或者机加工过程中的材料消耗，支撑臂与筒身、底板的连接位置都做了圆弧过渡处理，避免直角连接处出现应力集中，在长期受载的情况下出现裂纹。从安装边界来看，这类构件的安装基面需要保证足够的平面度，避免安装时底板出现翘曲导致支撑臂产生附加内应力；上部法兰接口的对接端面要与对接管路的端面保持平行，密封件的安装槽尺寸要匹配对应规格的密封圈，保证对接后的密封可靠性；安装时紧固件的拧紧力矩要符合对应规格螺栓的力矩要求，既要保证固定牢靠，也不能因为力矩过大导致底板或者支撑臂出现变形。在实际的设备运维过程中，这类一体化的支撑法兰构件相比分体式的法兰加独立支架的组合，

　　安装工序更少，累计装配误差更小，因为不需要在法兰和支架之间增加额外的连接紧固件，也减少了一个可能出现松动的故障点，在有振动的设备运行环境下，长期使用的可靠性更高。在三维建模过程中，这类构件需要重点关注各个连接位置的过渡圆角处理，不能出现尖锐的棱边，一方面是避免加工过程中出现应力集中，另一方面也能避免安装调试过程中棱边划伤操作人员；安装孔的位置要标注明确的形位公差，保证加工后的孔位精度满足装配要求；法兰接口的端面要标注对应的表面粗糙度要求，保证密封面的加工质量满足密封需求。对于不同的应用场景，这类构件的材质选择也有区别，在普通的气动系统、低压流体输送场景中可以采用铸铝材质，重量轻且加工成本低；在有一定压力的液压系统或者有腐蚀介质的输送场景中，可以采用铸铁或者不锈钢材质，保证结构强度与耐介质腐蚀的能力。
