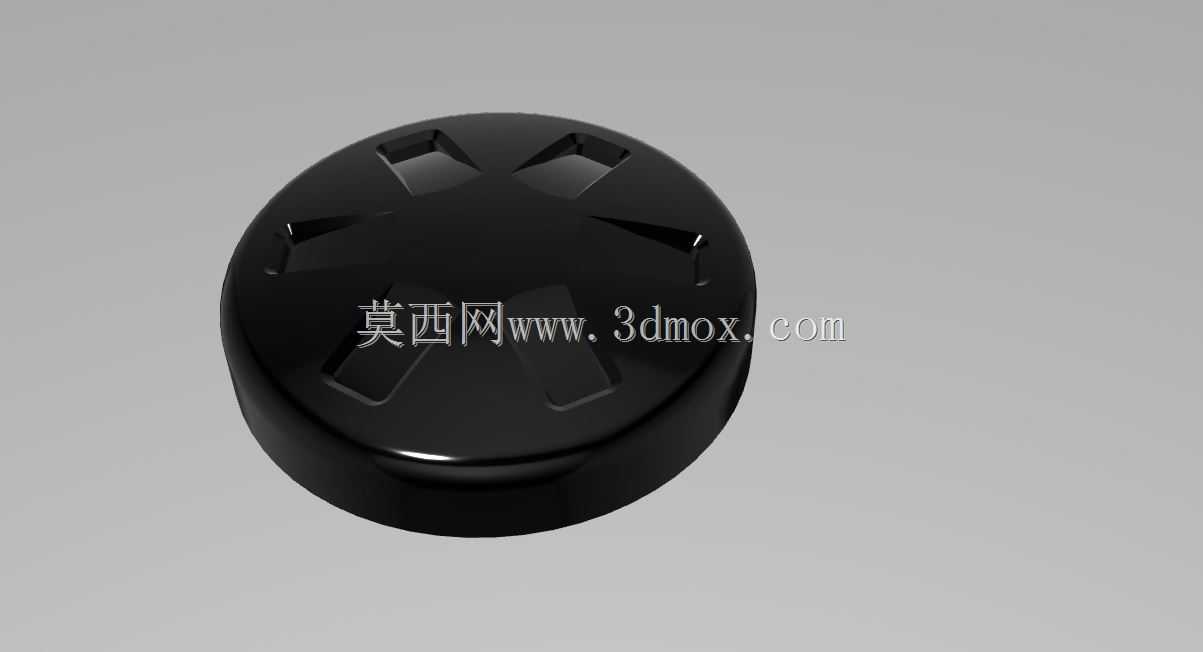

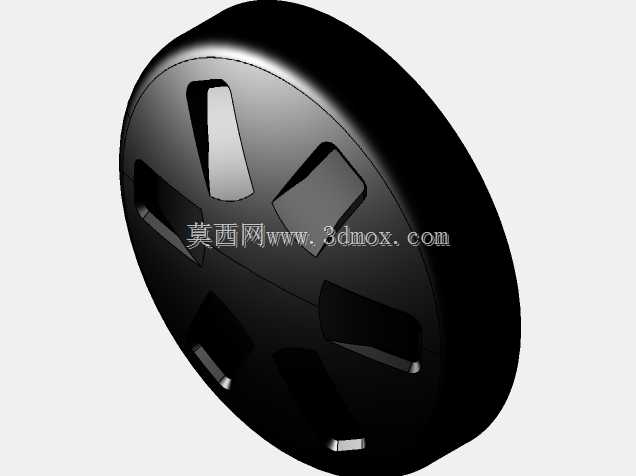

带开槽结构圆形橡胶防护端盖

在各类工业设备的外露轴端、管路口径、精密配合端面位置，这类带开槽结构的圆形橡胶防护件是现场运维与装配环节极易被忽略但作用关键的小部件，很多设备在仓储转运、装配调试阶段出现的端面磕碰、杂质进入配合间隙、螺纹锈蚀等问题，往往都是因为缺少适配的防护端盖导致的。从实际使用场景来看，这类橡胶护罩首先覆盖的是设备出厂前的仓储转运环节，很多加工完成的精密轴类零件、液压阀块接口、传感器安装端面，在喷涂、周转、长途运输过程中，如果没有柔性防护件覆盖，很容易被周转箱内的其他零件刮伤配合面，或是被车间内的切削液、粉尘、焊渣侵入，等到装配环节才发现密封面划伤、螺纹孔进渣，往往需要返工返修，耽误整线装配进度。其次在设备长期停机维护阶段，这类护罩可以套在外露的旋转轴端、快插接口位置，避免环境中的水汽、灰尘进入设备内部，尤其是在潮湿多尘的车间工况下，没有防护的外露配合面最快一到两周就会出现浮锈，后续开机时很容易拉伤密封件，造成设备运行初期的泄漏故障。从功能特性上看，这款圆形橡胶护罩采用了丁腈橡胶类的耐磨弹性材质，邵氏硬度控制在适中区间，既保证套装时的拉伸变形量能够适配一定公差范围的安装外径，又能在套装完成后依靠橡胶自身的回弹力牢牢箍在被防护件的端面，不会因为设备转运过程中的振动出现松脱掉落。护罩顶面开设的六个对称分布的矩形开槽，并不是装饰性结构，而是兼顾了多重功能：首先是拆卸时的着力位，运维人员不需要借助撬棍等工具，只需要用手指扣住开槽位置就能轻松将护罩从端面上拔下，避免了硬撬造成的护罩撕裂或是被防护端面的磕碰损伤；其次是排气结构，在快速将护罩按压套合到端面的过程中，护罩内部的空气可以通过开槽位置快速排出，不会因为内部憋压导致护罩无法完全贴合到位，出现局部翘起的防护盲区；另外这些开槽还能适配端面带有小型凸起定位销、凸台的安装场景，不需要额外定制开孔，只要凸起结构的尺寸在开槽的容纳范围内，就可以直接套装，大幅提升了护罩的适配通用性。从设计思路层面，这款护罩没有采用全封闭的光面圆形结构，而是在顶面做了下沉式的开槽布局，侧壁做了略微的拔模斜度，套装时可以顺着斜度顺利滑入被防护件的外径位置，不需要涂抹润滑脂辅助安装。护罩的边缘做了加厚的包边处理，这部分的橡胶厚度比顶面厚1.5毫米左右，主要是为了提升套装后的抱紧力，同时避免反复拆装过程中边缘出现撕裂缺口，延长护罩的重复使用寿命。很多现场使用的普通橡胶护罩往往在拆装三五次之后就会出现边缘开裂的问题，核心原因就是边缘位置没有做加厚补强，套装时边缘被过度拉伸产生应力集中，反复形变后就会出现裂纹。关于安装边界与尺寸适配，这类护罩的内径尺寸是按照被防护件的外径做负公差设计的，通常内径比被防护外径小0.3到0.5毫米，依靠橡胶的拉伸变形实现过盈配合，安装时不需要额外的粘接或是紧固件固定，直接按压到位即可。护罩的轴向深度可以完全覆盖被防护件的端面倒角位置，不会露出倒角处的加工面，避免转运过程中倒角位置被磕碰产生毛刺，影响后续的装配对位。需要注意的是，这类橡胶护罩不适合长期在超过120摄氏度的高温工况下使用，也不适合长期接触强酸强碱类的腐蚀介质，如果是在高温或是强腐蚀场景下使用，需要更换对应材质的特种橡胶版本，但在常规的车间装配、仓储转运、设备临时停机防护场景下，这款护罩的结构设计完全能够满足使用需求。在实际选型过程中，结构设计人员不需要为每一种不同外径的端面单独定制护罩，只要被防护件的外径在护罩的适配拉伸范围内，同时端面的凸起结构不超过开槽的容纳尺寸，就可以通用，这也是这类带开槽结构的圆形橡胶护罩在通用五金防护件领域应用广泛的核心原因，它既解决了光面护罩拆装困难、容易憋压松脱的问题，又通过对称开槽提升了对不同端面结构的适配性，不需要针对小尺寸的端面凸台额外做定制加工，大幅降低了生产现场的防护件采购与管理成本。很多装配车间在做零件入库防护时，会根据不同的轴径、接口尺寸储备3到4种不同规格的这类护罩，就能覆盖绝大多数外露精密端面的防护需求，相比定制专用的塑料防护盖，橡胶护罩的抗冲击性能更好，掉落在地面也不会开裂，重复使用次数更多，综合使用成本更低。
