工业设备用加强筋结构模板固定板

　　在各类工装夹具、非标自动化设备的模组搭建场景中，这类带加强筋结构的固定板是承担定位、承载、连接功能的核心基础零件，很多时候设备长期运行出现的定位偏移、结构震颤问题，追根溯源都和固定板的刚性设计、安装匹配度直接相关。从实际使用场景来看，这类固定板常被用在模板类组件的安装工位，比如注塑模具的侧抽芯模块定位、工装治具的基准板连接、自动化生产线的载具模组固定，它需要同时承担上方模板的垂直载荷，以及设备运行过程中横向的剪切力，还要抵消部分传动带来的振动，避免连接位置出现松动偏移。

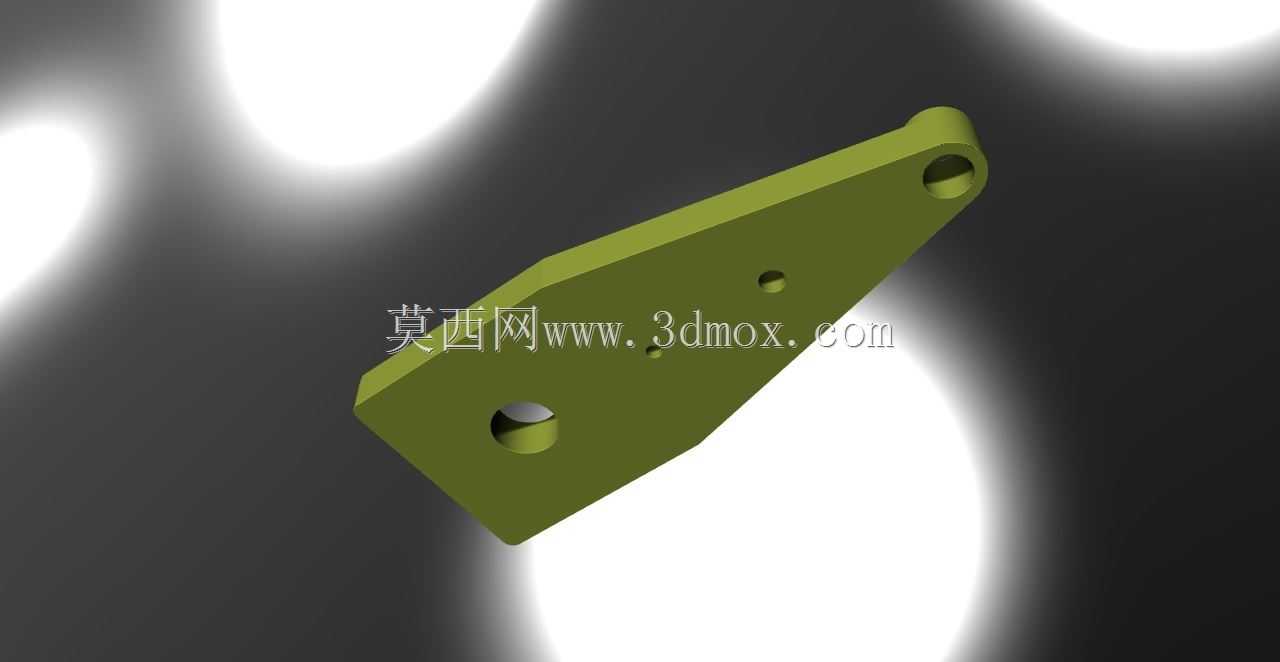

　　设计这类零件的时候，首先要考虑的是安装边界的适配性，零件上分布的三个不同孔径的安装孔，分别对应不同的连接需求：端部的大孔径通孔用于和设备主体的基准轴做定位配合，保证整个板件的安装基准统一，中部的小孔用于安装定位销或者小型紧固件，承担辅助定位的作用，靠近方形端的大孔则用于和上方模板的连接柱配合，实现模板的快速对位安装。板件整体采用变截面的楔形轮廓，从方形安装端到轴接端逐渐收窄，这种轮廓不是随意设计的，而是根据实际受力路径做的材料分布优化——方形端是和设备基座贴合的主要承载面，接触面积更大可以分散压应力，收窄的延伸段则是为了避开设备内部的其他传动部件，预留足够的运动间隙，避免和相邻的连杆、气缸等组件发生运动干涉。

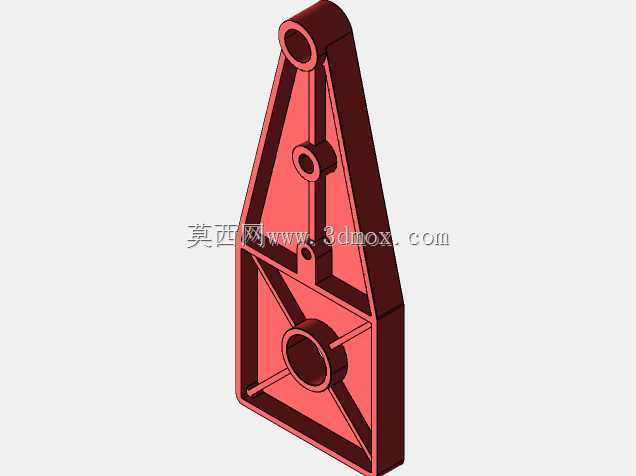

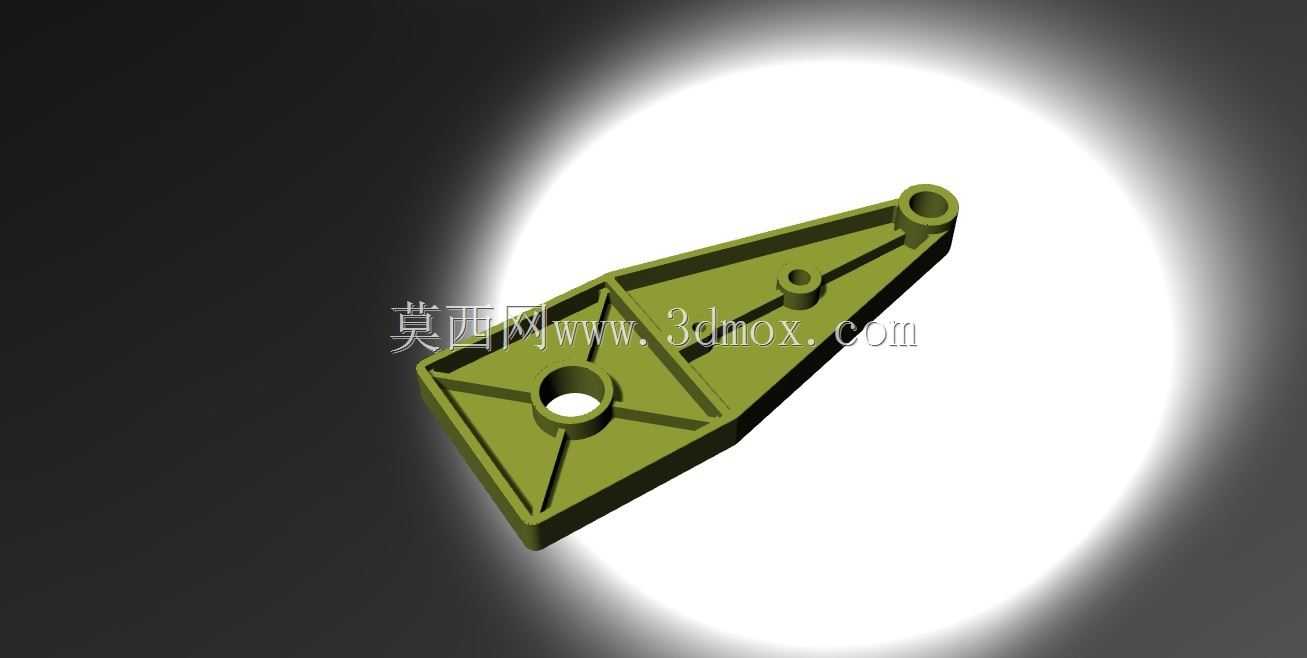

　　板件背面的加强筋布局是整个设计的核心，沿着零件的受力方向布置的纵向主加强筋，从方形端一直延伸到端部的轴孔位置，直接把两个主要安装孔的受力路径打通，让载荷可以顺着筋条直接传递到基座上，而横向的辅助加强筋则把主加强筋和板件的侧边连接成整体，形成网格状的刚性结构，这种设计可以在不显著增加板件整体厚度、不额外增加零件重量的前提下，把板件的抗弯曲刚度提升40%以上，避免长期受载出现板件翘曲变形。很多新手设计这类固定板的时候，习惯做成等厚度的光板，要么为了保证刚性把板做的很厚导致整体重量超标，要么厚度不够用一段时间就出现弯曲变形，导致上方模板的定位精度丢失，反而增加后期的维护成本。

　　从安装适配的角度来说，板件的所有安装孔都做了沉台设计，紧固件安装之后不会突出板件表面，避免和上方安装的模板产生干涉，板件和基座贴合的底面做了平面度要求，安装面的平面度公差控制在0.05mm以内，保证安装之后不会出现虚位，连接的刚性足够。在实际选型使用的时候，需要注意确认安装孔的中心距和设备基座的安装孔位匹配，端部轴孔的配合公差要根据实际的定位需求选择，如果是需要频繁拆装的工位，可以选择间隙配合的公差，如果是高精度固定工位，则可以选择过渡配合来提升定位精度。另外板件的楔形轮廓在安装的时候要注意延伸端的下方预留足够的空间，避免下方的布线、管路被板件挤压，同时要保证加强筋的一侧朝向非安装面，不要把带筋的一面贴向基座，否则会导致安装面无法完全贴合，出现连接松动的问题。

　　这类固定板在实际生产中一般采用铸件或者型材加工的方式制作，批量生产的时候用压铸工艺可以很好的成型加强筋结构，成本更低，单件定制的时候则可以采用板材铣削加工的方式，加工过程中要注意对安装孔的位置度做管控，保证几个孔的相对位置误差在允许范围内，否则安装的时候会出现孔位对不齐的问题，强行锁紧紧固件的话会给板件带来额外的内应力，长期使用容易出现断裂。和普通的平板式固定板相比，这种带优化筋位的楔形固定板在同等重量下的承载能力更强，安装占用的空间更小，非常适合在安装空间受限、对零件重量有要求的自动化设备、工装治具上使用，能够在保证结构刚性的前提下，尽可能压缩组件的整体体积，让设备的结构更加紧凑。
