多铰接式传动连接曲柄结构

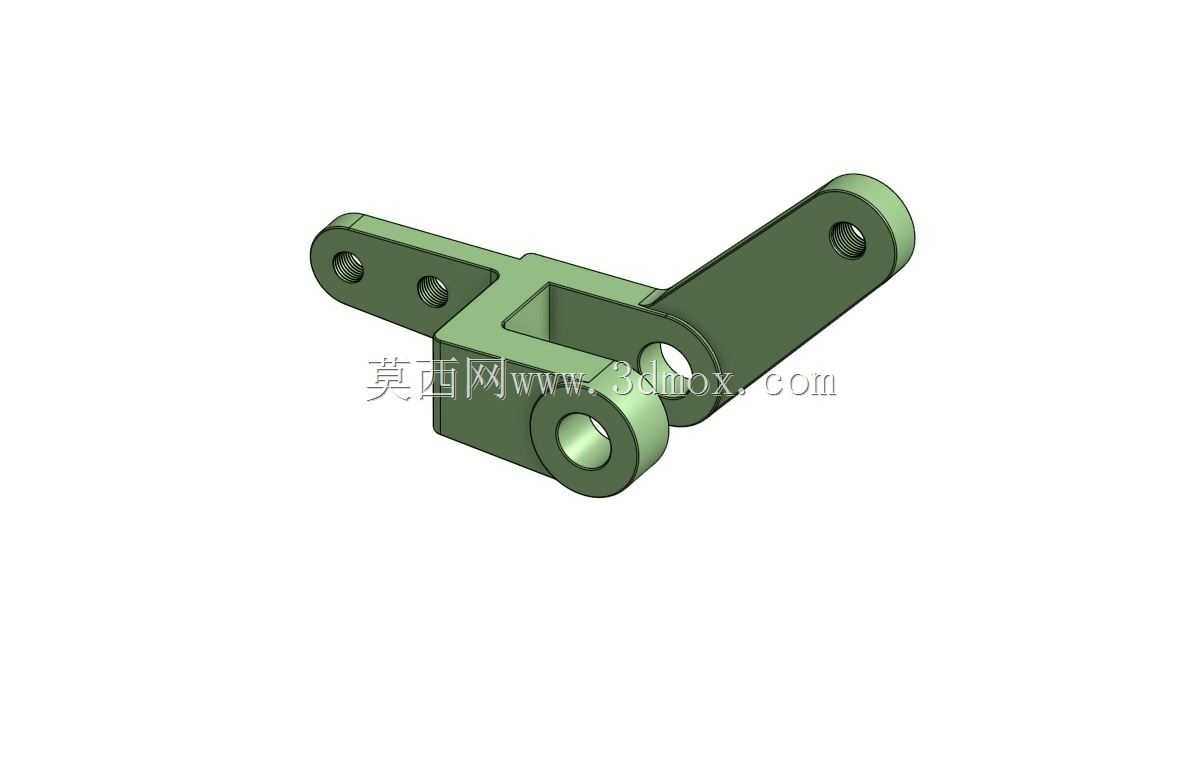

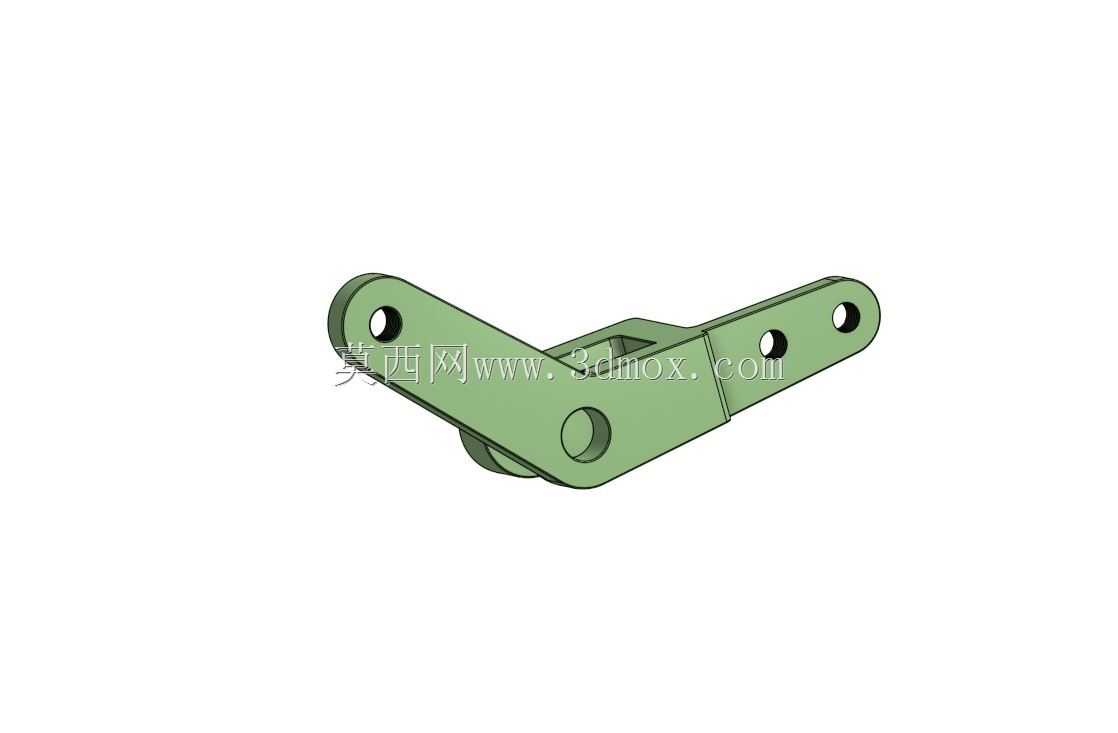

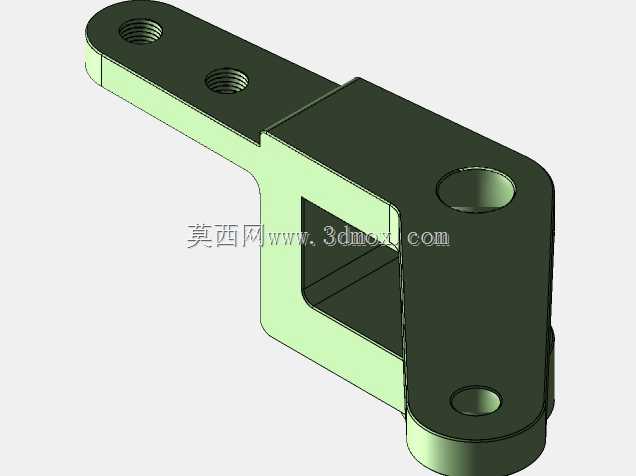

　　在各类需要往复回转与直线运动相互转换的机械传动场景中，这类多铰接位曲柄是核心的动力传递构件，常见于轻工自动化生产线的间歇送料机构、小型内燃机的气门传动组、农用机械的割台驱动单元、输送线的摆杆驱动模块中，承担着将旋转轴的扭矩转化为从动件规律摆动或直线往复动作的作用，区别于单孔偏心曲柄，该结构自带三个铰接安装位，可同时驱动两组从动连杆完成同步或相位差固定的复合动作，能大幅简化多动作联动机构的整体布局，减少额外传动构件的数量。从实际安装适配角度看，该曲柄主体采用一体化弯折成型的块状基体，三个铰接孔的轴线保持严格的空间平行度公差，孔位之间的中心距按照固定传动比设计，安装时需保证各铰接孔与配套销轴的配合间隙控制在合理范围，

　　避免传动过程中出现卡滞或回程间隙过大的问题。基体上预留的两个沉头安装孔用于曲柄与主动转轴的端面锁紧固定，安装时需配合平键传递扭矩，沉孔深度可完全容纳锁紧螺栓的头部，避免螺栓突出干涉周边连杆的摆动轨迹。设计过程中优先考虑了传动受力的均匀性，基体弯折处做了等半径的圆角过渡，避免应力集中导致的交变载荷下疲劳断裂，三个铰接孔的端部均做了加厚凸台处理，提升孔位的耐磨性能与抗剪切强度，无需额外加装衬套即可满足中低速轻载传动场景的使用寿命要求。从安装边界来看，该曲柄摆动过程中最外端的回转半径需在设计阶段就纳入整体机构的空间校核，避免与周边的机架护板、其他传动构件发生运动干涉，铰接孔的内径尺寸适配常规标准圆柱销轴，可直接与市面通用的连杆接头、

　　关节轴承配套使用，降低非标定制的成本。在实际设备运行中，这类曲柄的传动效率直接影响整组机构的动作精度，加工时需保证各孔位的同轴度、中心距公差控制在IT7级精度范围内，表面做氧化发黑处理提升防锈能力，适配车间多粉尘、少量油污的工作环境。不同于长行程传动使用的盘形曲柄，该结构属于紧凑型铰接曲柄，适合安装空间局促、需要同时输出两组联动摆动动作的工位，比如包装设备的推料-折边联动机构、纺织机械的导纱杆摆动驱动、小型锻压设备的送料夹爪驱动单元，都能通过该曲柄实现单动力输入下的双动作同步输出，省去额外的凸轮或齿轮传动组，降低设备的装配调试难度。日常维护时只需定期在各铰接孔位加注润滑脂，即可降低销轴与孔壁的磨损，长期运行后如果出现孔位间隙过大的情况，可直接更换同规格曲柄，无需调整周边其他构件的安装位置，互换性较强。
