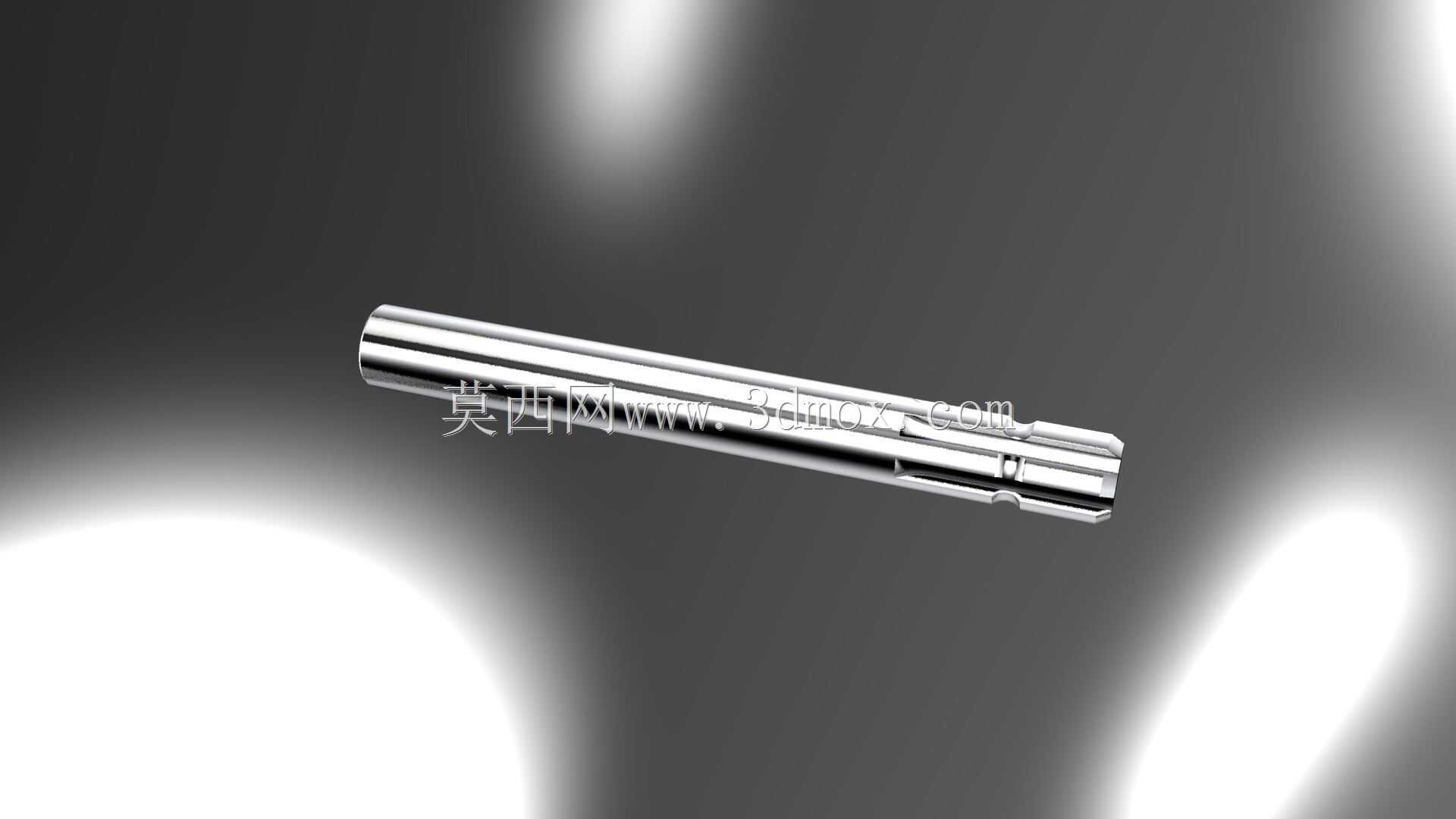

带槽圆柱定位销轴精密机械构件

　　在各类机械装配场景中，销轴类零件是实现部件铰接、定位、扭矩传递的核心基础构件，这款带槽结构的圆柱销，区别于普通光面圆柱销，其杆身加工的环形凹槽与端部开槽结构，能够在装配后通过槽位与配套卡簧、嵌件或者被连接件的凸台形成卡滞限位，避免设备运行过程中销轴受轴向窜动、振动载荷影响出现松脱移位的问题。从实际应用场景来看，这类带槽销常被用在小型传动连杆机构、自动化设备的摆臂连接位、轻工机械的铰接支点、五金工装的定位装夹结构中，相比普通开口销配合光销的组合结构，带槽销的集成化槽位设计能够减少装配零件数量，降低装配工序的复杂度，同时在有限的安装空间内实现更可靠的轴向固定效果。

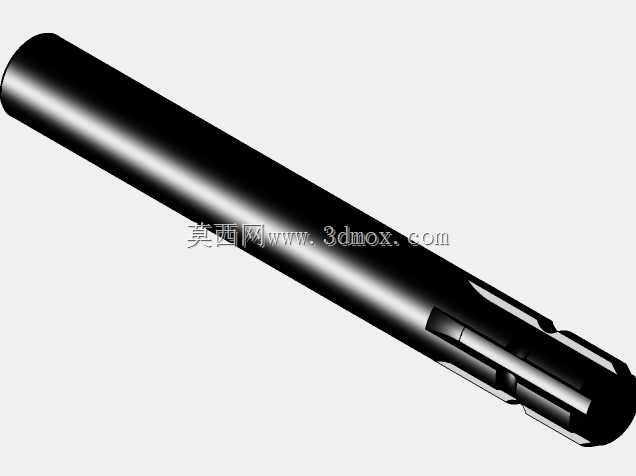

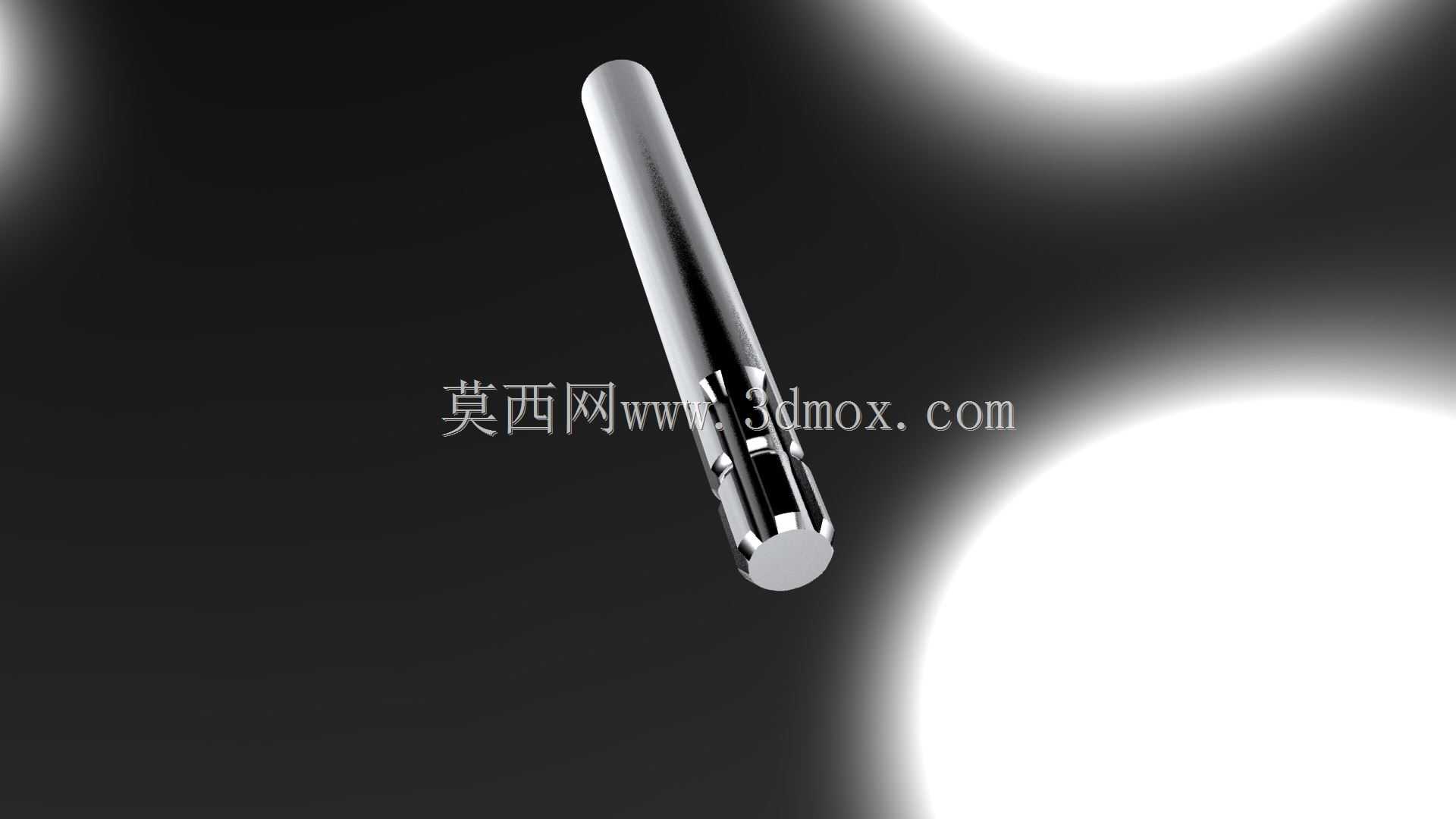

　　从设计思路层面拆解这款零件的结构，整体采用等直径圆柱杆身作为主体基准，圆柱度公差控制在满足滑动配合或者过渡配合的区间内，保证装入对应销孔后，径向不会出现多余晃动，能够稳定传递径向载荷与剪切力。杆身靠近端部位置加工的环形凹槽，槽宽与槽深经过匹配标准卡簧尺寸设计，装配时将卡簧嵌入槽内，即可在销轴两端形成轴向挡边，限制销轴的轴向窜动行程；而端部的开槽结构，则适配需要通过销体自身弹性变形实现过盈卡装的装配场景，开槽后的销端在压入销孔时会产生微量弹性收缩，完全压入后弹性回胀紧贴孔壁，进一步提升连接的防松性能，这种双槽组合的结构设计，兼顾了卡簧限位与弹性胀紧两种防松逻辑，能够适配不同工况下的连接需求。

　　谈及外形尺寸与安装边界，这类带槽销的杆身直径公差通常按照h7或者m6的配合等级加工，适配对应公差等级的基孔制销孔，安装时需要保证销孔的同轴度偏差在允许范围内，避免强行压入导致销体变形或者槽位错位。销体总长度需要根据被连接件的总叠厚确定，保证装入后两端卡簧槽能够完全露出被连接件表面，方便卡簧的安装与后续维护拆卸；端部的开槽长度不超过销体总长度的四分之一，避免开槽过长导致销体整体刚性下降，在承受大剪切载荷时出现端部断裂的问题。在实际选型应用中，需要根据连接位承受的剪切载荷大小、振动频率、拆装频次确定槽位的具体参数：如果是需要频繁拆装的铰接位，可以选择环形槽配合外置卡簧的结构，拆卸时只需取下卡簧即可将销体打出，不会损伤销孔与销体；如果是一次性装配、长期不拆卸的定位位，可以选择端部开槽的弹性结构，压装后无需额外配件即可实现可靠防松，减少后续维护的工作量。

　　在设备运行过程中，带槽销承受的载荷主要来自连接部件之间的剪切力与少量轴向冲击力，槽位的设计需要避开销体的最大剪切应力截面，通常将环形槽设置在靠近销端、不处于两个被连接件结合面的位置，避免槽位造成的截面削弱刚好落在剪切力作用面上，导致销体受载断裂。槽口的边缘都做了微小的倒角处理，一方面是去除加工毛刺，避免装配时割伤操作人员或者刮损销孔内壁，另一方面也能引导卡簧顺利嵌入槽内，降低装配时的卡滞概率。销体的端面做了小尺寸倒角，方便压装时快速对准销孔，减少压装过程中对孔口的挤压损伤。对于有相对转动需求的铰接场景，销体表面会做相应的硬化处理，降低长期转动摩擦带来的磨损量，延长铰接结构的使用寿命；如果是纯定位用途的带槽销，则会重点保证销体直径的尺寸精度，确保定位重复精度满足工装或者设备的装配要求。
