ABS材质滑动导向滑轮结构设计

　　日常做轻型输送线、小型工装治具的导向结构选型时，这类ABS材质的滑动滑轮是出镜率极高的零件，很多刚入行的结构工程师容易把它和带轴承的重载滚轮搞混，实际上两者的应用边界完全不同，这类滑轮的核心应用场景集中在低载荷、低转速、无强冲击的往复滑动导向工位，比如小型料仓的出料口挡料板滑动支撑、轻型工装板的侧边导向、家用小型设备的滑动门导向、3D打印设备的耗材导向架、小型自动化设备的线束梳理导向等场景，完全不需要搭配轴承使用，自身的结构就能满足转动需求。

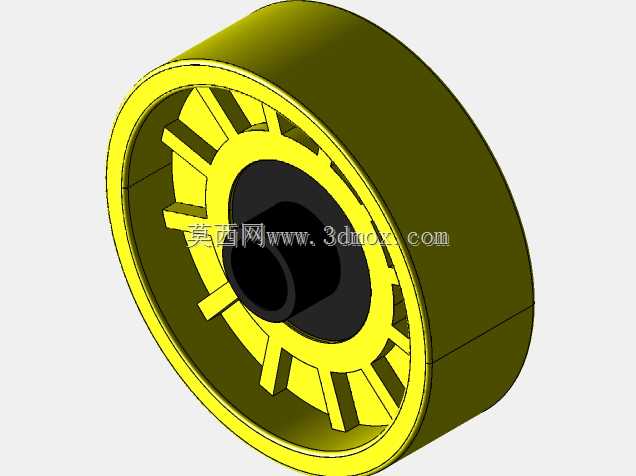

　　从结构设计逻辑来看，这款滑轮采用一体化注塑成型的思路，主体轮体为ABS工程塑料材质，中心镶嵌金属衬套作为转轴安装位，这个设计细节是经过实际工况验证的——纯塑料的转轴孔在反复转动摩擦后很容易出现磨损失圆，导致滑轮转动卡滞、偏心晃动，镶嵌金属衬套之后，转轴和衬套之间的摩擦副从塑料-金属变成金属-金属，耐磨性能提升数倍，同时衬套和ABS轮体通过注塑时的嵌件咬合结构固定，轮体内侧设计的周向均匀分布的卡槽结构，就是用来和金属衬套的外圈凸台卡合，避免衬套在轮体内出现跟转、松脱的问题，不需要额外打胶或者加装紧固件，装配效率更高，也避免了紧固件突出轮体造成的干涉问题。

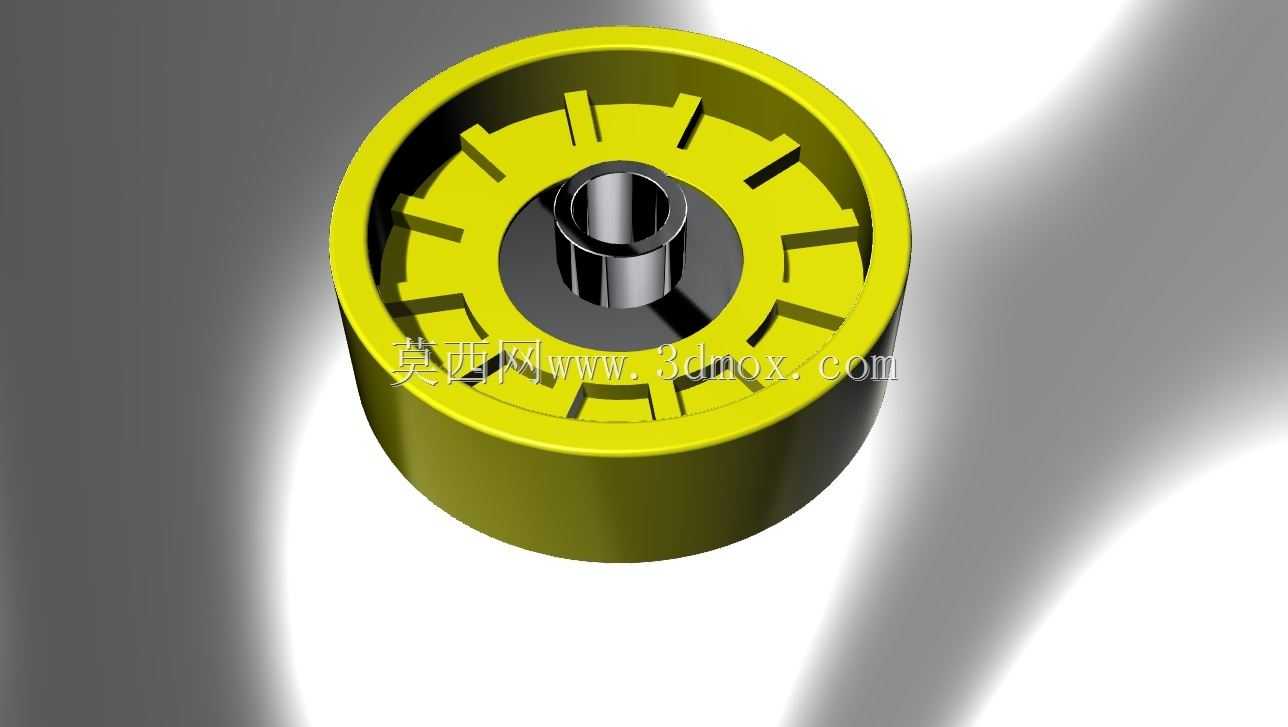

　　轮体的外形采用外圈圆柱面、内侧带辐条式加强筋的结构，很多新手设计这类滑轮时容易做成实心结构，实际上实心结构不仅会增加材料成本，注塑成型时还容易出现表面缩痕、内部气孔的缺陷，辐条式的加强筋在保证轮体径向强度的同时，能大幅减少塑料用料，还能让轮体的冷却收缩更均匀，降低注塑变形的概率。轮体的宽度尺寸控制在适配常规轻型导向槽的范围内，外圈的圆柱面做了微小的倒角处理，装配时能更顺利地卡入导向槽，不会出现棱边卡滞的问题，中心衬套的内孔尺寸按照常用的导向轴直径做公差匹配，采用间隙配合的公差带，保证滑轮能在转轴上灵活转动，不会出现抱死的情况。

　　安装边界方面，这款滑轮的轴向定位依靠中心衬套的两端端面，安装时不需要额外加装轴套限位，只要转轴两端做对应的挡圈槽，用卡簧就能完成轴向固定，轮体的最大外径经过优化，在保证足够的转动线速度适配性的同时，不会因为外径过大导致安装空间浪费，轮体内侧的空腔结构还能在一定程度上容纳少量的粉尘、碎屑，在一些有轻微粉尘的工况下，碎屑会暂时存留在空腔内，不会卡在转轴和衬套的配合面之间，延长维护周期。

　　实际选型使用时需要注意，这类ABS滑轮的适用载荷有明确边界，单轮的径向承载能力不适合超过十公斤，转动线速度也不宜过高，因为ABS材质的摩擦升温阈值有限，高速转动产生的热量会让轮体软化变形，所以在高速、重载的工况下还是要选择带轴承的金属滚轮，但在轻型导向的场景下，这类滑轮的自重轻、噪音小、注塑成本低、不需要额外润滑的优势就非常明显，比如在一些小型民用设备、办公自动化设备里，用这类滑轮不会像金属轮那样产生碰撞异响，也不需要定期加注润滑脂，维护成本极低。

　　从建模细节来看，轮体的所有棱边都做了R0.5以上的圆角处理，避免注塑时出现应力集中导致的开裂问题，中心金属衬套的两端面和轮体的端面保持齐平，不会突出轮体表面，安装时不会和相邻的结构件产生摩擦，辐条的厚度均匀，和轮体内外圈的连接处做了圆角过渡，避免注塑时出现熔接痕强度不足的问题，整个零件的脱模斜度按照ABS材质的注塑要求设置，外表面的脱模斜度控制在1度以内，保证轮体外圆的圆柱度精度，不会出现锥度导致的导向偏移问题。

　　很多工程师在设计这类轻型滑轮时容易忽略的一个细节是轮体的动平衡，虽然这类滑轮的转速不高，但如果壁厚不均匀，转动时还是会产生轻微的振动，尤其是用在对噪音敏感的设备上时，均匀分布的辐条结构能让轮体的质量分布更均匀，转动时的偏心量更小，运行更平稳，不会出现周期性的异响。另外ABS材质本身有一定的自润滑性能，在和金属导向面接触时，不会刮伤导向面的表面涂层，这也是很多外观要求高的设备选用这类塑料滑轮的原因，比如一些带滑动门的展示设备，用金属轮容易在门体的导向轨道上留下划痕，影响外观，而ABS滑轮就不会出现这类问题。
