60mm规格滚花防滑手动夹紧旋钮

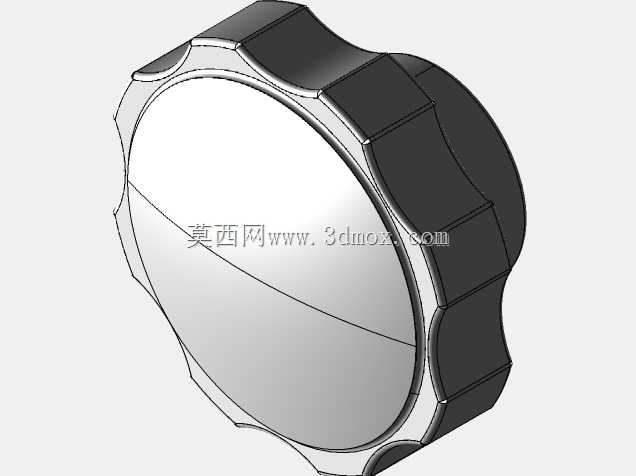

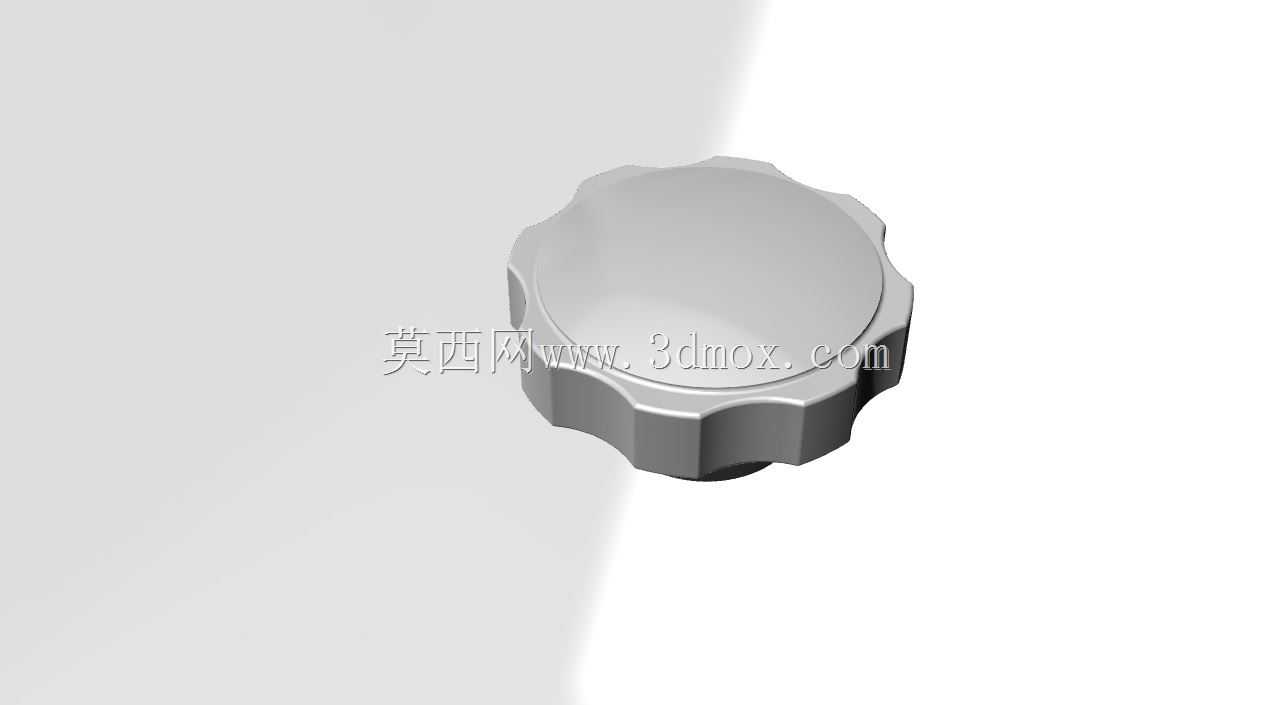

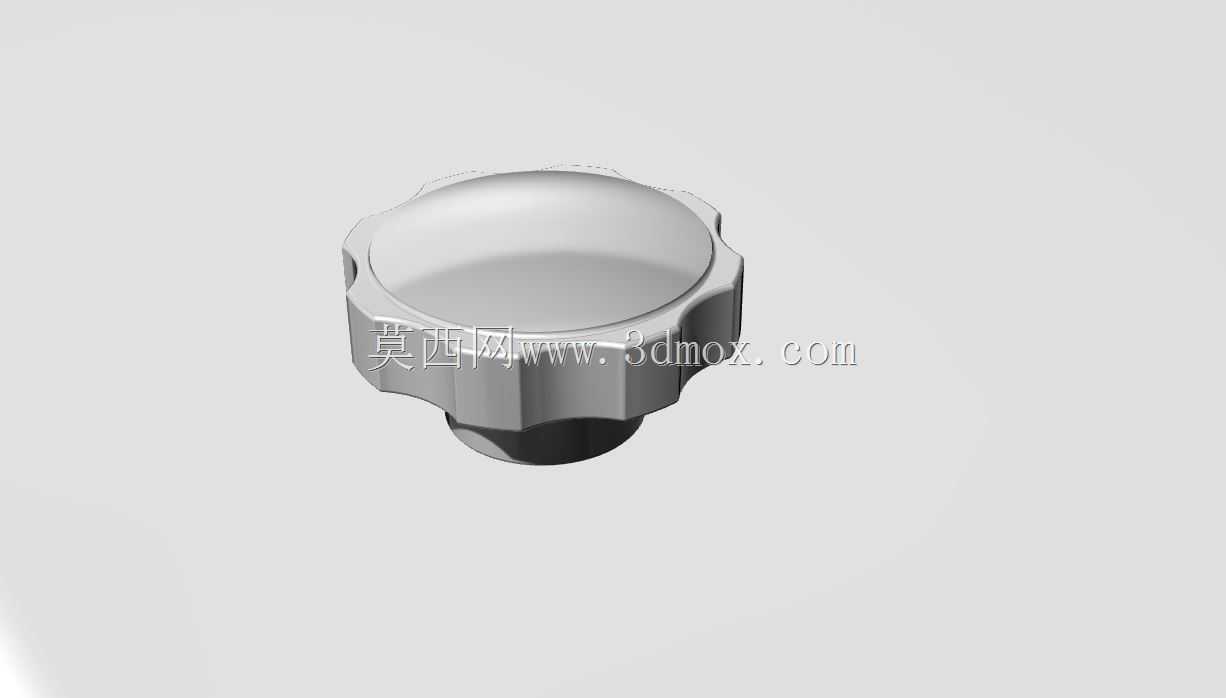

　　在各类工装夹具、检测治具、小型实验设备以及手动调节的工业装置上，这类带防滑外缘的手动夹紧旋钮是出镜率极高的操作件，不需要额外辅助工具，操作人员徒手就能完成锁紧、松脱的动作，相比需要扳手操作的锁紧螺母，在需要频繁切换装夹状态、快速调整工位的场景下，操作效率能提升不少。这款旋钮的外缘做了均匀分布的齿状凸起结构，不是光滑的圆弧面，设计的时候特意考虑了操作时的摩擦力需求，即便操作人员手上沾有少量切削液、润滑油或者戴了薄款劳保手套，拧动的时候也不会出现打滑脱手的情况，每个齿的过渡都做了圆角处理，没有尖锐的棱角，长时间操作也不会硌伤手掌，符合手动操作件的人机工程要求。60mm的外径尺寸是经过实际场景验证的常用规格，

　　这个尺寸既不会因为直径太小导致拧动时力臂不足、锁紧力不够，也不会因为直径过大占用过多安装空间，在多数小型治具、设备面板上都能找到适配的安装位置，安装端通常会配套内嵌的金属嵌件，和螺杆或者调节轴连接的时候，不会因为频繁拧动导致塑料本体的螺纹滑牙，能承受足够的锁紧扭矩，保证夹紧状态下不会因为设备运行的振动出现松脱。从结构设计的角度看，这类旋钮的顶面做了平整的圆弧过渡，没有多余的凸起结构，一方面是注塑成型的时候能保证壁厚均匀，避免出现缩痕、气泡等成型缺陷，另一方面平整的顶面也方便后续如果需要做标识的时候，粘贴刻度或者方向标记，不会因为表面凹凸不平导致标识粘贴不牢。齿形的数量和深度也经过反复调整，齿太深的话容易积存切屑、灰尘，后期清理麻烦，

　　齿太浅又起不到防滑的作用，现在的齿深刚好能满足防滑需求，同时齿槽的圆弧过渡也方便日常擦拭清洁，不会在缝隙里残留过多杂物。在实际应用中，这类旋钮常用来做工装的快速夹紧，比如焊接工装里的工件定位压紧、检测设备上的试样固定、印刷设备上的网版位置微调、输送线侧边的挡条位置锁紧，甚至一些民用的设备、医疗器械的调节部位也会用到同款结构的旋钮，因为手动操作的可靠性高，不需要额外工具，对非专业的操作人员也很友好。安装的时候需要注意，旋钮底部和安装面板之间要预留足够的转动间隙，不能让旋钮的底面和安装面直接摩擦，否则长期拧动会磨损安装面的涂层，也会增加拧动的阻力，通常会在底部加一个薄的尼龙垫片，既减少摩擦，也能起到一定的防松作用。和金属材质的旋钮相比，

　　这类工程塑料注塑成型的旋钮重量更轻，成本更低，本身的绝缘性能也更好，用在有绝缘需求的设备上不会出现导电的风险，同时工程塑料的耐腐蚀性也不错，在一些有轻度腐蚀的环境下也能正常使用，不会像金属旋钮那样容易生锈卡滞。设计这类旋钮的三维模型时，要重点注意外缘齿形的均匀分布，保证每个齿的角度、深度一致，否则拧动的时候手感会不均匀，同时内嵌的金属嵌件要保证同轴度，不然安装之后旋钮会出现偏心转动的情况，既影响外观，也会导致锁紧的时候受力不均。另外旋钮的中心安装孔的尺寸要和配套的螺杆或者轴径匹配，公差不能太大，否则会出现晃动，锁紧的时候定位不准，也不能太小，不然装配的时候压不进去，容易把塑料本体撑裂。60mm的外径对应的安装螺杆通常是M6或者M8规格，这个规格的螺杆能提供足够的锁紧力，搭配这个直径的旋钮，徒手拧动的时候就能达到需要的锁紧扭矩，不需要额外加力，完全能满足多数手动夹紧场景的需求，不会出现锁不紧或者拧不动的情况。在做设备布局的时候，要考虑两个相邻旋钮之间的安装距离，至少要留出一个手指的操作空间，不能靠得太近，否则操作其中一个旋钮的时候手指会碰到旁边的旋钮，影响操作便利性，按照这款60mm的尺寸，相邻旋钮的中心距至少要留到75mm以上，才能保证操作的时候互不干扰。
