数控铣削加工ZMR250无人机机架结构

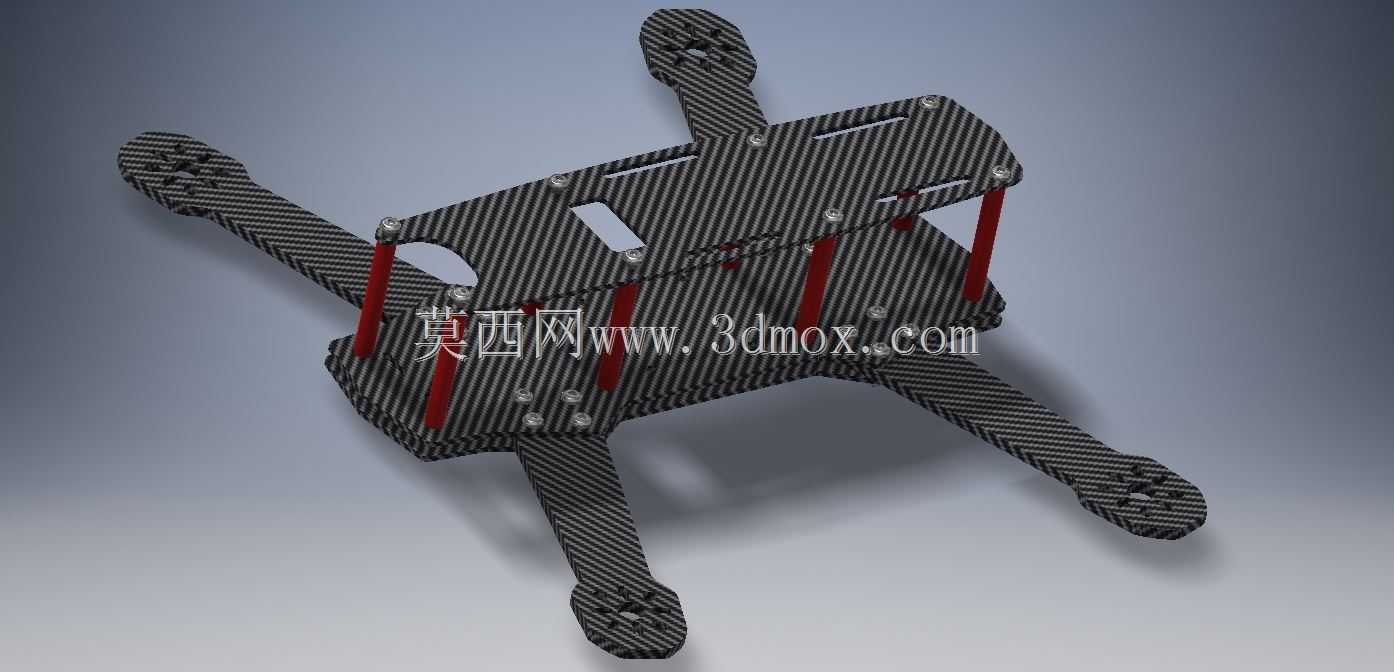

　　这套结构件主要面向小型多旋翼无人机的DIY组装与小批量定制生产场景，适配250轴距的穿越机装机需求，所有板件轮廓均为数控铣削加工预留了合理的工艺余量，加工时可直接导入CAM软件生成刀路，无需二次修整轮廓边界。从实际装机的角度出发，机架顶板与底板采用1.5mm厚度的板材加工，这个厚度取值是在结构刚性与整机重量之间做的平衡——过薄的板件在飞行中遇到急停、碰撞时容易产生形变，影响飞控安装基准的稳定性，过厚则会增加不必要的起飞重量，压缩电池续航的冗余空间。机臂部分采用3mm厚度板材加工，主要是考虑机臂作为电机安装的承载结构，需要承受电机转动带来的持续振动，以及炸机时的侧向冲击力，3mm厚度的碳纤板材在常规飞行场景下，既不会因为振动产生谐振影响飞行姿态，也能在轻度碰撞时避免直接断裂。

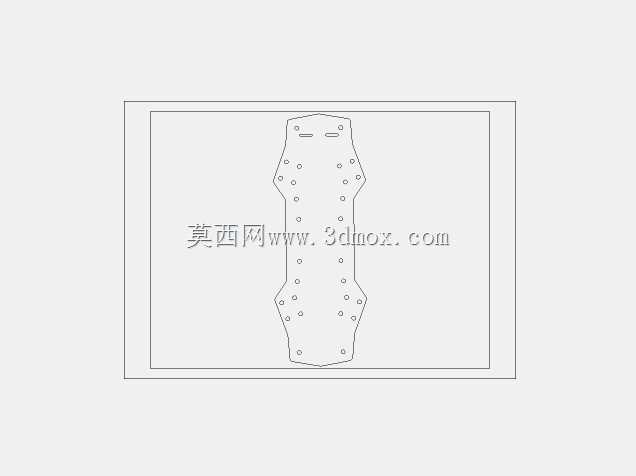

　　设计时所有安装孔位都做了同轴度校验，上下板对应的立柱安装孔位置偏差控制在0.1mm以内，装配时铜柱可以直接穿入固定，不需要额外扩孔修正。机臂与主体连接的位置预留了足够的安装接触面，避免单点固定带来的机臂转动风险，每个机臂的电机安装孔位按照常规22系列电机的安装孔距设计，兼容市面上绝大多数同规格的无刷电机安装。顶板上预留的开孔分别对应飞控安装、天线穿出、电池绑带穿入的位置，不需要装机时再自行打孔破坏板件结构，底板的开孔兼顾了电调走线与散热需求，飞行时的气流可以顺着开孔带走电调工作产生的热量，降低高温宕机的风险。

　　从加工工艺的角度看，所有轮廓的转角位置都做了适配铣刀直径的圆角处理，加工时不需要换小刀清角，能够直接用常规直径的立铣刀一次走刀完成轮廓加工，有效缩短单件加工的时长，降低小批量生产的工艺成本。板件边缘没有设计尖锐的直角，一方面是避免加工后边缘毛刺划手，另一方面也能减少飞行中尖锐边缘带来的风阻，小幅提升飞行的动力效率。机臂末端的电机安装位做了局部加宽处理，分散电机安装点的应力，避免长时间振动导致机臂末端出现裂纹。上下板之间的支撑立柱安装位周围没有做多余的挖空，保证立柱锁紧时的压紧面足够，不会因为锁紧力过大导致板件局部压溃。

　　实际装机测试时，这套结构的安装边界完全适配250轴距的装机要求，机臂展开后电机轴心的对角线距离刚好为250mm，能够适配5寸螺旋桨的安装，不会出现桨叶打板的问题。整机装配完成后，飞控安装位处于整机的重心位置，不需要额外调整配重就能满足飞控的安装要求，电池绑带的开孔位置刚好对应整机重心的纵向位置，绑好电池后不会出现头重脚轻或者尾部过重的问题，减少飞控的校准调试工作量。走线空间的设计也充分考虑了实际装机的需求，上下板之间的支撑立柱高度预留了足够的空间容纳电调、接收机等电子设备，不会出现装配时元器件挤压、线路弯折半径过小导致的线材损伤问题。
