遥控模型车用尾翼固定安装支架结构

　　在遥控模型车的改装与组装场景中，尾翼作为高速行驶时提供下压力、提升车身行驶稳定性的关键部件，其安装固定结构的可靠性直接影响车辆动态表现。这款尾翼安装支架，主要适配1/10比例的电动遥控越野车与平跑车，专门用于匹配市面上常见的通用款塑料尾翼，解决原厂支架强度不足、安装位不匹配的改装痛点。

　　从实际使用场景来看，遥控模型车在非铺装路面越野行驶时，会频繁承受飞坡落地的冲击、路面碎石的磕碰，高速过弯时尾翼承受的气动载荷也会通过安装点传递到支架上，因此支架的结构设计首先要兼顾强度与轻量化。设计过程中，首先梳理了模型车尾翼安装的核心边界：支架底部需要固定在车尾的避震塔上端平面，对应避震塔上两个间距32mm的M3螺丝安装孔位，这是多数1/10比例遥控越野车的通用安装尺寸，确保支架可以直接替换原厂配件，不需要额外对车架进行打孔改装。支架上部的尾翼固定面，预留了横向可调的长圆孔，适配不同宽度尾翼的安装需求，固定孔位同样采用M3螺丝规格，和市面上主流的改装尾翼安装孔位完全匹配，用户不需要额外加工配件即可完成装配。

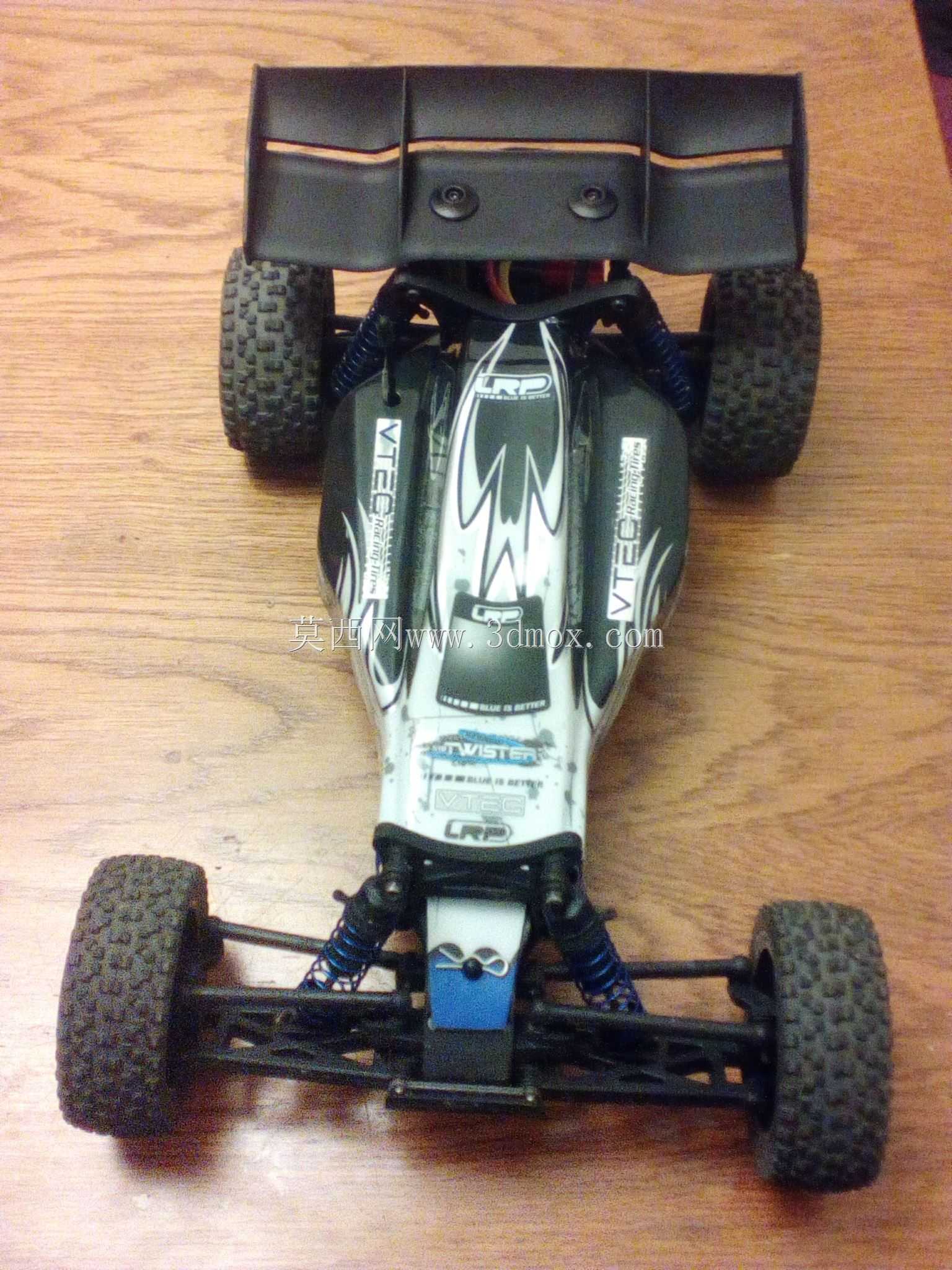

　　结构设计上，支架主体采用一体化的支撑结构，底部安装面做了2mm的加厚处理，避免螺丝锁紧时出现应力断裂，支撑臂采用梯形渐变截面，从底部到上部固定面逐渐收窄，既保证了冲击载荷下的结构强度，又尽可能减少了不必要的材料冗余，降低支架自身重量，避免增加车尾不必要的簧下质量。两侧的支撑臂做了15度的后倾角度，刚好匹配尾翼的安装倾角，让尾翼安装后保持合理的攻角，在车辆高速行驶时能够产生稳定的下压力，将后轮牢牢压在地面，减少高速行驶时后轮打滑、车尾甩动的情况。

　　考虑到模型车实际使用中经常会遇到翻车、尾部磕碰障碍物的情况，支架的上部固定面边缘做了R2的圆角过渡，避免尖锐棱角在碰撞时出现应力集中导致断裂，同时在支撑臂和上下安装面的连接位置，设计了三角形的加强筋结构，筋位厚度1.5mm，既不会过多增加重量，又能大幅提升连接位置的抗冲击能力，哪怕飞坡落地时尾部直接触地，支架也能分散冲击载荷，不会出现直接断裂的情况。

　　安装适配性方面，支架的底部安装面和避震塔接触的位置做了0.5mm的下沉定位槽，刚好卡在避震塔上端的凸台上，安装时不需要反复调整位置，直接对准孔位锁紧螺丝即可，定位精度可以控制在0.2mm以内，避免支架安装后出现左右偏移，导致尾翼角度不正影响气动效果。上部的尾翼固定面，预留了两档高度调节的孔位，用户可以根据自己的行驶需求调整尾翼的安装高度：在铺装路面高速行驶时，可以将尾翼安装在高位，获得更大的下压力；在越野路面行驶时，可以将尾翼安装在低位，减少尾翼被路面障碍物磕碰的概率。

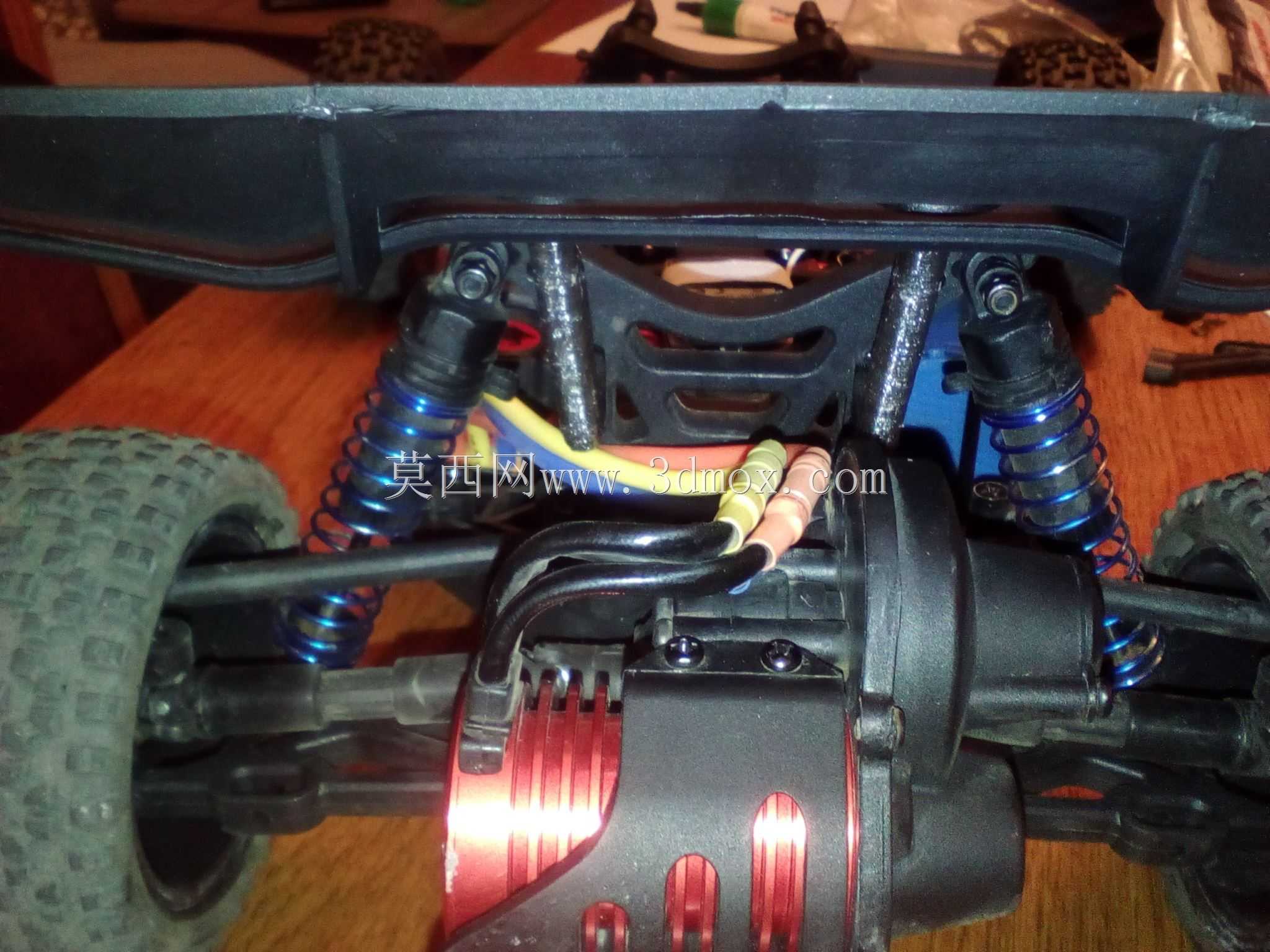

　　从实际使用的反馈来看，这款支架解决了原厂塑料支架在低温环境下容易脆断、大冲击下容易变形的问题，安装后尾翼的晃动量控制在0.1mm以内，高速行驶时不会出现尾翼振颤的情况，不管是日常场地跑车还是专业的模型车赛事改装，都能满足使用需求。设计过程中还特意规避了和车架后部避震器、电机、走线的干涉问题，支架安装后和两侧的避震弹簧保持3mm以上的安全间隙，不会在避震压缩时出现摩擦弹簧的情况，也不会干涉后部电机的散热空间，车架上的电调、电机走线可以从支架中部的镂空位置穿过，让车尾的走线更加规整，不会出现线路被传动部件磨损的隐患。
