ANSI B5-50标准猫50主轴小腿结构件

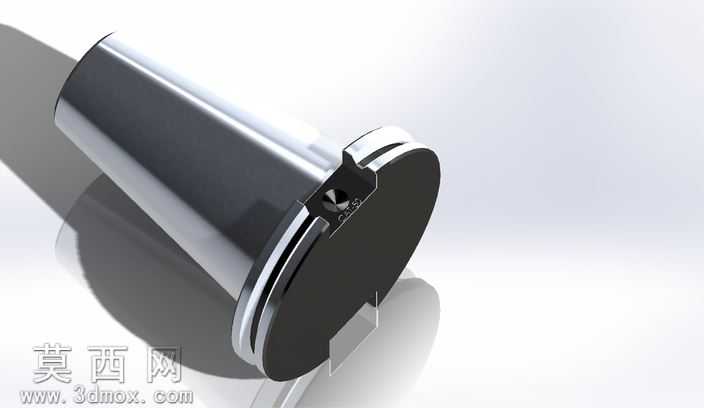

本作品为适配ANSI B5-50标准的猫50主轴配套小腿结构件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工公差要求，对结构的同轴度、端面垂直度等关键形位公差进行了参数化约束，确保模型可直接对接后续的加工工艺编制流程。模型构建阶段以旋转凸台特征为基础主体，通过拉伸切除完成端部卡槽、定位缺口的细节塑造，对端部的密封槽结构采用扫描切除特征实现精准成型，所有倒角、圆角特征均按照实际机加工工艺顺序添加，还原真实零件的加工成型逻辑。渲染阶段采用金属镀铬材质搭配哑光黑色端面涂层，通过环境HDR贴图模拟工业车间柔光照明效果，调整反射粗糙度参数还原金属机加工表面的细腻光泽，对零件边缘的高光反射进行精细化参数调整，突出零件的精密加工质感。结构设计上，主体采用空心薄壁圆柱构型，在保证结构刚性的前提下有效降低零件自重，端部的法兰凸缘结构用于实现轴向定位，侧面的锁紧卡槽用于配合主轴拉爪实现快速装夹固定，端面的定位缺口用于安装时的周向防转，所有结构尺寸均严格匹配ANSI B5-50标准的安装接口要求，可直接适配对应规格的数控磨床主轴系统。设计过程中充分考虑零件的实际使用场景，对受力集中的卡槽根部进行了圆角强化处理，避免应力集中导致的零件失效，内壁的光滑曲面设计减少了安装时的配合阻力，端部的密封槽可适配标准密封圈，实现主轴连接部位的防尘密封效果，整体模型的细节还原度高，可用于数控设备的装配仿真、加工工艺验证以及相关教学演示场景。
