内六角圆柱头螺钉标准件三维设计

　　在各类机械装配场景中，内六角圆柱头螺钉是应用覆盖度极高的紧固连接件，小到消费电子内部结构锁附，大到重型机床床身拼接、自动化生产线机架组装、模具模架紧固，都能见到这类紧固件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角螺钉的头部为圆柱造型，驱动结构内嵌在头部端面，仅需匹配对应规格的内六角扳手即可完成拧紧操作，特别适合安装空间狭窄、沉头孔内嵌的装配场景，比如液压阀块的油路板紧固、精密设备的钣金护板锁附、3D打印机的运动组件固定，这类场景下外六角扳手无法伸入操作，内六角结构的优势就会完全凸显。

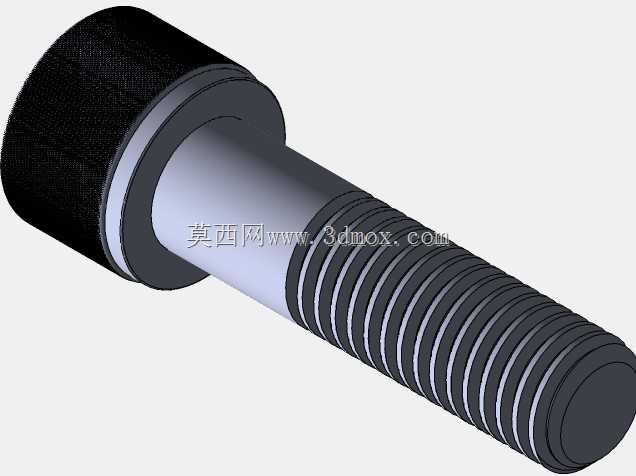

　　从设计逻辑来看，这类螺钉的建模需要严格贴合通用紧固件的尺寸规范，首先要明确螺纹规格对应的头部尺寸参数，比如常用的M6规格内六角螺钉，头部直径通常在10mm左右，头部高度约6mm，内六角驱动孔的对边尺寸为5mm，深度要保证扳手插入后不会出现打滑脱扣的情况，同时头部下端与螺杆衔接的位置要做合理的退刀结构，避免螺纹加工到头部根部产生应力集中。螺杆部分分为全螺纹与半螺纹两种形式，半螺纹款的光杆段直径与螺纹大径保持一致，光杆段的长度根据被连接件的总厚度来匹配，当被连接件为通孔结构时，光杆段可以穿过通孔，螺纹段拧入下方的螺纹孔，保证紧固后头部贴合面受力均匀，不会出现螺纹咬合在通孔壁导致的锁紧失效问题。

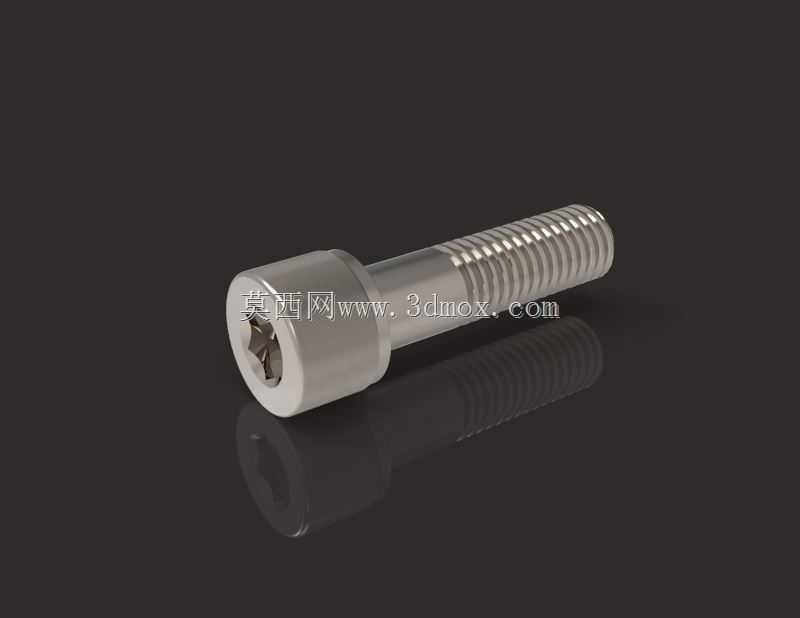

　　建模过程中，螺纹部分的处理需要兼顾装配仿真的实用性与模型轻量化需求，如果是用于整机装配的干涉检查场景，可以采用简化的装饰螺纹线来表达，减少模型面数提升大装配体的运行流畅度；如果是用于渲染出图、紧固件受力仿真的场景，则需要绘制真实的螺旋牙型，牙型角严格遵循60度公制螺纹规范，牙顶与牙底的圆弧过渡也要还原实际加工的特征，避免仿真时出现应力奇异点。头部的内六角孔边缘要做微小的倒角处理，这一细节不仅是实际生产中为了去除加工毛刺，也能引导内六角扳手顺利插入，在装配动画演示时能还原真实的操作手感，不会出现扳手与孔边缘硬干涉的违和感。

　　实际选型应用时，需要重点关注螺钉的长度与安装边界的匹配：当被连接件表面为沉头孔设计时，沉头孔的深度要略大于螺钉头部高度，保证锁紧后头部不高出安装平面，避免后续装配其他零件时出现干涉；沉头孔的直径要比头部直径大0.5-1mm，给螺钉的安装预留微小的调整余量，抵消孔位加工的位置度误差。如果是用于有震动工况的设备，比如振动筛、冲压设备的部件紧固，还要在螺钉头部下方搭配平垫与防松弹垫，建模时也要预留出垫片的安装空间，计算总装长度时要把垫片的厚度纳入考量，避免螺纹旋入深度不足导致的连接松动。

　　不同于定制化的异形连接件，这类标准内六角螺钉的设计不需要做特殊的结构创新，核心是要保证各尺寸段的参数符合通用互换要求，确保模型导入装配体后，可以直接匹配对应的螺纹孔、沉头孔特征，不需要设计人员反复调整尺寸。比如在做模组化设备设计时，标准件库中的内六角螺钉模型可以直接调用，快速完成整机的紧固件装配，大幅提升设计效率；同时模型的细节还原度要足够，比如头部的滚花标记、强度等级标识位置，虽然不影响装配，但在做产品爆炸图、装配说明书渲染时，这些细节能提升图纸的专业度，让生产端的装配人员能快速识别对应的紧固件规格，减少错装漏装的概率。

　　在一些需要频繁拆装的维护场景，比如设备的检修盖板、可更换工装的固定，内六角螺钉的圆柱头结构不会像沉头螺钉那样出现头部锥面磨损后无法拆卸的问题，只要内六角驱动孔没有被滑牙，就可以反复拆装使用，这也是这类螺钉在设备维护侧被广泛应用的原因。建模时也要考虑到这一应用特性，内六角孔的深度要符合标准要求，不能为了建模省事把孔做的过浅，否则在模拟拆装维护的场景下，会出现扳手插入深度不足无法传递扭矩的问题，和实际使用场景脱节。
