快装式密封机械封盖结构设计

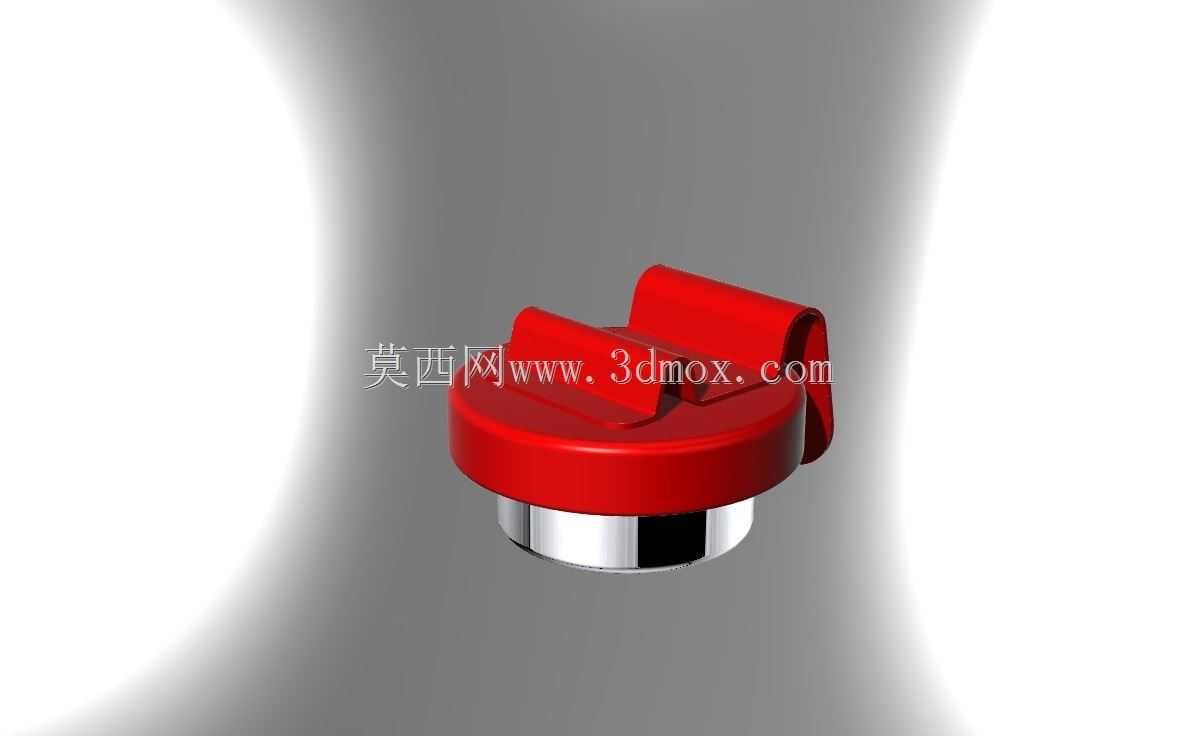

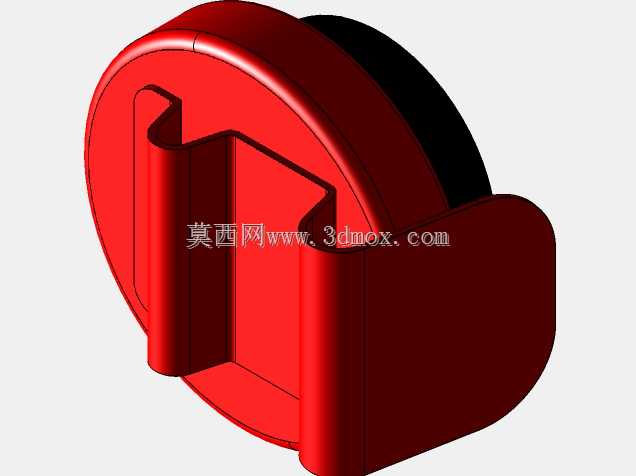

在流体输送管路、小型压力容器、车用储液腔体以及工业润滑系统的日常运维与装配场景中，封盖类零件是决定腔体密封可靠性、拆装维护效率的核心基础部件，很多现场出现的介质渗漏、维护耗时过长问题，追根溯源都和封盖的结构设计合理性直接相关。这款封盖的结构设计完全围绕实际工况的使用痛点展开，下半部分采用圆柱插接式结构，外圆尺寸按照对应安装腔体的内孔公差带做匹配设计，插接段的长度经过反复校核，既保证插入后有足够的导向长度避免安装偏斜，又不会因为插入过深占用腔体内部的有效容积，插接段的外圆表面预留了密封件安装槽位，可以根据输送介质的特性搭配O型圈、平垫片或者组合密封件，满足油液、水、低压气体等不同介质的密封需求。上半部分的盖体直径略大于插接段外圆，安装到位后盖体下端面会和腔体开口的上端面完全贴合，形成硬接触的轴向定位面，避免封盖过度插入腔体内部，同时这个贴合面也可以作为辅助密封面，在密封件出现微量渗漏时起到二次挡护的作用。盖体顶部的两个对称凸耳是整个结构的操作核心，区别于传统需要扳手拧动的螺纹封盖，这两个凸耳专门适配手动快装操作，不需要额外工具，现场操作人员只需要用手指捏住两个凸耳旋转一定角度，就可以完成封盖的锁紧或者解锁，针对需要频繁开盖检查、加注介质的工况，比如设备日常润滑点的注油口、小型试验腔体的观察口，这种结构能把单次拆装的时间压缩到几秒，大幅降低日常维护的操作成本。凸耳旁边的弯折式弹性卡扣结构是锁紧定位的关键，安装时将封盖对准腔体开口插入后，顺时针旋转到预设角度，卡扣就会自动卡入腔体开口处预设的卡槽内，形成轴向的锁止力，避免设备运行过程中因为振动、冲击导致封盖松动脱落，卡扣的弯折角度和弹性变形量经过反复调试，既保证锁紧状态下有足够的扣合力，不会因为正常的设备振动松脱，又不会因为卡扣过紧导致拆卸时需要过大的操作力，甚至出现卡扣断裂的问题。从安装边界来看，这款封盖的整体外廓尺寸紧凑，盖体顶部的凸耳和卡扣的最大外伸尺寸控制在合理范围内，安装后不会和周边的管路、线束、结构件产生干涉，不管是新设备设计时的开口布局，还是老旧设备原有封盖的替换升级，都不需要对原有腔体开口做大规模的改动，只需要在腔体开口处加工对应尺寸的卡槽和插接内孔，就可以直接适配安装。在实际选型应用中，这类封盖可以覆盖低压工况下的各类腔体密封需求，比如小型液压站的油箱注油口、切削液箱体的盖子、车用尿素罐的加注口、气动系统的小型储气罐端盖等等，相比传统的螺纹旋盖，它没有螺纹配合容易被介质中的杂质卡滞、长期使用后螺纹锈蚀无法拆卸的问题，相比纯卡扣式的塑料封盖，金属材质的结构强度更高，耐温范围更广，在有一定温度的油液工况下也不会出现材料软化变形导致密封失效的问题。设计过程中还充分考虑了加工工艺的可行性，整个零件的主体结构可以通过冲压或者压铸工艺一次成型，卡扣部分的弹性特征不需要额外装配弹簧类零件，依靠材料本身的弹性就可以实现锁紧功能，零件整体没有复杂的异形曲面，后续的去毛刺、表面处理工序都可以高效完成，适合批量生产加工，能有效控制零件的制造成本。针对不同的使用场景，还可以通过调整密封件的材质来拓展适用范围，比如接触腐蚀性介质时选用氟橡胶密封件，接触食品级介质时选用符合食品卫生要求的密封垫片，主体结构本身的尺寸不需要做改动，就可以适配不同的工况需求。在装配验证环节，这类封盖的安装容错率更高，传统螺纹封盖如果安装时没有对准螺纹，很容易出现螺纹滑牙的问题，导致整个腔体接口报废，而这款插接旋转锁紧的结构，安装时只需要对准内孔插入，旋转到卡扣卡入位就可以完成安装，对操作人员的技能要求更低，也能减少因为安装操作不当导致的零件损坏问题。
