集成油封安装位的管路支撑固定支架

　　在中小型液压站、润滑系统以及低压流体输送管路的布设场景里，这类带集成油封位的支架是很容易被忽略但又直接影响系统运行稳定性的零件，很多现场管路漏油、支架振裂的问题，追根溯源都是支架选型或者设计时没考虑密封与安装的匹配性。不同于普通的单一功能管路固定夹，这个支架把油封安装座、管路承托腔、多向安装法兰做了一体化整合，不用额外在管路上加工密封槽，也不用额外搭配密封座配件，能减少管路装配时的零件数量，降低现场安装的出错概率。

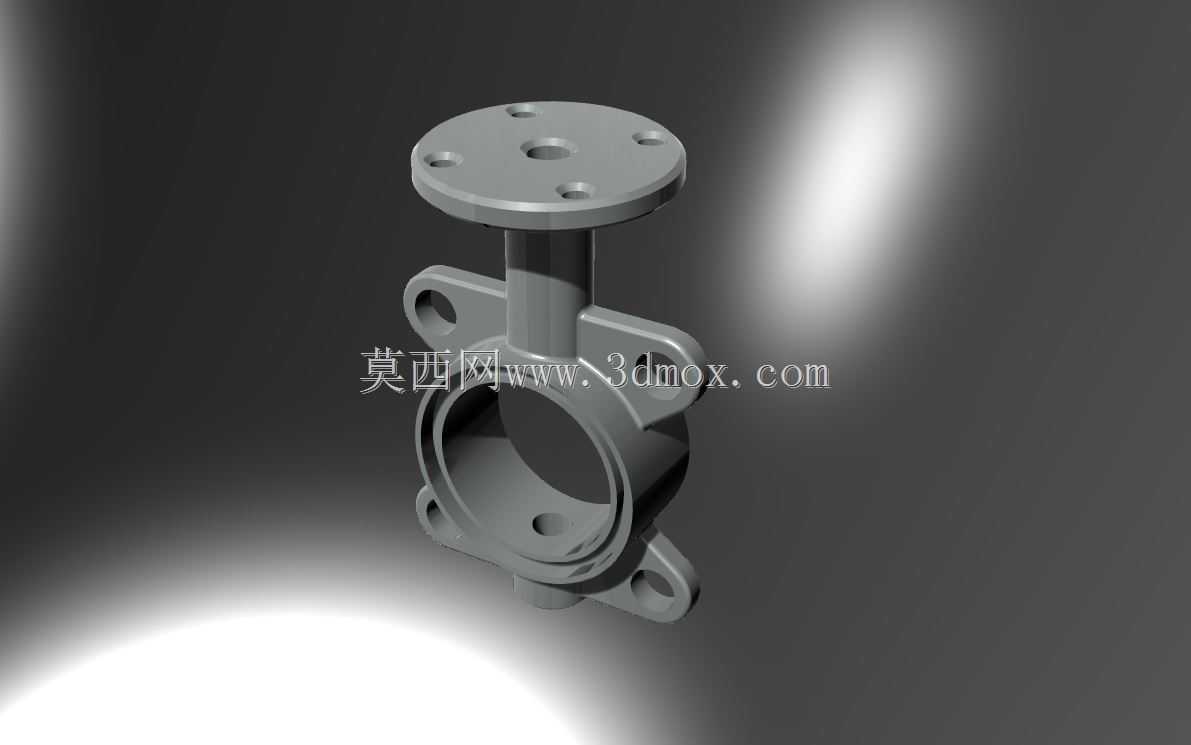

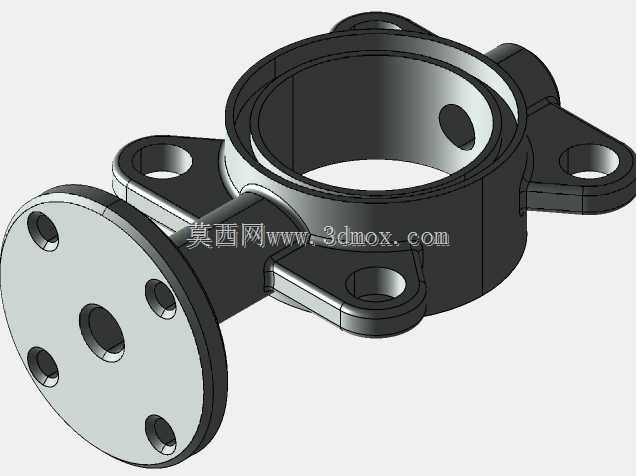

　　从结构功能来看，上部的圆形法兰是用来对接外部管路或者设备接口的，法兰面上均匀分布的四个安装孔，是适配常规的螺栓锁紧安装，孔位的位置度公差控制在0.1mm以内，能保证对接时密封面完全贴合，不会出现偏载导致的密封失效。中间的立柱段是承力结构，壁厚做了均匀的加厚处理，在管路存在流体脉冲冲击的时候，能抵消大部分径向振动力，不会因为长期振动出现立柱断裂的问题。下部的环形腔体是核心的功能区，也就是油封的安装位，这个腔体的内径尺寸是按照标准油封的外径公差设计的，腔体内壁的粗糙度控制在Ra1.6以下，能保证油封压装之后不会出现外圈渗油的问题，腔体端部的倒角是15度导向角，压装油封的时候不会刮伤油封的外圈橡胶层，避免安装过程中造成密封件损坏。

　　两侧带安装孔的耳座是用来把整个支架固定在设备基座或者安装面板上的，两个耳座的安装孔是对称分布，孔距是按照常规的安装空间预留的，既可以用螺栓穿装锁紧，也可以在安装空间受限的时候用卡扣快速固定，适配不同的现场安装条件。下部环形腔体下方延伸的两个带孔支脚，是辅助固定结构，当管路通径较大、流体冲击力较强的时候，可以在这两个支脚上加装固定螺栓，进一步提升支架的整体刚性，避免大流量工况下支架出现共振。

　　设计这类支架的时候，首先要考虑的是油封安装位的同轴度，上部对接法兰的中心和下部油封腔体的中心同轴度必须控制在0.05mm以内，不然管路穿装之后，油封的唇口会出现偏磨，用不了多久就会出现漏油的问题。其次是各个安装面的平面度，不管是上部法兰的对接面，还是两侧耳座的安装面，平面度都要控制在0.08mm以内，不然锁紧螺栓的时候会出现支架变形，导致油封腔体失圆，挤压油封造成密封失效。另外还要考虑流体的兼容性，支架的材质一般选用铸铁或者压铸铝合金，根据输送的介质不同做对应的表面处理，输送液压油的场景做发黑处理就可以，输送腐蚀性流体的场景需要做阳极氧化或者喷塑处理，避免腔体内部被介质腐蚀，刮伤油封唇口。

　　从安装边界来看，这个支架的上部法兰外径是适配常规的小通径管路，整体的安装高度不会占用过多的设备内部空间，两侧耳座的外轮廓尺寸也做了收窄处理，在密集排布管路的场景里，相邻两个支架的安装不会出现干涉。需要注意的是，安装的时候油封要提前涂抹对应的润滑脂，压装的时候要用专用工装均匀压入，不能用螺丝刀硬敲，不然会导致油封变形。穿装管路的时候，管路端部要做倒角处理，避免尖锐的管口刮伤油封的内唇口。另外支架固定的时候，所有螺栓要按照对角顺序锁紧，锁紧力矩要符合对应的螺栓规格要求，不能单边锁死导致支架偏斜。

　　在实际的设备运维中，这类集成了油封位的支架比普通支架加独立密封座的组合结构可靠性高很多，因为减少了一个配合面，也就减少了一个潜在的漏油点，而且一体化的结构在装配的时候效率更高，不用反复调整密封座和支架的同轴度，对于批量装配的生产线来说，能节省不少的装配工时。很多做小型液压设备、集中润滑系统的厂家，现在都在逐步替换原来的分体式结构，改用这类一体化的支架，实际现场的漏油故障率能降低六成以上，后期的运维成本也能随之下降。
