带安装孔位的偏心式碳质密封端盖结构

项目分类:3D模型 发布时间:2021-10-16 ID:326621
  • 带安装孔位的偏心式碳质密封端盖结构
  • 带安装孔位的偏心式碳质密封端盖结构

做设备密封结构设计的工程师大多接触过端盖类零件,这类零件看似只是腔体端部的封堵构件,实际要兼顾密封承压、安装对位、工况适配多重需求,这款偏心结构的碳质端盖,就是针对有偏置轴系穿设需求的密封腔体设计的专用构件。先从实际应用场景说起,这类碳质端盖多用于有耐磨、自润滑密封需求的旋转轴端部,常见于泵类设备的轴端密封腔、小型回转机构的端部限位密封、特种传动箱体的轴伸端封堵位置,因为碳质材料本身自润滑性好,摩擦系数低,和金属轴颈对磨的时候不会出现咬合拉伤的问题,相比普通金属端盖搭配橡胶密封圈的结构,在少油甚至无油润滑的工况下使用寿命能提升数倍,也不会出现橡胶圈老化漏液的问题。

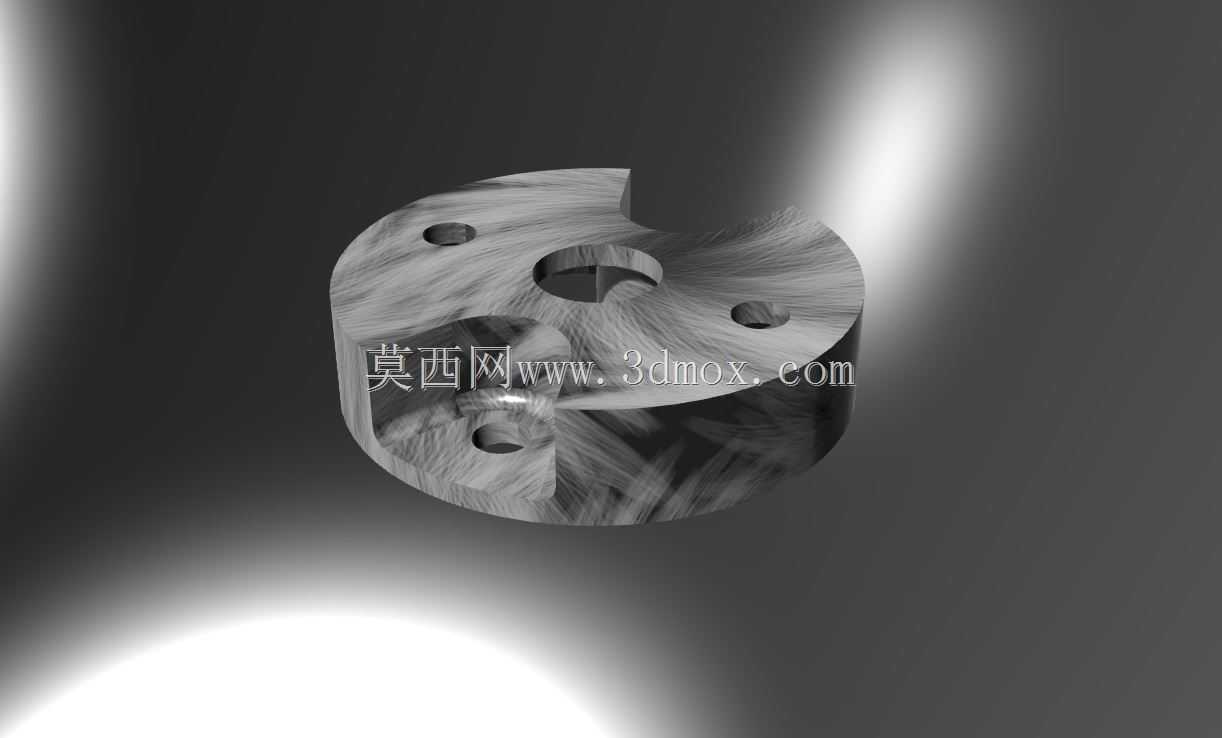

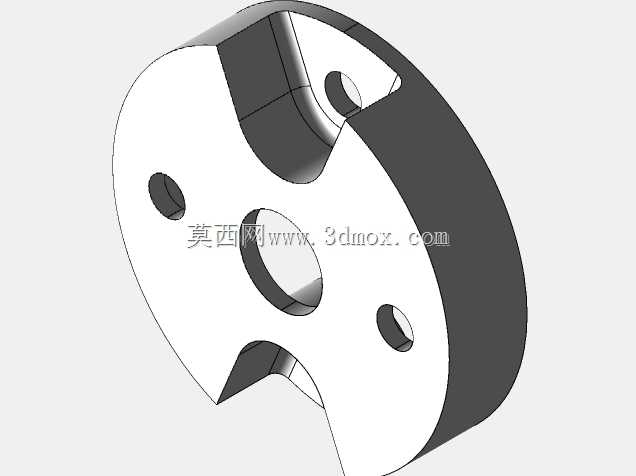

从结构功能上拆解,这款端盖主体采用偏心圆盘构型,和常规同轴端盖最大的区别是中心轴孔和端盖外圆存在固定偏心距,这个设计是为了适配腔体内部偏置布置的轴系,很多紧凑布局的传动结构里,轴的回转中心和腔体端面的中心并不重合,常规同轴端盖无法完成轴的穿设和密封,偏心结构刚好能匹配这种错位安装的需求。端盖本体上均匀布置了三个沉头安装孔,孔位沿端盖外圆的节圆分布,安装时可以通过沉头螺钉直接把端盖锁紧在腔体端面,沉头结构能保证螺钉头完全埋入端盖表面,不会突出端面干涉外部其他构件的布置,也能避免螺钉头外露积尘、被流体腐蚀的问题。端盖中心的轴孔是和轴颈配合的关键部位,孔壁的加工精度直接决定密封效果,设计时轴孔和轴颈的配合间隙要控制在合理范围,既要保证轴转动时不会和孔壁发生硬摩擦,又要避免间隙过大导致腔体内部介质泄漏。

再聊设计思路,做这款端盖的三维建模时,首先要确定的核心参数是偏心距尺寸,这个尺寸必须和腔体内部轴系的实际偏移量完全匹配,差个零点几毫米就会出现轴装不进去、或者偏心量不对导致密封间隙不均的问题。其次是安装孔的节圆直径,要和腔体端面上预设的螺纹孔位置完全对正,建模时可以先绘制端盖的外圆轮廓,再根据偏心距确定中心轴孔的位置,之后按照节圆尺寸阵列安装沉孔,最后做端盖的厚度拉伸和边角倒钝处理。这里要注意安装边界的控制,端盖的外圆直径要比腔体端面的密封止口小0.1到0.2毫米,保证端盖能顺利嵌入止口定位,不会出现安装卡滞;端盖的总厚度要匹配腔体端部的安装空间,不能过厚导致外部构件和端盖发生碰撞,也不能过薄导致结构强度不足,受压后出现变形泄漏。

从实际使用的特性来看,碳质材料的端盖本身重量轻,比同尺寸的金属端盖重量低60%以上,对于有轻量化需求的设备来说优势明显,而且碳材料的化学稳定性好,在弱腐蚀介质的工况下也能正常使用,不会像普通铸铁端盖那样容易生锈卡死。设计时还要考虑端盖和腔体之间的静密封,虽然碳盖本身和腔体端面贴合能起到一定密封作用,但在压力稍高的工况下,还是要在端盖和腔体的贴合面开设密封槽,加装O型密封圈来提升静密封效果,建模时密封槽的尺寸要根据选用的O圈线径来确定,保证O圈压缩量在合理范围,既不会压缩量过大导致O圈永久变形,也不会压缩量不足出现泄漏。另外端盖的边角位置都要做小圆角处理,避免安装时尖锐边角割伤操作人员,也能减少应力集中,防止端盖受外力冲击时出现边角崩裂的问题。

很多新手工程师做这类端盖设计时,容易忽略安装孔的沉头深度,要么沉头太浅螺钉头突出端面,要么沉头太深把端盖钻穿,建模时一定要根据选用的螺钉规格确定沉头深度,保证螺钉锁紧后端面完全齐平。还有偏心结构的位置公差,建模完成后要标注清楚轴孔相对于安装孔节圆的位置度要求,加工时才能保证偏心距的精度,避免装配件出现干涉。这类碳质端盖在实际装配时不需要额外涂抹润滑脂,依靠材料本身的自润滑特性就能和轴颈形成良好的摩擦副,日常维护也很简单,只需要定期检查端盖有没有出现裂纹、轴孔磨损量有没有超过允许值即可,相比传统的密封端盖结构,维护成本能降低不少,尤其适合在维护空间有限、不便于经常拆换密封件的设备部位使用。
