汽车动力系统固定用发动机安装支架结构

项目分类:3D模型 发布时间:2021-10-16 ID:326623
  • 汽车动力系统固定用发动机安装支架结构
  • 汽车动力系统固定用发动机安装支架结构
  • 汽车动力系统固定用发动机安装支架结构

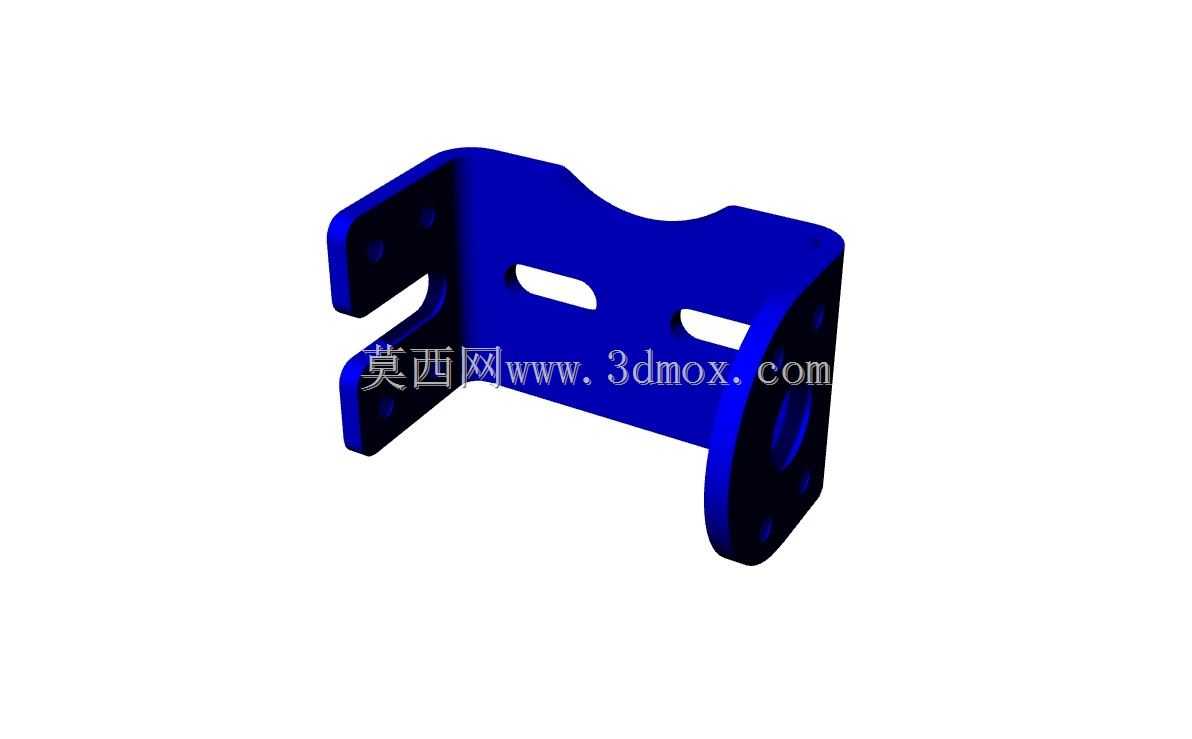

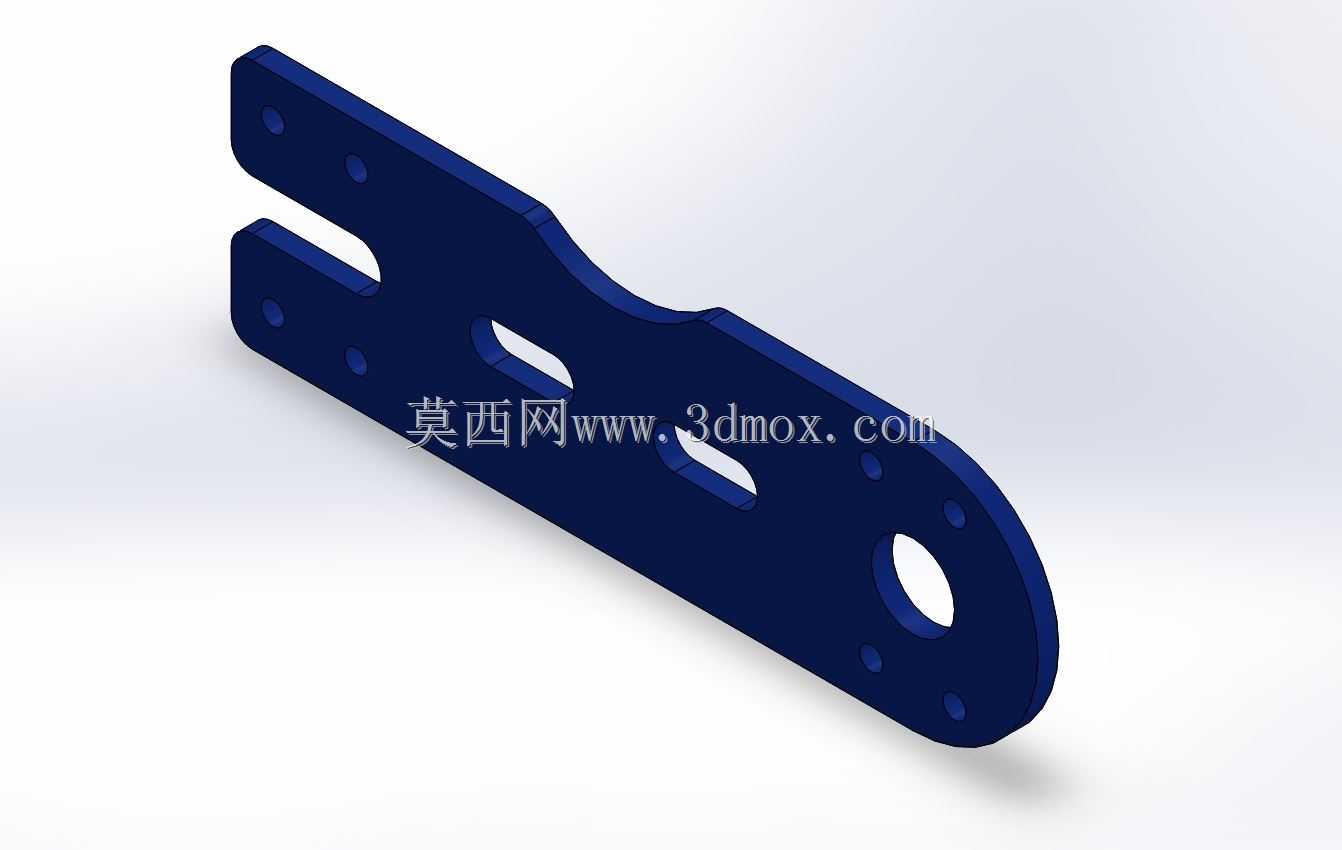

在整车动力总成的装配链路里,这类支架承担着发动机与车架/副车架之间的刚性衔接作用,日常工况下需要承接动力单元运行产生的持续振动、加减速过程的惯性冲击,还要抵消车辆经过颠簸路面时传递到底盘的交变载荷,避免动力总成出现位移、磕碰周边管线与舱内部件的情况。从结构设计逻辑来看,支架整体采用长条形异形板状构型,一端设置分叉式双安装耳结构,每个耳片上预留对应规格的螺栓过孔,用来和车架侧的安装基座对位锁紧,分叉的间隙可以避让底盘侧的凸起加强筋,不需要额外对基座做切削避让处理,降低整车侧的改造成本;另一端做圆弧收边处理,环形分布的多个安装孔对应发动机缸体侧的固定点位,孔位的排布完全匹配缸体侧的螺纹孔坐标,装配时不需要额外调整对位角度,能有效缩减总装工位的操作时长。支架中段开设的两个长条形减重孔,是在完成CAE强度仿真验证后做的轻量化优化,在不降低整体抗弯、抗扭截面系数的前提下,尽可能削减支架自身重量,减少动力总成侧的簧下/悬置质量,间接提升整车的NVH表现;中段靠近圆弧端的大尺寸圆孔,一方面可以作为装配时的对位基准孔,方便工人在总装线上快速穿入定位销完成预固定,另一方面也能为发动机侧的线束、冷却管路提供穿设避让空间,避免管线和支架硬接触出现长期磨损漏液的隐患。从安装边界来看,支架的整体厚度匹配常用的M8/M10规格螺栓的锁紧强度要求,所有安装孔的孔位同轴度公差控制在0.1mm以内,安装面的平面度公差不超过0.05mm,保证锁紧后支架和两侧安装面完全贴合,不会出现局部应力集中导致的支架断裂问题。支架的边缘全部做了倒圆角处理,没有尖锐的切削毛边,既可以避免装配过程中划伤操作人员的手套、皮肤,也能减少应力集中点,提升支架的疲劳寿命,在长时间承受交变振动载荷的工况下,不会从边角位置萌生疲劳裂纹。实际选型适配过程中,这类支架可以匹配小排量横置布局的乘用车动力单元,也可以经过尺寸缩放调整后适配轻型商用车的动力固定场景,设计时预留的孔位冗余量,可以兼容同系列不同调校版本的发动机安装需求,不需要针对每款动力参数微调的机型重新开模生产支架,能有效摊薄零部件的生产制造成本。在建模过程中,这类支架的所有安装孔位坐标都需要和整车、发动机两侧的安装点做全参数关联,一旦两侧安装点坐标出现设计变更,只需要调整对应参数就能快速更新支架模型,不需要重新绘制草图特征,大幅提升设计迭代的效率;支架的折弯、开孔特征都要充分考虑钣金冲压或者型材铣削的加工工艺可行性,避免出现无法脱模、刀具无法到达的加工死角,保证设计完成的模型可以直接对接生产环节,不需要做二次工艺整改。
