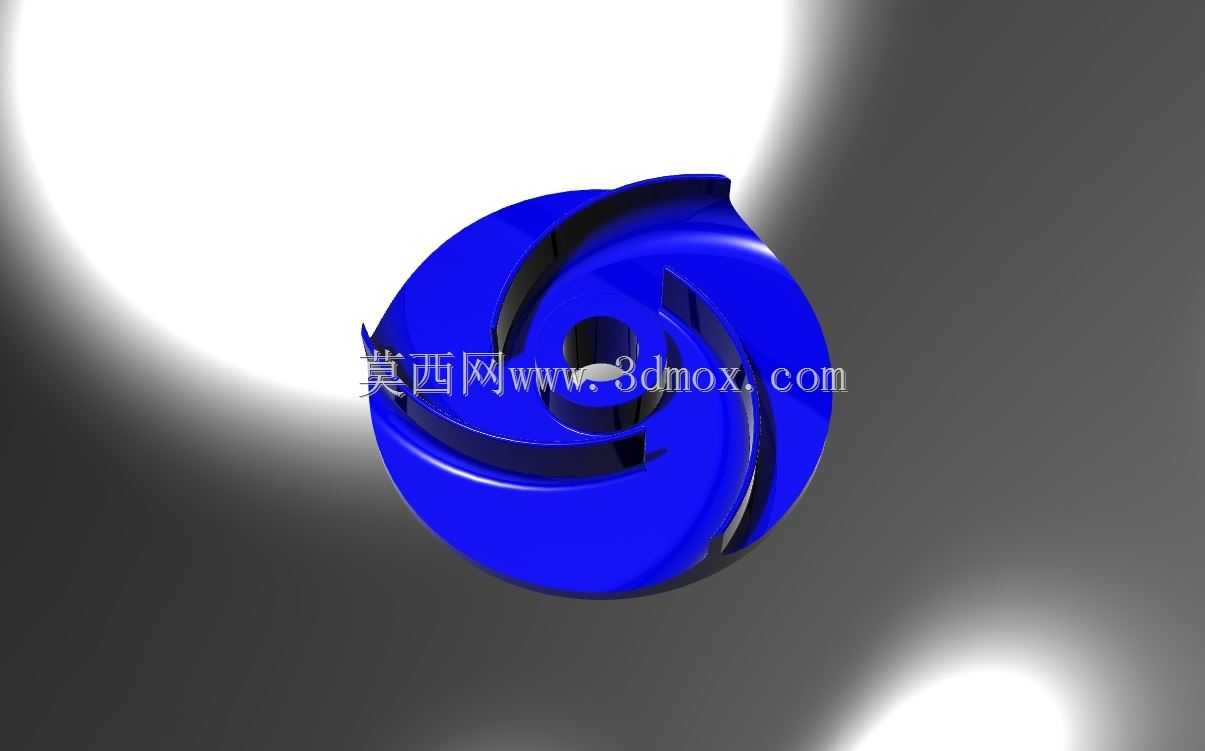

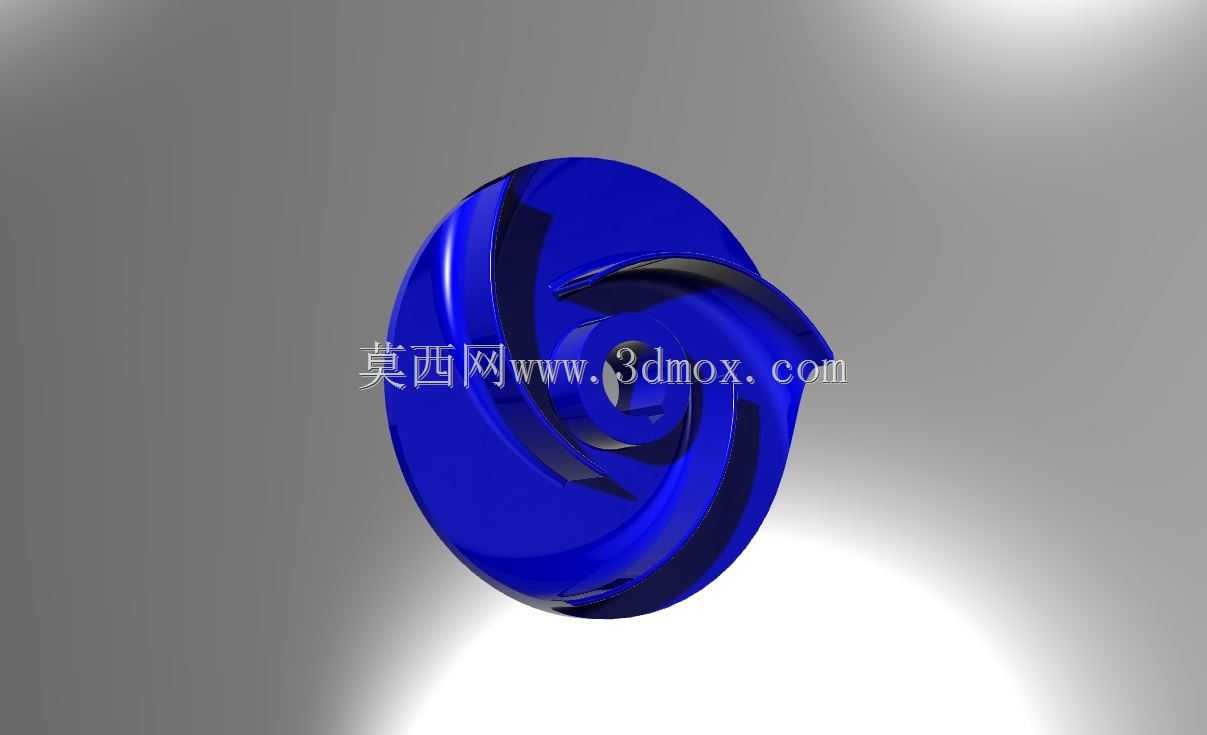

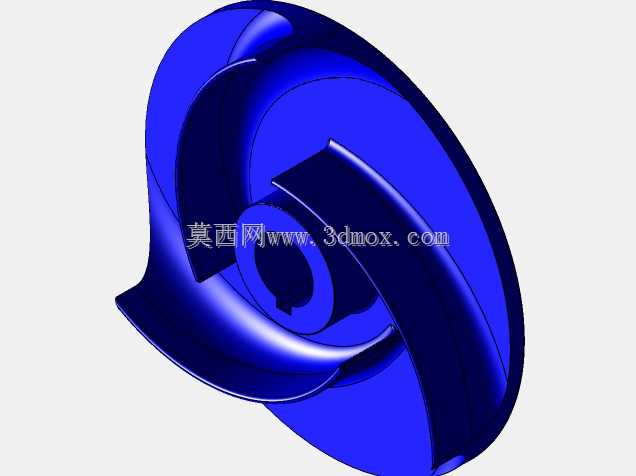

直径250mm带翼片皮带轮结构设计

在带传动系统的实际选型与结构设计中，轮体的散热表现、动平衡精度以及传动适配性，往往直接决定整套传动单元的连续运行寿命，尤其是在中高速传动、连续作业的工况场景下，常规光面皮带轮长时间运行后容易出现轮槽温升过高、带体老化加速的问题，带翼片结构的皮带轮正是针对这类工程痛点优化的传动零件。这款直径250mm的带翼片皮带轮，在常规皮带轮的轮辐外侧集成了沿圆周均匀分布的翼片结构，轮体转动过程中，翼片会随轮体同步旋转，形成定向的气流场，持续带走轮槽与传动带摩擦产生的热量，同时也能将运行过程中附着在轮体表面的粉尘、细碎杂物在离心力与气流的共同作用下甩出轮槽区域，避免杂物嵌入带与轮槽的配合面造成的传动打滑、带体异常磨损问题。从安装边界来看，该轮体的基准直径为250mm，设计过程中严格匹配对应型号三角带的轮槽角度与槽深参数，中心安装孔的同轴度公差控制在IT7级范围内，保证轮体安装到轴端后不会出现偏摆，翼片的分布采用圆周等距阵列的方式，每片翼片的型线都经过动平衡校核，轮体整体做动平衡校正时，剩余不平衡量控制在允许范围内，避免高速转动时产生额外的振动载荷传递到轴承与轴系上。实际应用场景中，这类带翼片的皮带轮多用于中小型风机、物料输送设备、农用加工机械的动力传递单元，这类设备普遍存在连续运行时间长、工作环境粉尘含量较高的特点，翼片结构带来的自散热、自清洁效果，能有效降低日常维护的频次，减少传动带的更换周期。设计过程中，翼片与轮辐、轮缘采用一体化结构设计，避免了额外拼接结构带来的应力集中问题，翼片的厚度从根部到端部做渐变处理，根部保留足够的强度支撑，端部做圆弧过渡减少风阻与转动噪音，轮槽的工作表面做粗糙度控制，保证与传动带的接触摩擦力稳定的同时，不会过度磨损带体的接触层。在安装适配层面，轮体的轴向尺寸经过优化，既保证了与对应宽度传动带的配合长度，也不会占用过多的轴系安装空间，中心孔可根据不同的轴径需求加工键槽，适配不同输出轴径的动力源，不管是与电动机直连，还是通过中间轴做二级传动，都能保证稳定的传动效率。不同于普通实心轮辐的皮带轮，这款带翼片的结构在保证轮体整体结构强度的前提下，适当降低了轮体的整体重量，减少了轴系端的转动惯量，设备启动阶段的动力冲击更小，对于小功率动力源的适配性更好，不会因为轮体自重过大造成启动负载过高的问题。在结构细节处理上，轮体的所有棱边都做了倒角处理，避免安装过程中尖锐边角划伤操作人员，也减少了应力集中点的存在，提升轮体的抗疲劳强度，长期承受交变载荷的工况下，不会在翼片根部、轮辐与轮缘的衔接位置出现裂纹扩展的问题。实际选型过程中，需要结合传动比要求、中心距参数匹配对应的带长，同时确认轮体的安装空间是否满足翼片转动的安全间隙，避免翼片转动过程中与周边的机架、护罩部件发生剐蹭，预留足够的气流流通空间，才能让翼片的散热效果得到充分发挥。
