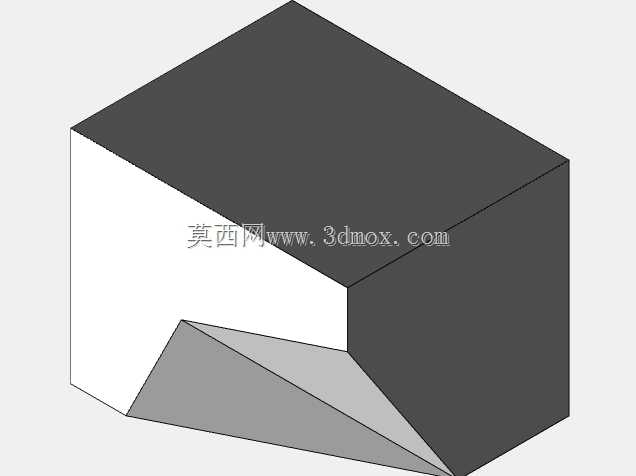

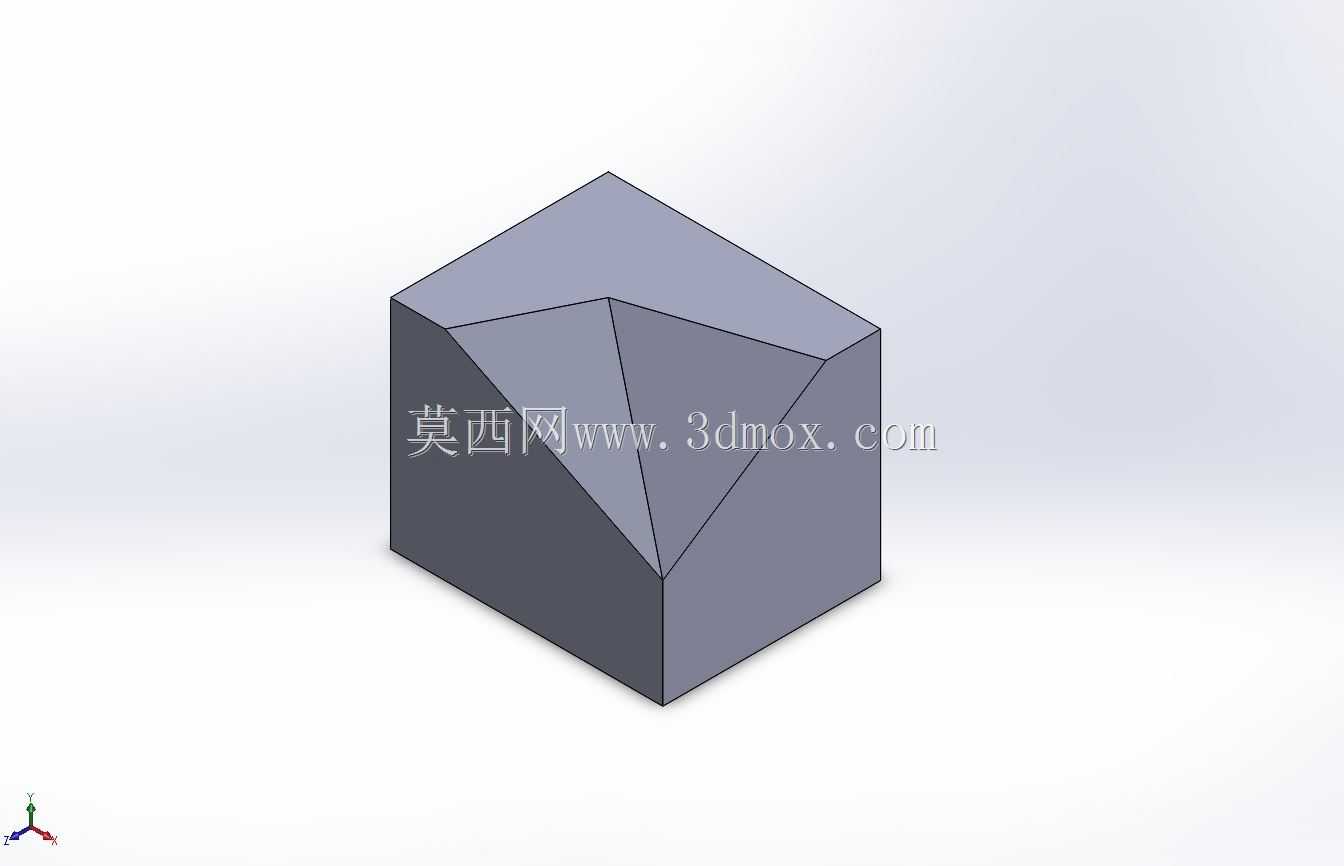

这类带内凹三角切面的立方体几何结构件,常作为多自由度运动平台的核心连接基体使用,在空间运动模拟、多轴定位工装、教学演示实验台等场景中承担载荷传递与运动导向的核心作用。区别于常规实心立方体构件,该结构在立方体的顶面区域做了对称式三角内凹切面处理,三个切面交汇于立方体内部的一个公共顶点,形成了兼具实心支撑与局部空心减重的复合结构,既保留了立方体六个外安装面的平面度优势,又通过内凹切面优化了内部应力传递路径,避免了实心立方体在多向交变载荷下的应力集中问题。
从实际使用场景来看,这类结构件多安装在三维运动平台的动平台与静平台之间,外表面的六个平面可直接加工标准安装孔位,用于连接直线驱动杆、铰接支座、传感器安装座等配套部件,不需要额外加装转接板,能有效压缩整个运动机构的整体安装空间。内凹的三角切面区域并非简单的减重挖空,三个切面的角度经过精确计算,刚好对应三个正交方向驱动构件的运动避让空间,当平台做X、Y、Z三个方向的复合运动时,驱动杆的铰接端不会与基体发生运动干涉,同时切面形成的内部棱边可作为加强筋结构,提升整个基体在斜向载荷下的抗扭刚度,相比完全实心的同尺寸立方体,该结构在重量降低18%左右的前提下,三个方向的抗弯刚度仅下降不到4%,完全满足中低载荷三维运动平台的使用要求。
设计这类结构时,首先要确定立方体的基准外形尺寸,通常根据配套运动平台的额定载荷确定外接立方体的边长,保证六个外安装面有足够的空间布置安装孔与定位销孔,安装孔的中心距需要匹配标准铰接支座的安装尺寸,避免出现孔位超出安装面边界的问题。内凹三角切面的深度需要结合驱动杆的最大摆角计算,要保证驱动杆在全行程摆动过程中,杆身与切面之间保留至少2mm的安全间隙,同时要控制切面的深度不能超过立方体边长的三分之一,避免剩余的实体壁厚过薄,导致安装孔处的螺纹啮合长度不足,影响连接可靠性。结构的实心区域主要集中在立方体的边角与外安装面背部,保证安装孔的攻丝深度不小于螺纹直径的1.5倍,空心区域集中在立方体中心与切面交汇位置,在不影响结构强度的前提下最大化去除冗余材料,降低运动构件的整体惯量,提升平台的动态响应速度。
安装边界方面,该结构件的六个外平面均为基准安装面,平面度公差需要控制在0.05mm以内,相邻面的垂直度公差不大于0.03mm,保证安装在其上的驱动构件定位精度。安装时通常以立方体的底面作为主定位面,通过两个定位销与下方的静平台做精准定位,再通过螺栓完成紧固,其余五个面可根据实际运动需求安装不同的功能部件,不需要额外调整安装基准。内凹切面的表面不需要做高精度加工,仅需要去除毛刺即可,因为该区域不承担安装与配合功能,仅作为运动避让与应力优化结构,过度加工反而会增加不必要的加工成本。在实际装配过程中,需要提前确认三个内凹切面的交汇点与立方体几何中心的重合度,偏差控制在0.1mm以内,避免因结构重心偏移导致运动平台运行时出现附加偏载,影响运动精度与驱动构件的使用寿命。
这类结构还可拓展用于几何教学演示模型,帮助学习者理解空间几何面的相交关系、实体与空心结构的受力差异,也可作为3D打印的结构验证样件,测试不同壁厚下的结构承载能力。在做三维建模时,需要优先保证外立方体的尺寸精度,再通过拉伸切除或者放样切除的方式生成内凹三角切面,建模过程中要注意切面与外棱边的倒圆角处理,所有内部棱边倒R1-R2的圆角,避免热处理或者加载过程中出现应力开裂的问题,外部棱边可根据安装需求倒C0.5的倒角,去除锐边防止装配时划伤操作人员。
