蓝色航空接线端子结构设计

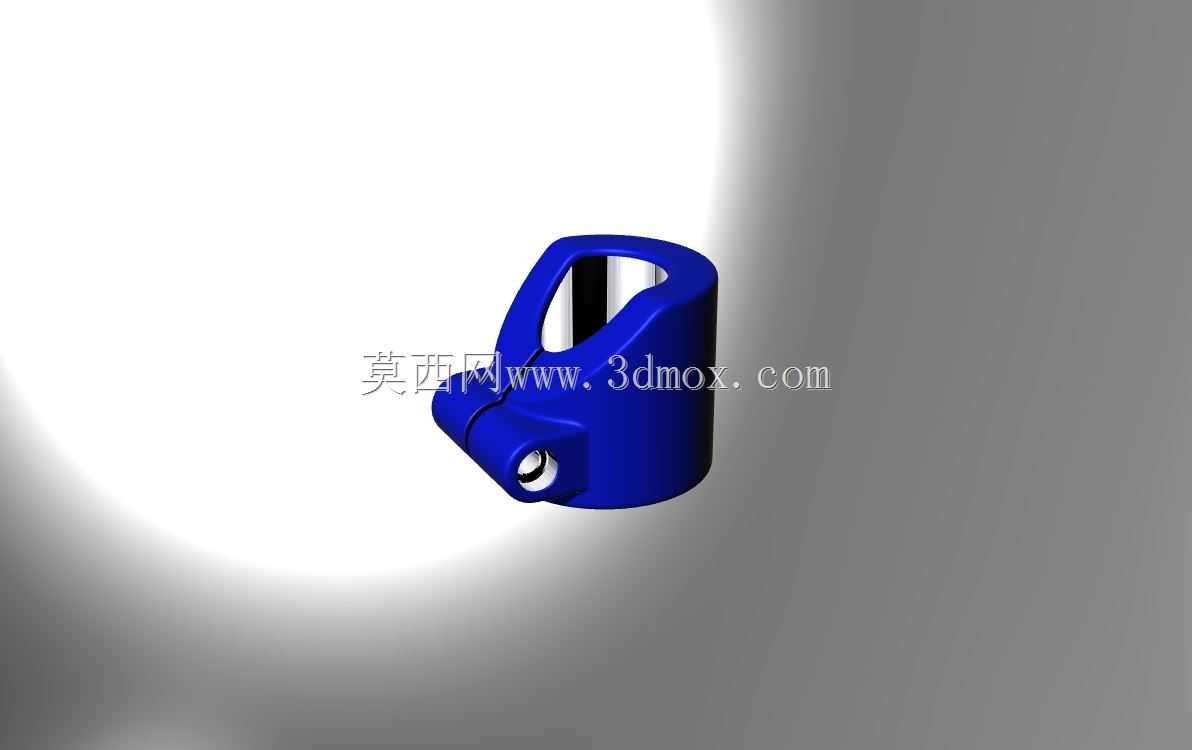

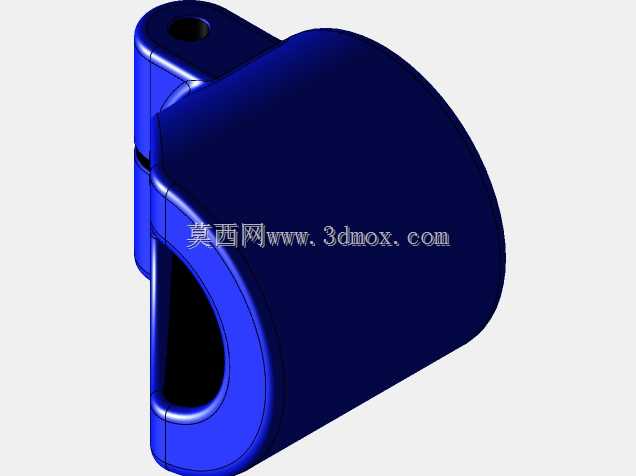

在航空机载电气布线系统里，这类接线端子是线束排布中不可或缺的基础连接件，主要承担舱内信号线路、低压供电线路的终端接驳与固定作用，区别于普通民用接线件，航空场景下的端子需要兼顾抗振动、耐温差、绝缘性能稳定的多重要求，避免飞行过程中因气流颠簸、温度骤变出现接线松脱、接触不良的故障。从结构上看，这个端子主体采用一体化注塑包覆结构，外部蓝色绝缘层完全包裹内部导电嵌件，仅在接线端和固定端预留装配开口，能有效避免舱内凝露、积尘引发的线路短路问题。上部的大尺寸穿线孔是主进线位，孔内壁做了圆角过渡处理，穿线时不会划伤导线外层绝缘皮，孔侧预留的紧定螺丝位可以在导线插入后拧紧紧定螺钉，将导线线芯与内部导电件牢牢压合，即使承受持续的振动载荷也不会出现线芯脱出的情况。下部带孔的铰接位是端子的固定安装端，这个位置可以通过销轴或者螺栓将端子固定在设备舱的布线支架上，铰接结构允许端子在一定角度范围内微调，适配不同走向的线束排布，避免线束在端子根部出现过度弯折导致的线芯疲劳断裂。设计过程中首先要考虑的是绝缘层的壁厚均匀性，整个蓝色包覆层的壁厚控制在2mm左右，既不会因为壁厚过薄导致绝缘强度不足，也不会因为壁厚过大造成材料浪费、整体尺寸超标，内部导电嵌件采用嵌件注塑的工艺与外部绝缘层结合，嵌件表面做了滚花处理，注塑后绝缘层与嵌件之间不会出现相对转动或者窜动，保证长期使用的结构稳定性。安装边界方面，这个端子的整体外轮廓没有尖锐棱角，所有边角都做了R1以上的圆角处理，在密集布线的舱内空间里，不会划伤相邻的导线绝缘层，固定端的铰接孔轴线与主穿线孔轴线呈垂直布局，安装时可以根据线束走向选择水平或者垂直的固定方向，不需要额外增加转接件就能适配大部分舱内布线场景。实际使用时，这类端子通常成组排布在设备舱的分线区域，每一个端子对应一条独立线路，外部绝缘层的颜色也可以作为线路区分的标识，比如蓝色对应信号线路、红色对应供电线路，方便地勤人员后期检修排查。结构设计时还特意在紧定螺丝的对应位置做了沉台设计，螺丝拧紧后螺丝头部不会突出端子外表面，避免相邻端子之间因为螺丝突出出现安全距离不足的问题，铰接位的孔内做了衬套嵌件，频繁调整角度时也不会磨损绝缘层本体，延长端子的整体使用寿命。在机载环境的温度循环测试场景下，这种一体化包覆的结构能保证-40℃到85℃的温度区间内绝缘层不会出现开裂、变形，内部导电件的接触电阻始终保持在合格范围内，满足航空设备的环境适应性要求。和普通的螺钉压接端子不同，这个端子的进线孔内部做了防滑齿结构，导线插入压接后，线芯会被防滑齿卡住，即使承受一定的拉拽力也不会从端子内脱出，配合铰接式的固定结构，能很好地吸收线束在振动过程中产生的拉扯应力，避免应力直接传递到线芯与导电件的连接位置。整个端子的外形尺寸控制得非常紧凑，在狭小的设备舱布线空间里，单位面积内可以排布更多的接线点位，不需要预留过大的操作空间，后期维护时只需要用普通的螺丝刀就能完成接线和拆卸操作，不需要专用工具，降低地勤维护的工具要求。
