金属质感圆弧曲面四面体结构件

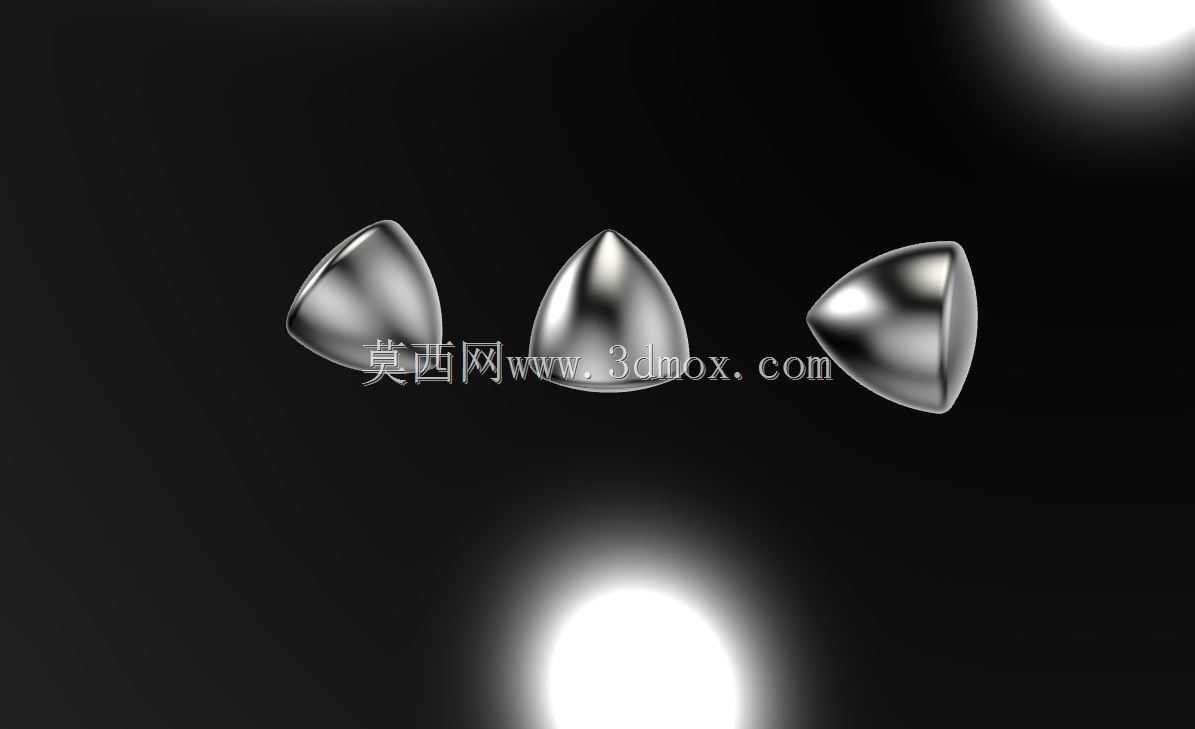

这类带圆弧过渡的四面体结构件，在流体分散设备、物料均化装置里有很实际的应用场景，不少静态混合单元的端部分流结构，就会采用这种全曲面无锐边的构型，避免物料流经时出现挂壁、滞流的死角，尤其是处理高粘度流体、带细小颗粒的浆料时，无棱角的曲面能大幅降低物料残留的概率，减少设备停机清理的频次。从结构设计的角度看，这个构件没有采用常规正四面体的平面棱边结构，而是将所有棱边、顶点都做了大曲率圆弧过渡，三个展示角度能看到，每个面都不是平直的平面，而是带有平缓外凸的弧面，相邻面之间的过渡圆角完全相切，没有曲率突变的位置，这种设计首先能降低结构的应力集中系数，常规带尖锐棱边的四面体结构，在承受交变载荷、冲击载荷时，棱边位置的应力集中系数能达到3以上，很容易从棱边位置萌生疲劳裂纹，而全圆弧过渡的构型，能把应力集中系数控制在1.2以内，大幅提升构件的抗疲劳性能。在实际设备装配中，这类构件通常作为分流嵌件安装在混合腔体的进出料端，安装边界需要匹配腔体内径的圆弧面，因此构件的外轮廓所有弧面的曲率都需要和腔体内壁做适配设计，保证安装后构件与腔壁之间没有过大的装配间隙，避免物料从间隙处走短路，影响混合分散的效果。设计这类构件的时候，不能直接用常规四面体特征做倒圆角处理，因为常规倒圆角在三个面交汇的顶点位置很容易出现曲率畸变，生成褶皱面或者无法加厚的曲面，正确的建模思路是先确定四个顶点的空间位置，再以每个顶点为基准做相切的球面裁切，通过曲面缝合、加厚的方式生成实体，保证所有曲面之间都是G2连续的，这样加工出来的构件表面才会顺滑无棱，不管是采用金属抛光处理还是镜面电镀处理，都不会出现棱线错位、曲面凹凸的缺陷。从功能特性上看，这种全圆弧四面体在流体通道里，能对迎面而来的物料流进行多方向的分流，弧面的导向作用能让物料分成多股沿着弧面切向流动，在构件后方形成多股旋向不同的涡流，提升物料的混合均匀度，相比带锐边的分流构件，这种圆弧构型的流动阻力更小，相同流量下的压损能降低15%左右，对于低压输送的物料系统来说，能有效降低输送泵的输出功率，减少能耗。另外在一些装饰性五金、工业设计展品领域，这种金属质感的圆弧四面体也会作为外观装饰件使用，这时候对曲面的光顺度要求更高，需要保证不同角度观察时，表面的反光是连续流畅的，没有局部的光影扭曲，这就要求建模时所有曲面的控制点排布均匀，避免出现局部曲率波动。在安装固定方面，这类构件如果作为嵌件使用，通常会在其中一个弧面上加工定位沉孔，沉孔的位置需要做在弧面的法向方向，保证安装螺丝锁紧时，受力方向垂直于安装面，不会出现侧向分力导致构件移位，同时沉孔的边缘也要做和外表面一致的圆弧过渡，避免安装位置出现新的锐边死角。做结构强度校核的时候，要重点关注三个弧面交汇位置的壁厚，因为曲面缝合加厚的时候，交汇位置很容易出现壁厚不均的问题，如果局部壁厚过薄，在承受流体冲击或者安装锁紧力的时候，容易出现局部变形，因此建模完成后需要做壁厚分析，保证整个构件的壁厚偏差控制在公称壁厚的10%以内，对于有承压要求的使用场景，还要做1.5倍工作压力的仿真校核，确认最大应力位置的安全系数满足设计要求。
