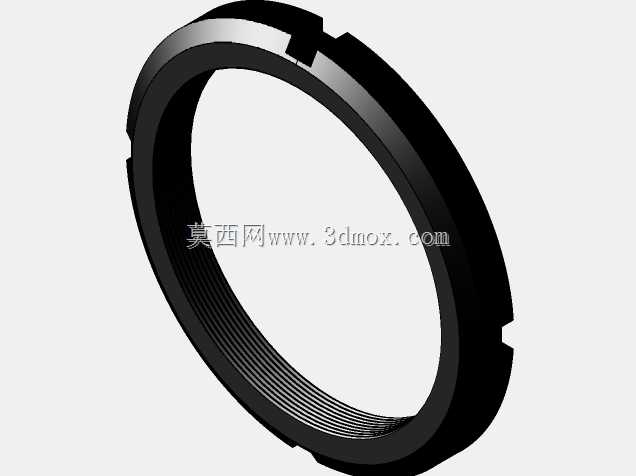

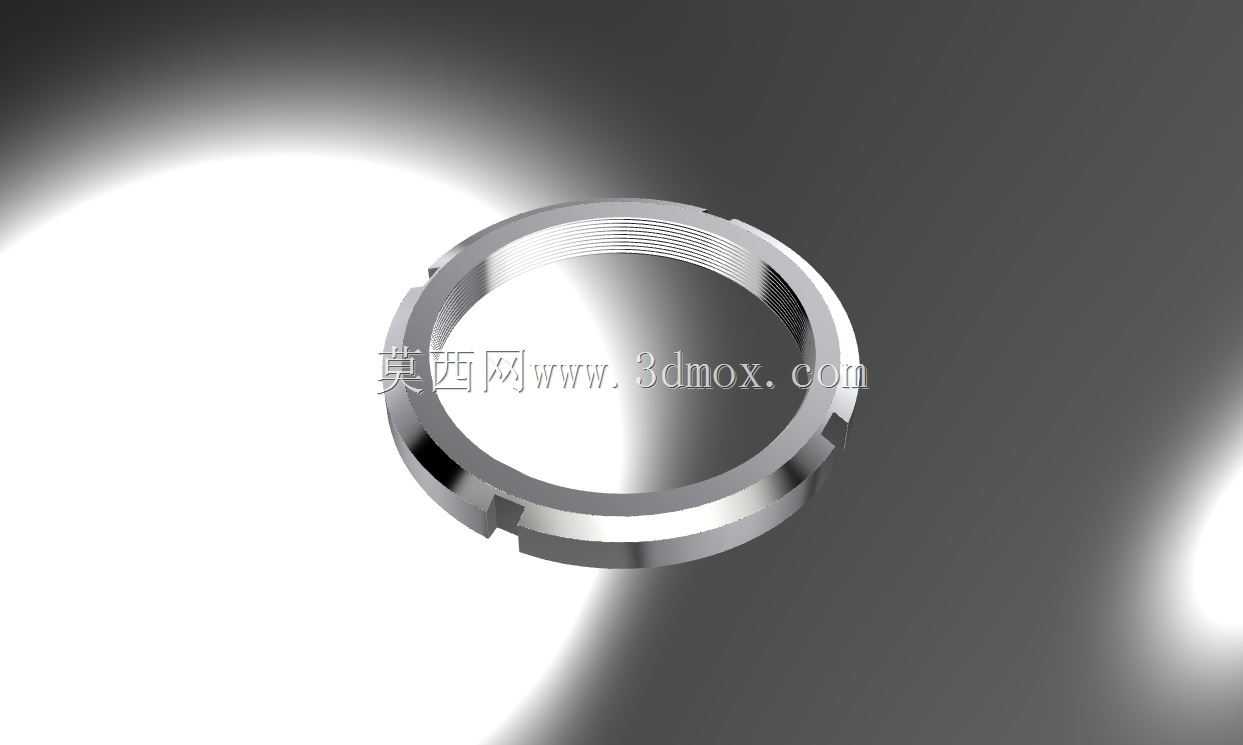

DIN981标准KM型径向锁紧圆螺母

在各类需要轴向定位与防松的机械装配场景中，这类带径向锁紧槽的圆螺母是应用频次极高的紧固件，常见于机床主轴组件、轴承座轴向固定、输送辊筒两端定位、液压油缸端盖锁紧、减速机输入输出轴的轴承预紧工位，区别于普通六角螺母，它不需要大尺寸的扳手空间，可在轴端周边空间局促的位置完成锁紧操作，尤其适合轴系零件的轴向位置精准限定。从结构设计来看，该螺母遵循DIN981标准的尺寸规范，整体为带内螺纹的环形结构，外圆上均匀分布四个径向锁紧槽，这四个槽并非用于普通卡钳扳手的夹持，而是配合配套的锁紧卡箍使用：当螺母旋至轴上指定位置、完成轴承预紧间隙或零件轴向位置调整后，将卡箍卡入外圆的槽内，通过卡箍的收紧力让螺母产生微量径向形变，使内螺纹与轴上外螺纹之间产生足够的径向抱紧力，以此抵消设备运行过程中因振动、冲击带来的螺纹副松动风险，相比普通的止动垫圈防松结构，这种锁紧方式不会在轴上加工止动槽，不会削弱轴的抗弯截面强度，也不会因止动垫圈的折边断裂引发防松失效。在实际选型与装配过程中，需要重点关注几个安装边界参数：首先是内螺纹的公称直径与螺距必须与配套轴的外螺纹完全匹配，螺纹公差带通常选用中等精度配合，既保证旋合顺畅，又避免配合间隙过大带来的锁紧后轴向窜动；其次是螺母的外径尺寸要匹配安装位置的沉孔空间，部分轴承座的端盖沉孔是专门适配对应规格KM螺母的，若外径偏差过大，会出现螺母无法沉入沉孔、端盖无法装配的问题；第三是螺母的厚度尺寸直接决定了内螺纹的旋合长度，足够的旋合长度才能保证螺纹副的承载能力，避免重载下螺纹滑牙，这类标准螺母的厚度是经过载荷校核的，选型时不要随意用同螺纹规格的薄螺母替代。从实际使用反馈来看，这类锁紧螺母在高速旋转的轴系中优势尤为明显，比如机床主轴的前端轴承锁紧位置，主轴转速往往达到数千转甚至上万转，普通螺母在高速振动下容易出现退牙松动，导致轴承预紧力丧失，引发主轴跳动超差、加工表面振纹等问题，而KM型锁紧螺母通过径向抱紧的方式，在高速运转下仍能保持稳定的锁紧力矩，不需要频繁停机复紧。在设计轴系结构时，很多新手工程师容易忽略螺母的装拆空间预留，这类螺母的装拆需要使用专用的钩形扳手或者锁紧卡箍工具，因此在螺母的外侧需要预留足够的工具操作空间，不要将其他零件布置在紧贴螺母外圆槽的位置，否则后续维护时无法将工具卡入槽内，只能破坏性拆卸螺母。另外，这类螺母的四个锁紧槽是对称分布的，在旋紧过程中可以通过槽的位置判断螺母的旋入角度，方便在多螺母装配的工位保持一致的锁紧力矩，比如同一根轴上两端同时使用KM螺母锁紧轴承时，可以通过对齐槽的位置来保证两端的锁紧程度相近，避免轴承出现偏载。在材料选择上，这类螺母通常采用中碳钢经调质处理，表面做氧化或者镀锌防锈处理，既保证足够的强度与韧性，又能适应普通工业环境下的防锈需求，在有腐蚀介质的工况下，也可以选用不锈钢材质的同规格产品，但需要注意不锈钢材质的螺纹咬死风险，装配时需要在螺纹表面涂抹适量的防卡剂。从建模逻辑来看，构建该模型时首先要确定内螺纹的公称直径与螺距，按照标准规定的牙型绘制内螺纹特征，然后绘制环形基体，在外圆上切除出四个均匀分布的锁紧槽，槽的宽度与深度要严格遵循标准尺寸，保证配套卡箍能够顺利卡入，最后在外圆的棱边处做小尺寸的倒角处理，去除锐边，避免装配时划伤操作人员或者刮损相邻零件的表面。很多工程师在建模时容易忽略螺纹收尾的结构，实际上这类螺母的内螺纹两端都有引导倒角，方便旋入轴端的螺纹，不会出现螺纹对中困难、乱牙的问题。在装配验证环节，将螺母模型装配到轴模型上时，可以通过干涉检查功能确认螺母与相邻轴承、轴肩、端盖之间的间隙是否合理，尤其是螺母的端面与轴承内圈端面的贴合度，要保证整个端面完全贴合，避免出现局部接触导致的锁紧力不均。
