弯臂式安全锁固定连接支架结构设计

在各类带安全防护闭锁需求的机械设备、工业柜体、防护栏装置中，安全锁的安装定位精度直接决定锁具的锁止可靠性与长期使用稳定性，这款弯臂式安全锁支架正是为适配狭窄安装空间内的锁具错位固定需求开发的专用连接构件。从实际应用场景来看，这类支架常被用在设备安全门的非平面安装位、钣金护罩的转角锁止位、小型工业机具的锁扣固定位，当锁体安装基准面与锁舌配合面存在高度差或者水平错位时，直板式支架无法完成跨位面连接，而这款带弯折臂的结构刚好可以填补安装位之间的空间差，不需要额外增加垫块或者转接件，就能让锁体与锁扣保持精准对位，避免出现锁舌卡滞、锁止不到位的安全隐患。

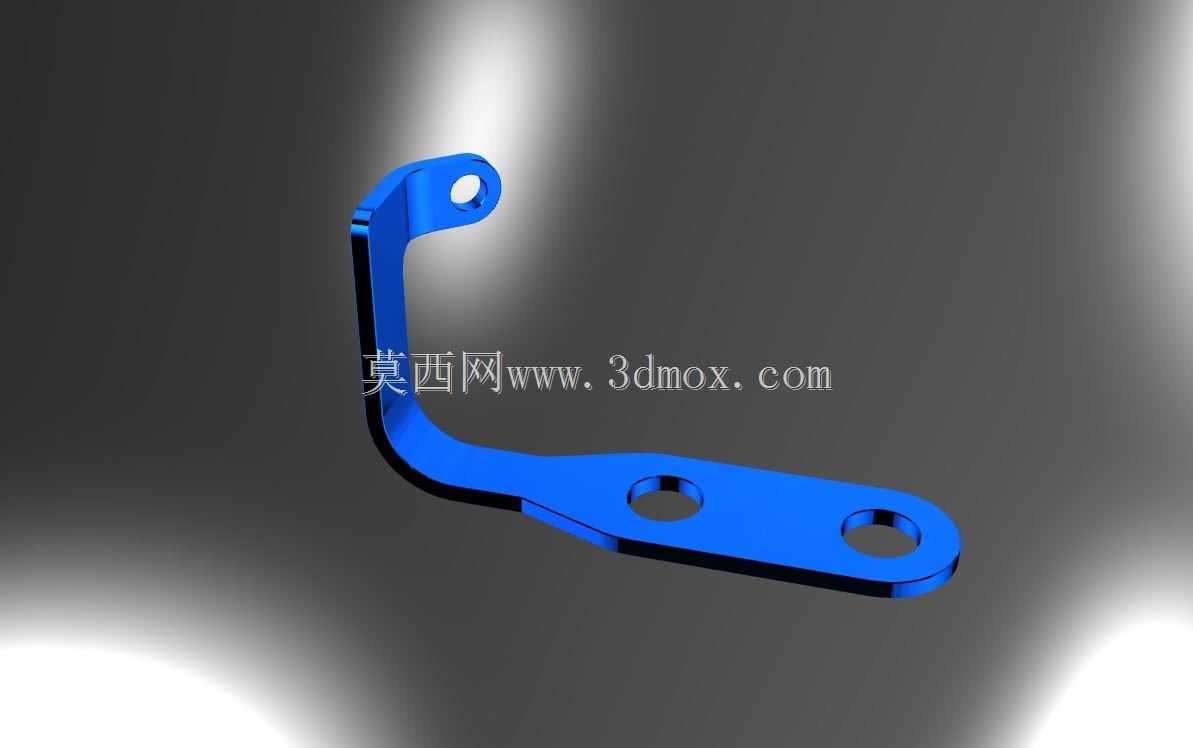

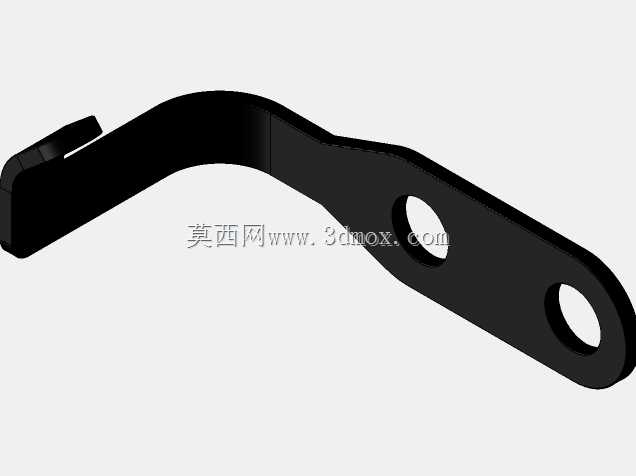

从功能特性上看，这款支架采用一体化弯折成型结构，整体没有拼接焊缝，避免了焊接变形带来的安装孔位偏移问题，结构刚性足以承受日常开关锁带来的反复冲击载荷，长期使用不会出现臂部变形导致的锁位偏移。支架上共设置三个安装孔，其中弯折臂顶端的单孔用于与安全锁本体进行固定连接，平直段的两个并列通孔用于将整个支架锁紧在设备安装基座上，三孔的布局形成稳定的三角形受力结构，开关锁过程中产生的横向、纵向作用力可以通过三个安装点均匀分散到基座上，不会出现单点受力过大导致的支架松动、孔位滑牙问题。孔位边缘都做了倒角处理，既可以去除冲压毛刺避免安装时划伤操作人员，也能让固定螺丝顺利导入孔位，降低装配对位的难度。

设计过程中，首先要明确安装边界的约束条件：弯折臂的垂直高度需要匹配锁体安装面与基座面的实际落差，高度过低会导致锁体与基座发生干涉，高度过高则会让支架臂部的力臂变长，同等受力下形变风险提升，因此弯折段的折弯半径做了合理优化，既避免折弯处应力集中导致的断裂风险，也控制了臂部的悬空长度，保证结构刚性。平直段的两个安装孔中心距需要适配常见的设备安装螺孔间距，孔位的公差控制在合理范围内，既保证安装时的对位余量，也不会因为间隙过大导致锁体安装后出现晃动。支架整体的厚度选择兼顾了强度与安装空间需求，不会因为厚度过大导致锁体安装后突出过多，也不会因为厚度过薄导致支架受力后变形。

从实际装配的角度考量，支架的弯折角度做了精准控制，保证安装后锁体的锁舌伸出方向与锁扣位置完全对正，不需要在装配时额外掰动支架调整角度，降低现场装配的调整工作量。支架表面的处理可以适配不同的使用环境，在常规室内设备上可以做喷塑处理提升防锈能力，在有腐蚀风险的工况下可以做镀锌或者镀镍处理，适配不同场景的防护需求。在选型适配时，需要先确认锁体的安装孔尺寸、安装面落差值、基座的孔位间距三个核心参数，只要这三个参数与支架的设计边界匹配，就可以直接替换使用，不需要重新设计定制支架，大幅缩短设备的开发与维护周期。这类支架虽然属于小型五金连接件，但在安全锁止系统中起到的作用至关重要，一旦支架出现变形或者断裂，会直接导致安全锁失效，引发设备误启动或者防护门意外开启的安全事故，因此在结构设计时对弯折处的应力集中、孔位的受力强度都做了针对性的强化，保证在长期反复受力的工况下依然能保持结构稳定性。
