法兰式带锁紧结构轴承安装支座

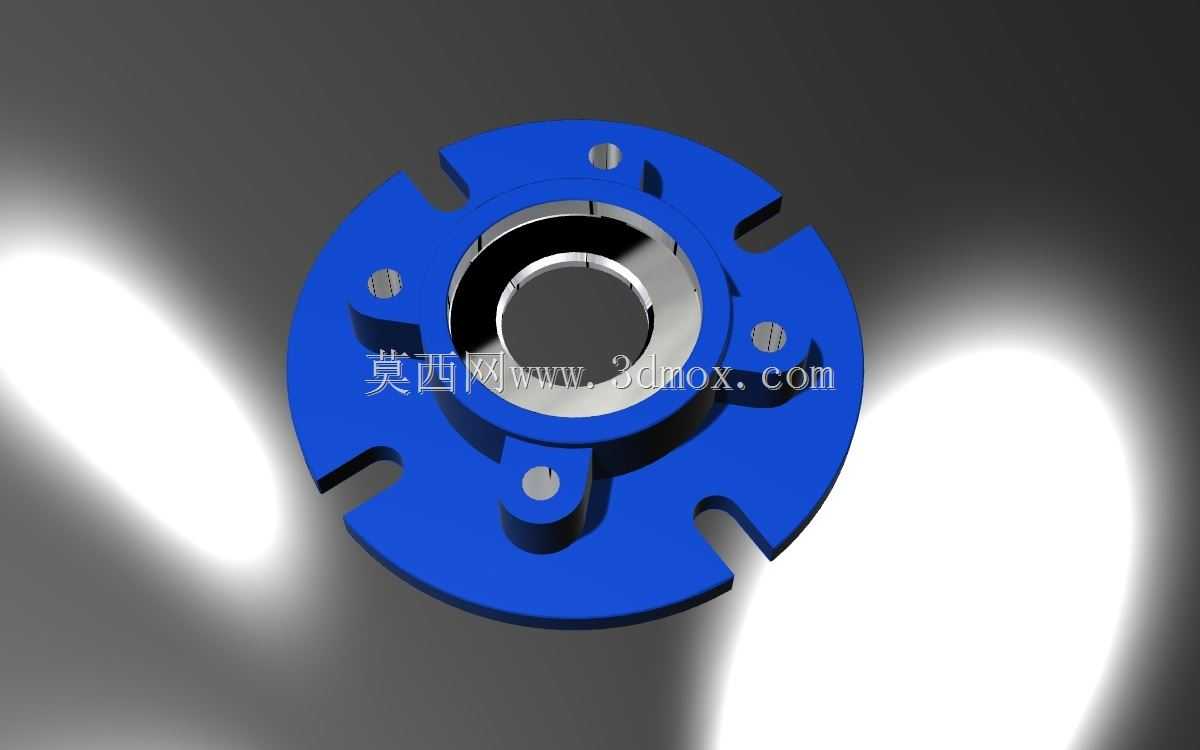

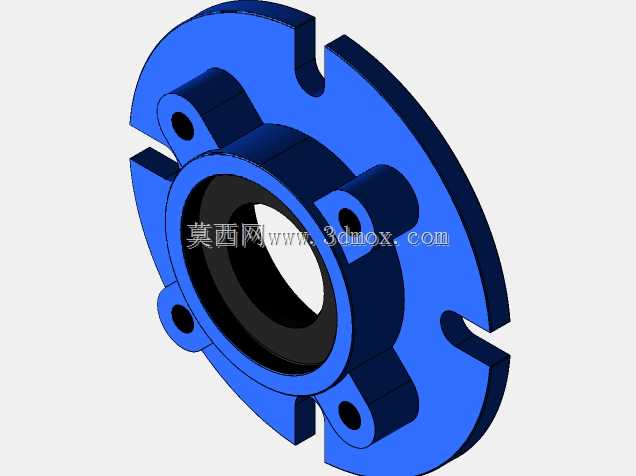

在各类旋转传动设备的布局中，这类带周向锁紧结构的法兰式轴承支座，是承担径向与少量轴向载荷、保障转轴回转精度的核心支撑部件，常见于轻工输送线、小型风机组、精密检测转台、包装设备的动力传递工位，区别于传统剖分式轴承座的厚重结构，这款一体式法兰支座更适合安装空间紧凑、对支撑件同轴度要求较高的工况场景。从实际使用场景来看，这类支座不需要额外铸造厚重的安装基座，依靠法兰盘上的周向开槽即可完成快速对位安装，在设备维护更换轴承时，不需要拆解整段传动链路，仅需松开周向的锁紧螺钉，即可取出内嵌的轴瓦或轴承外圈完成更换，大幅缩短产线停机维护的时间。设计层面上，支座主体采用圆盘式法兰结构，法兰边缘均匀分布四个开口式安装槽，相比圆孔安装位，开口槽允许安装时存在一定的位置公差，在机架加工孔位存在小幅偏差时也能顺利完成装配，降低了配套机架的加工精度要求；法兰盘面凸起的轴承容纳腔做了台阶式限位设计，轴承装入后端面可抵在台阶面上，避免转轴运转时轴承发生轴向窜动，容纳腔侧壁均匀分布的三颗紧定螺钉，可在轴承装入后从周向顶紧轴承外圈，抵消转轴启停瞬间产生的冲击载荷，防止轴承外圈在腔体内发生跟转磨损。从安装边界来看，法兰盘的外径尺寸适配常规中小型深沟球轴承、角接触轴承的安装尺寸，安装槽的开孔宽度适配市面常用的M6-M10规格的安装螺栓，轴承容纳腔的深度与标准轴承的外圈宽度匹配，不需要额外加装调整垫片即可完成轴承的轴向定位；支座中心的通孔直径根据适配轴承的内孔范围做了避让设计，不会与穿过的转轴发生运动干涉，腔体内部预留了少量润滑脂存储空间，可在长期运转过程中持续为轴承提供润滑，减少日常维护的注脂频次。实际选型应用时，需要注意这款支座的承载特性更适合中等载荷、中低转速的传动场景，由于采用了周向螺钉锁紧的结构，不适合重载冲击的工况，比如重型破碎机、大吨位输送机的主传动支撑就不适用，但在自动化生产线的从动辊支撑、小型物料分选设备的转台支撑、实验室小型试验装置的转轴定位这类场景下，这款支座的紧凑结构和快速安装特性能够很好地匹配需求。建模过程中需要重点关注几个配合尺寸的公差控制：轴承容纳腔的内径公差需要按照基孔制过渡配合选取，保证轴承装入后不会出现过松打滑或者过紧无法装配的问题；法兰安装面的平面度需要控制在合理范围内，避免安装后支座发生倾斜导致转轴别劲，加速轴承磨损；紧定螺钉的螺纹孔需要垂直于容纳腔的圆柱面，保证螺钉顶紧时受力均匀，不会出现局部应力集中导致轴承外圈变形。另外，法兰盘上的开口安装槽在设计时做了圆角过渡处理，避免槽口位置出现应力集中，在设备长期运行产生振动时，不会从槽口位置发生开裂失效；容纳腔的外边缘做了倒角处理，既方便轴承安装时的导向，也能去除加工毛刺避免划伤安装人员。在配套使用时，这款支座可以直接通过螺栓固定在设备的安装立板或者水平台面上，不需要额外加工定位止口，依靠安装槽的锁紧力即可满足定位需求，对于需要频繁调整转轴位置的调试工位，开口槽的结构还允许支座在小范围内调整中心位置，方便传动链路的同轴度校准。
