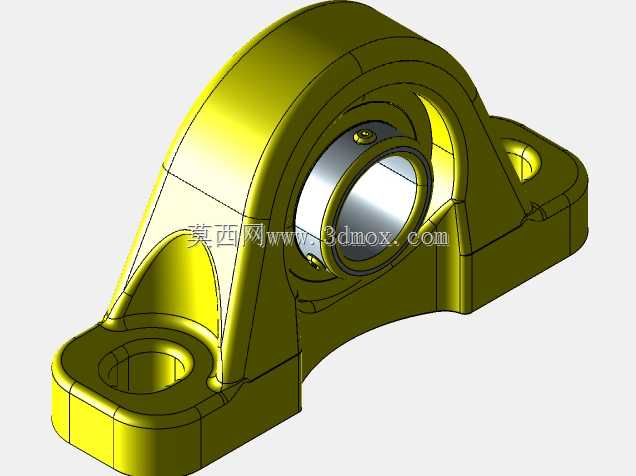

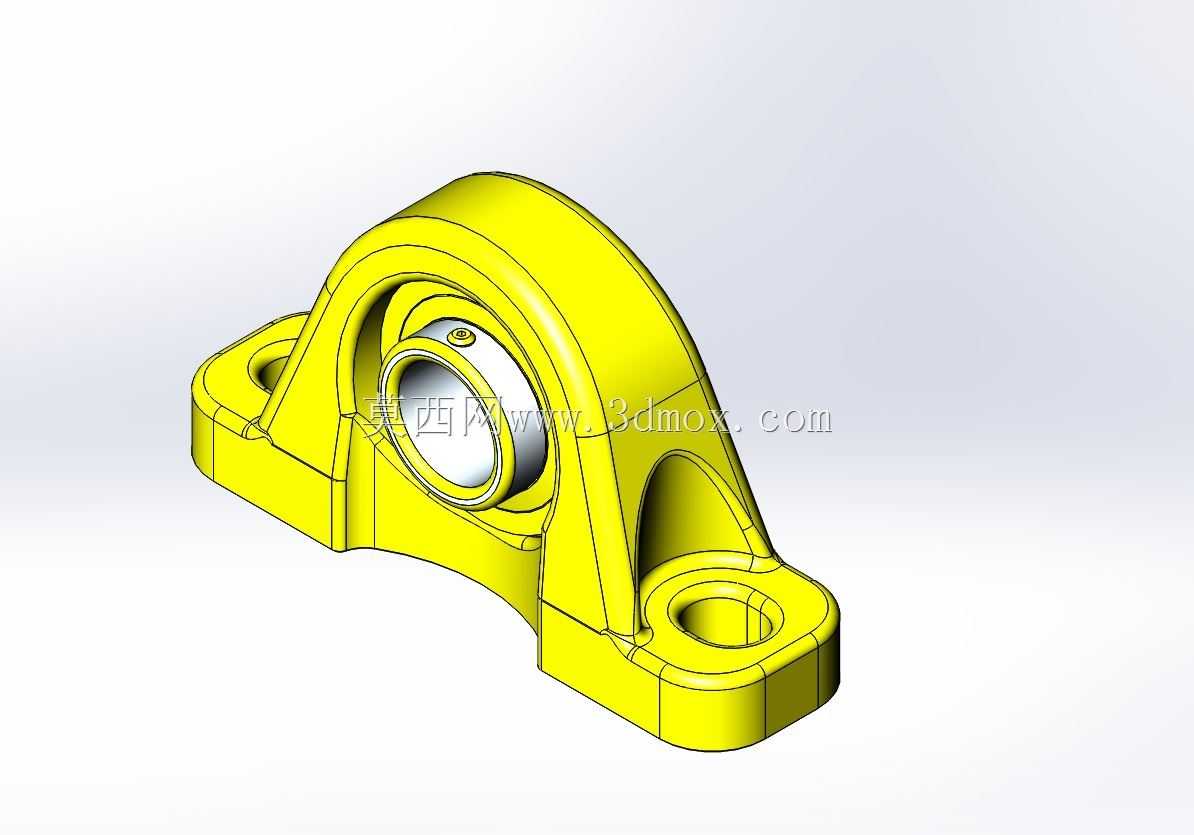

带立式安装座外球面轴承组件结构设计

在各类轻工输送线、小型农机传动端、食品加工设备的辊筒支撑位，这类带立式安装座的外球面轴承组件是极为常用的支撑部件，核心作用是为旋转轴提供稳定的径向支撑，同时补偿一定范围内的轴系安装偏差，降低现场安装的同轴度调整难度。不同于分体式的轴承与轴承座装配结构，这类一体化的UCP结构在出厂时已经完成了轴承与座体的配合公差匹配，现场安装时只需要将座体通过螺栓固定在设备机架的安装平面上，再将加工好的传动轴穿入轴承内圈，顶紧内圈上的紧定螺钉即可完成装配，能大幅缩短现场设备的装配调试周期，尤其适合批量设备的产线组装场景。从结构设计逻辑来看，座体采用铸铁一体铸造成型后做时效处理，消除铸造内应力避免长期负载下的座体变形，两侧的安装脚做了加厚的加强筋过渡，从安装孔位置一直延伸到轴承包容腔的外壁，能在承受径向冲击载荷时分散应力，避免安装脚根部出现应力断裂的问题。轴承部分采用外球面的外圈设计，与座体内的球面包容腔配合，允许内圈轴线相对于座体安装平面有小角度的偏摆，这个偏摆补偿量一般在2度以内，足以抵消现场安装时机架焊接变形、传动轴加工直线度误差带来的同轴度偏差，避免轴承在运行过程中因为别劲出现早期磨损、发热抱死的问题。内圈采用加长设计，一侧伸出座体端面，内孔加工有紧定螺钉孔，装配时传动轴穿入内孔后，拧紧两个对称布置的紧定螺钉，就能将轴承内圈与传动轴牢牢固定，不需要额外加工轴肩、锁紧螺母等轴向定位结构，进一步简化了轴系的加工要求，降低零件加工成本。从安装边界尺寸来看，这类轴承座的两个安装孔为长圆孔设计，允许安装时在一定范围内调整座体的固定位置，补偿机架安装孔的加工位置误差，安装孔的中心距、座体总高度、轴承内孔直径都遵循通用的行业互换尺寸，同型号的产品可以直接替换不同厂家的同规格件，不需要重新修改机架的安装孔位或者调整轴系的布置尺寸。在实际设备运行中，这类带座轴承的密封结构采用双侧接触式橡胶密封，能阻挡输送线场景下的粉尘、碎屑、喷淋水汽进入轴承内部的滚道，保持润滑脂的清洁度，延长轴承的维护周期，一般在常温工况下运行，只需要每半年通过座体上的注油嘴补充一次锂基润滑脂即可维持正常运行，不需要频繁拆解维护。设计这类结构的三维模型时，需要重点关注几个配合位置的公差：轴承外圈与座体球面腔的配合采用间隙配合，保证外圈能在座腔内灵活微调角度，同时间隙不能过大避免运行时出现晃动；安装脚的底面需要保证平面度要求，避免安装时因为底面不平导致座体锁紧后出现变形，挤压轴承外圈导致卡滞；紧定螺钉的顶紧位置需要对应内圈上的凹坑，避免顶紧时划伤传动轴表面，同时保证足够的顶紧力防止轴运转时内圈与轴出现相对转动。在不同的应用场景下，这类轴承座的选型也有区别，比如在有腐蚀性的食品加工场景，座体会采用不锈钢铸造材质，轴承也采用不锈钢材质配合食品级润滑脂，满足卫生要求；在重载冲击的矿山输送场景，会采用加厚座体的重载型号，轴承内部的滚子数量更多，承载能力更强；在高速运转的风机传动场景，会采用精度更高的轴承配合，降低高速运转时的振动和噪声。很多刚入行的结构设计人员在选用这类轴承座时，容易忽略安装空间的预留问题，比如座体上方的注油嘴位置需要预留足够的注油枪操作空间，不能被旁边的机架结构挡住导致后期无法注油维护；轴承内圈伸出端需要预留一定的轴端间隙，避免轴受热伸长时顶到轴承密封盖导致摩擦发热；两个对向安装的轴承座需要保证同轴度在允许的补偿范围内，不能完全依赖轴承的偏摆补偿能力去抵消过大的安装偏差，否则会大幅缩短轴承的使用寿命。
