洗碗机碗篮替换滑轮结构设计

　　家用嵌入式洗碗机的拉篮推拉结构，长期处于高温高湿、带洗涤剂残留的舱内环境，原有塑料滑轮容易出现轴孔磨损、轮体开裂、卡滞脱落的问题，尤其是使用频次较高的下层碗篮，滑轮失效后会导致拉篮推拉卡顿、偏移，甚至无法正常推入舱体到位，触发舱门密封不严、洗涤程序报错等连锁故障。这类替换配件往往受家电厂商配件供应周期限制，很多服役超过五六年的机型很难找到匹配的原厂滑轮备件，自行测绘设计适配的替换滑轮，是家电维修、3D打印定制配件领域非常常见的实操场景。

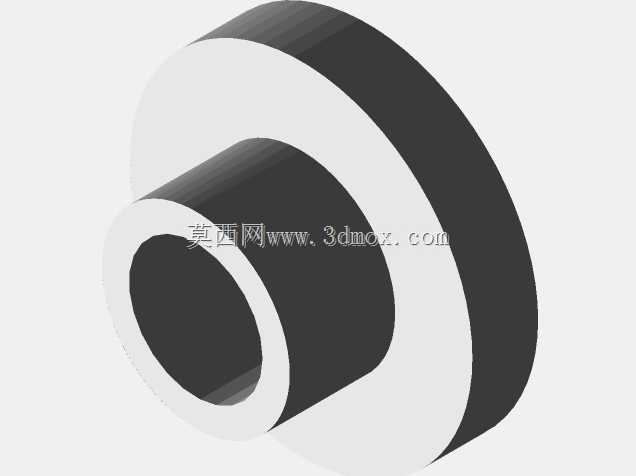

　　这款适配鲍克内赫特GCF4730机型的碗篮滑轮，设计时首先还原了原厂滑轮的安装边界：轮体整体采用带圆弧过渡的圆盘形结构，中心轴孔与碗篮支架上的金属插销采用间隙配合，轴孔内壁做了0.2mm的配合余量预留，既保证安装后滑轮可以灵活转动，又不会出现径向窜动过大导致的晃动问题。轮体的滚动面做了与碗篮导轨匹配的圆弧导槽，导槽的曲率完全贴合原厂金属导轨的截面弧度，推拉过程中轮体与导轨的接触为面接触，而非点接触，能有效降低滚动阻力，同时减少长期使用后的磨损量。

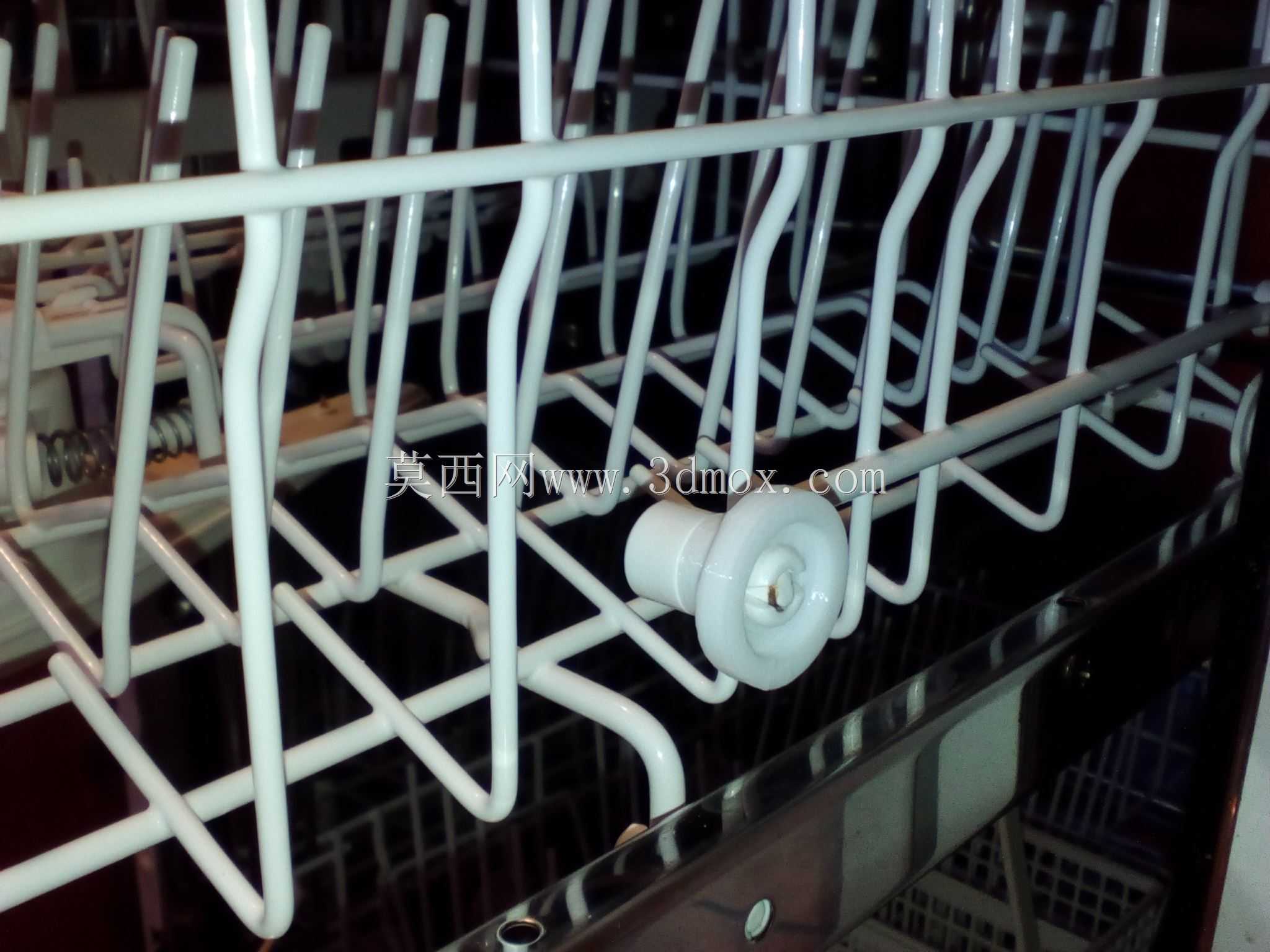

　　从实际安装场景来看，碗篮支架为弯折成型的金属线材，滑轮的安装位没有额外的紧固件，依靠滑轮轴孔端部的倒扣结构卡在金属插销的限位槽内，因此设计时在轴孔的外端做了一圈带15度导向斜角的弹性倒扣，安装时只需要将滑轮对准插销稍用力按压，倒扣就会顺着斜角滑过插销端部的凸台，卡入限位槽内，不需要额外工具即可完成拆装，普通用户在家就能自行更换，不需要专业维修人员上门操作。考虑到洗碗机舱内的工作环境，轮体的壁厚做了均匀化处理，最薄处不小于1.8mm，避免长期高温环境下出现应力变形，轮体与支架接触的端面做了0.5mm的凸台设计，减少轮体端面与金属支架的接触面积，降低转动时的摩擦阻力，即使有少量水垢、食物残渣附着在接触面，也不会出现轮体卡死的问题。

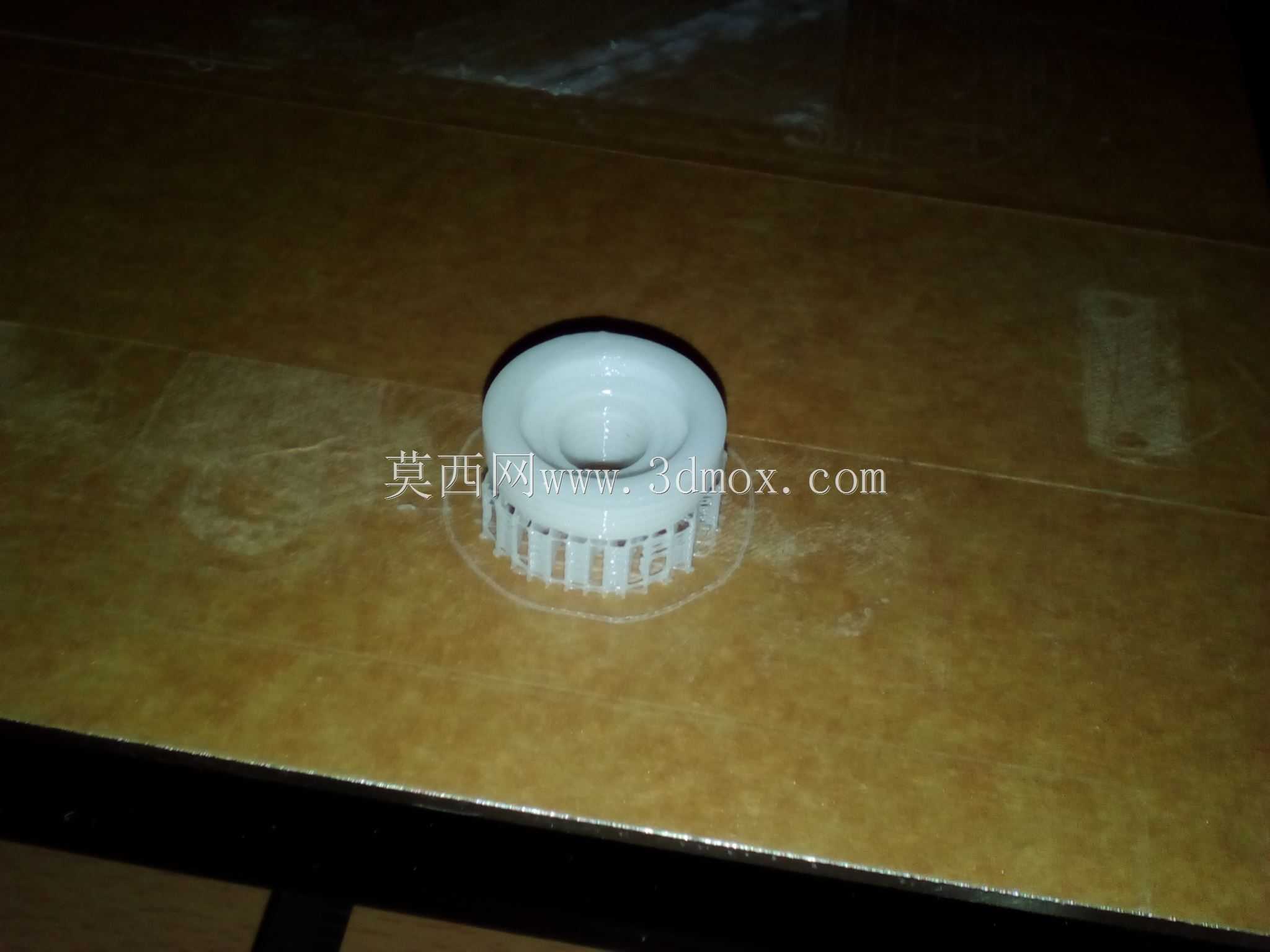

　　设计过程中没有照搬原厂滑轮的材料冗余结构，而是针对3D打印的成型特性做了结构优化：轮体内部采用均匀的辐条式支撑，而非实心结构，既减少了打印材料的消耗，也避免了实心结构打印时出现的内部缩孔、应力集中问题，辐条的厚度设置为2mm，均匀分布在轮体内部，完全能承受碗篮满载餐具时的垂直载荷，按家用洗碗机下层碗篮最大承载15kg计算，四个滑轮平均分摊载荷，单个滑轮承受的垂直载荷不超过4kg，辐条结构的强度冗余量超过300%，完全满足长期使用的强度要求。

　　在安装边界的适配性上，这款滑轮除了适配GCF4730机型外，轴孔尺寸、轮体外径、导槽曲率的参数设置，也能兼容同品牌多个相近型号的洗碗机碗篮，甚至部分其他品牌采用同规格金属导轨、同直径安装插销的碗篮结构也能通用。实际测试中，更换这款滑轮后的碗篮，推拉阻力与原厂全新滑轮的手感基本一致，推拉过程中没有异响、卡顿，满载餐具时反复推拉上千次也没有出现轮体开裂、轴孔磨损的问题，完全可以替代原厂配件使用。

　　很多维修人员在处理这类家电小配件更换时，往往会随便找尺寸相近的滑轮代用，忽略了导槽曲率、安装位限位结构的匹配，导致更换后出现推拉偏移、滑轮容易脱落的问题，这款滑轮在设计时就充分考虑了这些实际使用中的痛点，所有配合尺寸都经过实际装机验证，不需要二次打磨、修改就能直接安装使用，不管是个人用户自行打印更换，还是维修从业者批量制作备件，都能直接适配，不需要反复调整参数。
