手持式电动木工电刨结构设计模型

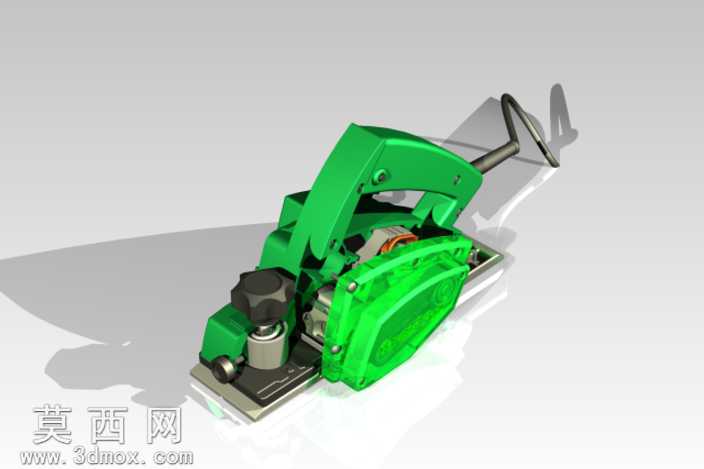

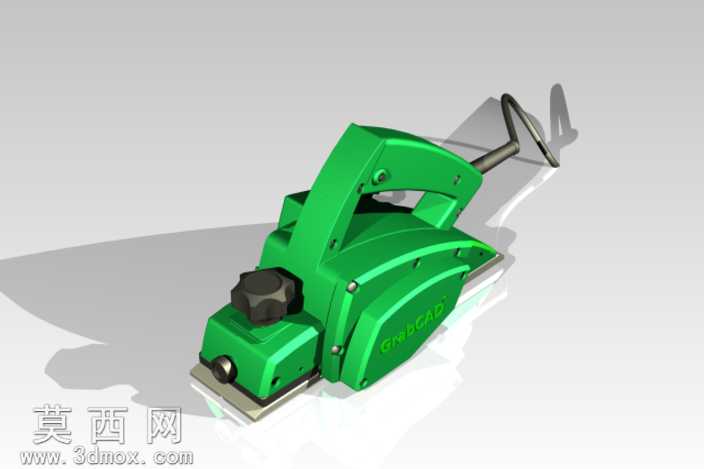

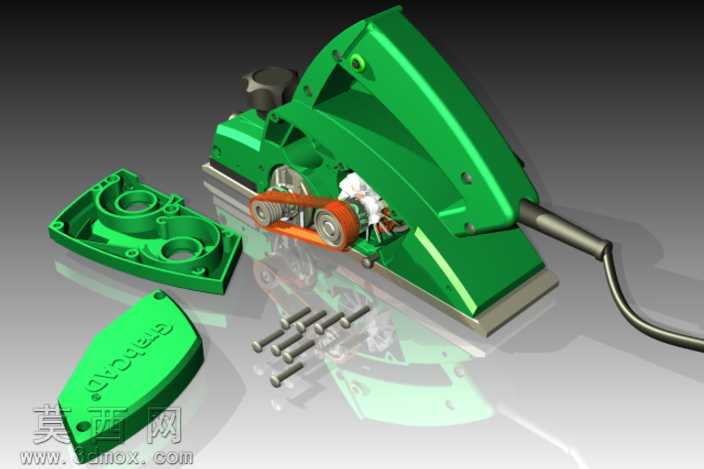

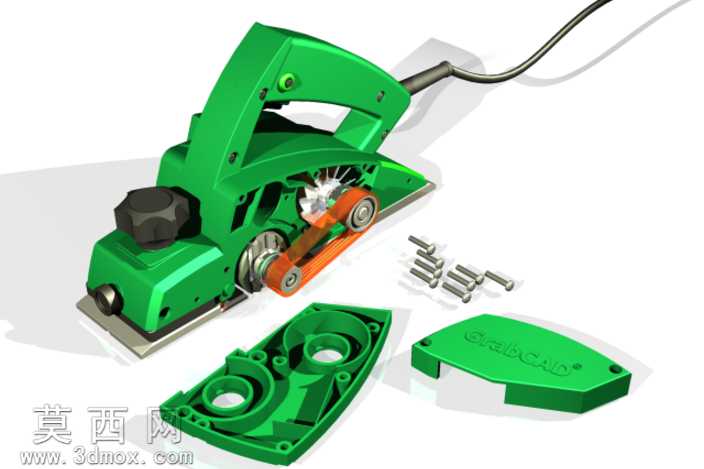

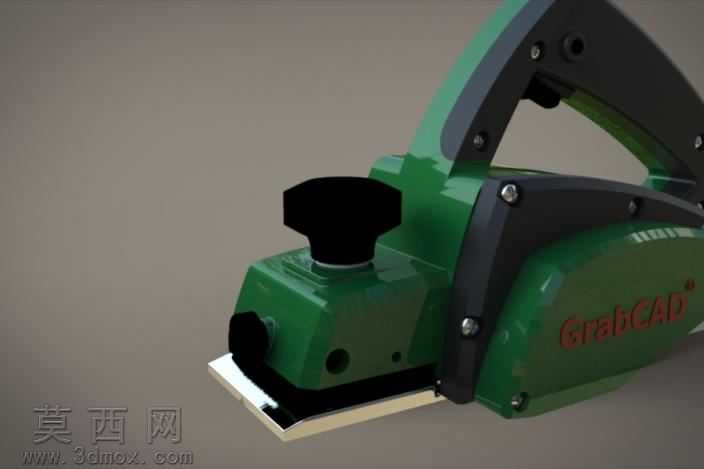

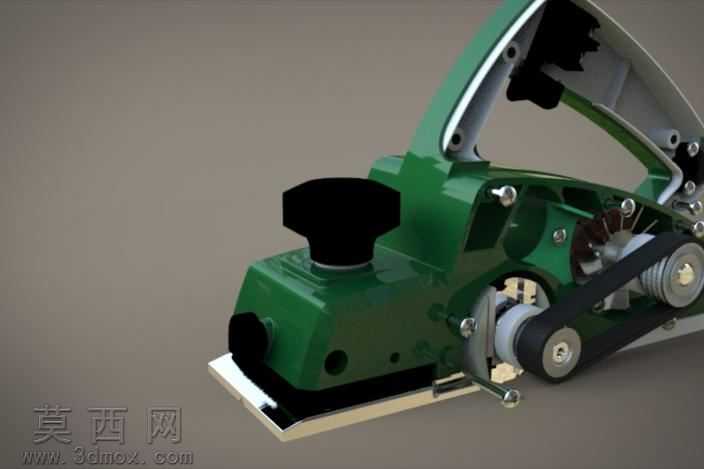

本模型为手持式电动木工电刨的完整三维结构设计，采用Autodesk Inventor完成全参数化建模，完整还原了电刨从外部壳体到内部传动、切削组件的全部结构细节。建模过程中首先依据手持电动工具的人体工学尺寸基准，构建了符合握持弧度的上下机壳主体，上机壳设计有贴合手掌弧度的握持手柄，预留了开关安装位与电源线出线结构，下机壳对应刨削底板做了平面度基准设计，保证刨削作业的接触面精度。内部传动结构完整还原了带传动系统，包含驱动电机输出端的主动带轮、传动皮带、从动刀辊轴的带轮结构，刀辊部分建模还原了刀片安装槽、压刀块与紧固旋钮的装配关系，前端的深度调节旋钮做了防滑纹理与刻度标识的细节建模，可直观展示刨削深度调节的结构逻辑。模型同时拆分展示了机壳的内部加强筋、螺丝柱等注塑件结构细节，配套建模了装配所需的螺丝、销钉等标准紧固件，完整呈现整机的装配层级关系。渲染阶段为不同部件赋予了对应材质：机壳部分采用亮绿色硬质工程塑料材质，调整了表面粗糙度模拟注塑件的哑光质感，金属底板、刀辊、传动轮赋予了拉丝金属与抛光金属的差异化材质，传动皮带采用黑色橡胶材质，电源线做了带编织纹理的线缆材质表现，紧固件采用镀锌金属材质。场景搭建采用了柔和的影棚布光，通过主光勾勒电刨的轮廓线条，辅光补亮结构暗部，添加了柔和的地面投影增强模型的真实感，同时做了爆炸视图的展示效果，将机壳盖板、内部组件、紧固件沿装配轴向拆分排布，清晰呈现各部件的装配位置与配合关系，可直观理解电动电刨的内部构造与工作原理，为电动工具的结构设计、装配教学提供直观的三维参考。
