齿轮泵用异形多安装孔机械壳体结构

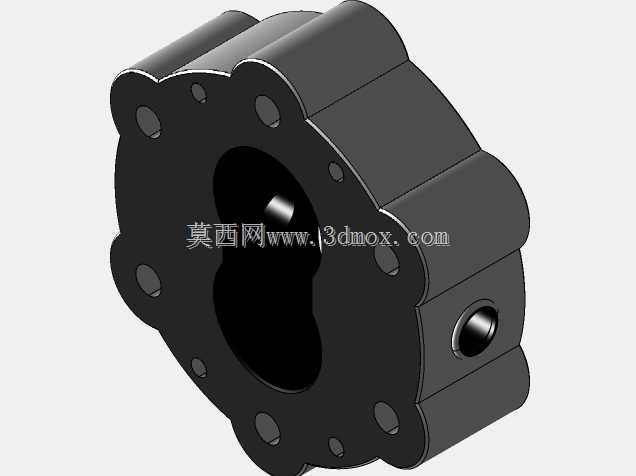

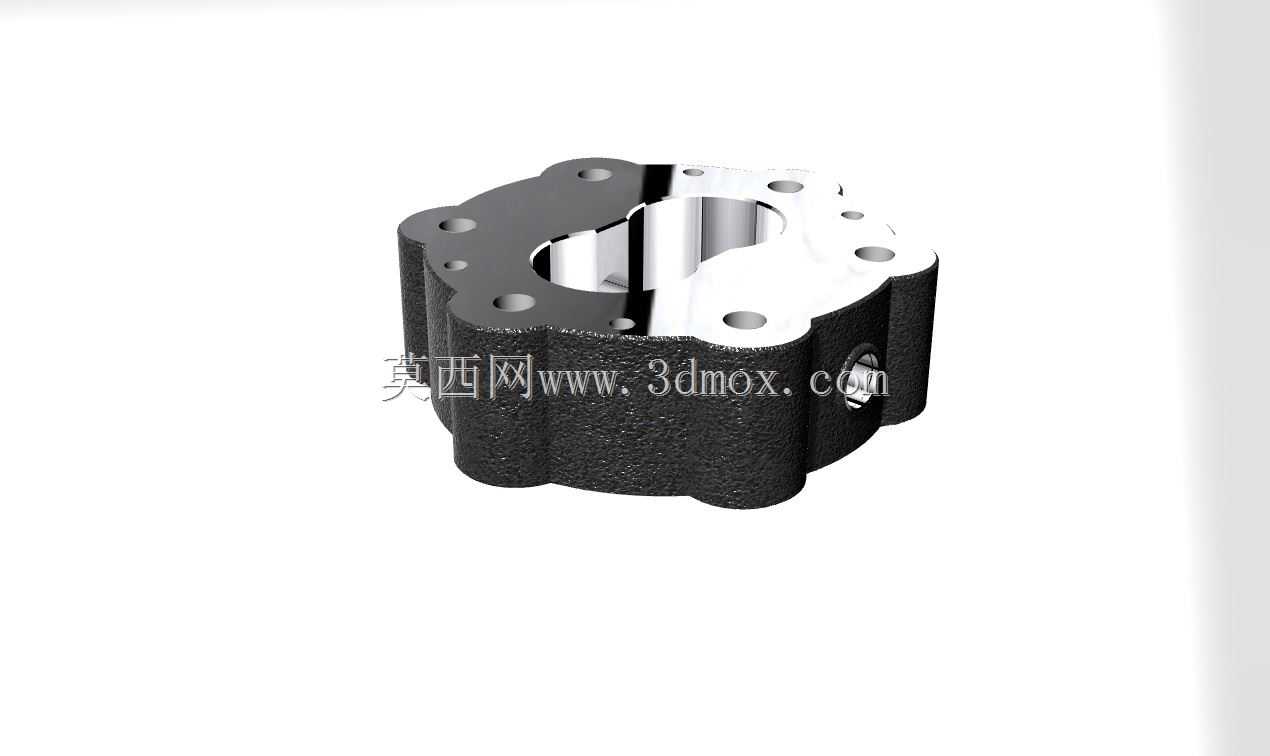

这类壳体常见于中小排量外啮合齿轮泵的主体结构，在液压动力单元、小型工程机械润滑系统、农机液压回路里都有大量应用，作为泵芯组件的承载包容件，它需要同时兼顾内腔容腔的密封承压、外部安装的定位固定、内部齿轮副的运转间隙约束三个核心功能，实际工况下要长期承受10-25MPa的回路工作压力，同时耐受液压油的长期浸泡与油温交变带来的热胀冷缩影响。从结构设计逻辑来看，壳体的异形外轮廓不是随意做的造型，首先是为了避让安装空间内的相邻管路、固定螺栓，其次是在保证壁厚均匀的前提下减少不必要的材料冗余，毕竟这类壳体多采用压铸铝合金或者灰铸铁铸造生产，均匀的壁厚能避免铸造过程中出现缩孔、冷隔缺陷，也能降低热处理环节的应力变形概率。看它端面上的多个安装孔，是分两组功能设计的：一圈靠近外轮廓的通孔是用来和泵盖、连接法兰做螺栓紧固的，孔位的位置度公差一般控制在0.05mm以内，保证装配后结合面的密封压力均匀，不会出现渗油问题；靠近内腔边缘的几个小孔是定位销孔，用来在装配时给齿轮轴的轴承座做定位，保证两个齿轮的中心距偏差在允许范围内，避免齿轮啮合时出现卡滞、偏磨的问题。内腔的型线是完全匹配外啮合齿轮的齿顶圆轮廓做的，齿顶和壳体内壁的间隙控制在0.02-0.04mm之间，这个间隙如果太大，会造成泵的容积效率下降，压力建不起来；如果间隙太小，齿轮高速运转时的热膨胀会导致齿顶和壳体内壁刮蹭，轻则磨损失效，重则直接抱死停转。壳体侧面的螺纹孔是进出油口的接口位置，设计时特意做了局部加厚，避免管路安装拧紧时造成壳体开裂，同时油道的转角位置都做了圆弧过渡，减少液压油流动时的阻力和局部紊流，降低泵工作时的噪音和温升。安装边界上，这个壳体的轴向总厚度要匹配对应排量齿轮泵的齿轮宽度，端面的安装孔分布圆直径要和配套的泵盖、传动连接法兰尺寸完全适配，底部的定位凸台尺寸要和动力单元的安装座卡槽匹配，保证装配后泵轴和驱动电机的轴伸同轴度偏差在允许范围内，避免运转时出现轴封偏磨漏油的问题。实际选型替换时，除了核对安装孔位、进出油口位置，还要确认壳体的内腔深度、轴承位的孔径尺寸，哪怕是外观看起来接近的壳体，只要内腔尺寸差了零点几毫米，就会导致齿轮装配后轴向间隙超标，直接影响泵的输出压力和使用寿命。建模的时候要特别注意铸造拔模斜度的设置，所有非加工面都要留1-1.5度的拔模角，加工面要预留0.5-1mm的加工余量，螺栓过孔的位置要考虑螺栓头的沉台空间，避免螺栓拧紧后突出安装平面影响和相邻部件的贴合。另外壳体的外表面做了凹凸的加强筋结构，不是为了美观，是为了在不增加整体壁厚的前提下提升壳体的结构刚性，减少承压时的形变，同时加强筋也能起到辅助散热的作用，增大壳体和空气的接触面积，带走液压系统工作时产生的部分热量。在实际生产线的装配环节，这类壳体上线前都会做水压耐压测试，在1.5倍额定工作压力下保压5分钟不能有渗漏、形变，才能进入后续的装配工序，毕竟作为液压泵的主体承载件，一旦出现壳体开裂渗漏，整个液压回路都会失压，直接造成设备动作故障。
