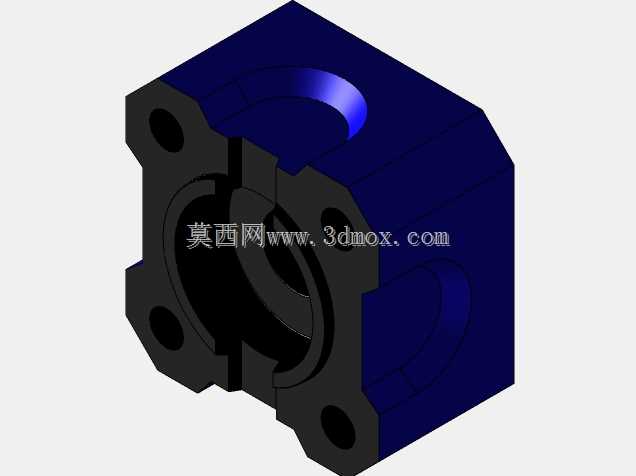

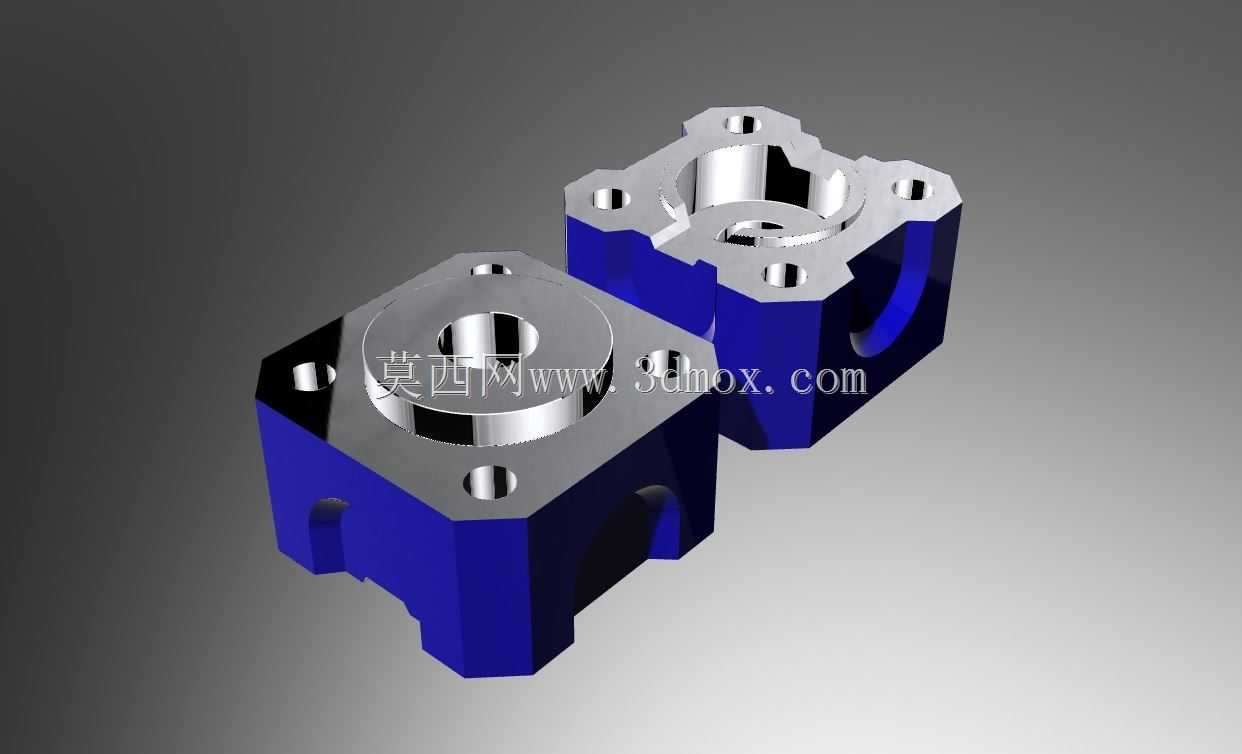

方形带安装孔液压油路联锁块结构

在液压传动系统的布局设计中，这类联锁块是集成式油路搭建的核心承载构件，常见于中小型液压站、机床液压夹紧回路、自动化产线的工装液压驱动单元里，替代了传统分散式管路连接的复杂布局，能大幅减少管路接头的泄漏点，压缩液压单元的整体安装空间。从实际使用场景来看，这类构件往往安装在液压阀组的安装基面，或者直接作为执行元件的连接基座，上方可叠加安装电磁换向阀、单向阀、节流阀等标准液压元件，侧面的通油孔则负责连通不同阀件的进油、回油、控制油通路，实现油路的逻辑联锁控制，避免不同压力级的油路出现误连通，保障液压回路的动作顺序符合设计要求。

设计这类构件时，首先要确定安装基面的形位公差，四个角的沉头安装孔位置需要和配套阀件、安装基座的孔位完全匹配，孔位公差一般控制在±0.1mm以内，保证安装时螺栓能顺利穿入，不会出现别劲导致密封面渗漏的问题。主体的方形结构是为了适配标准液压阀的安装尺寸，上端面的密封槽需要匹配O型圈的线径，槽深、槽宽的尺寸要严格按照密封件的压缩比要求设计，通常O型圈的压缩量控制在15%-25%之间，既保证密封效果，又不会因为压缩量过大导致密封件过早老化失效。构件内部的通油孔道采用正交钻孔的方式加工，孔道的转角处会设计工艺堵头封堵加工孔，所有孔道的内壁粗糙度要求达到Ra1.6以下，减少液压油流动时的沿程阻力，同时避免铁屑、杂质残留刮伤密封件或者堵塞节流孔。

从安装边界来看，这类联锁块的外形尺寸需要和周边的管路、元件预留足够的操作空间，侧面的油口接头安装位置要留出扳手的操作空间，通常距离周边构件至少保留30mm以上的间隙，方便后期维护时拆卸接头。构件的材质一般选用铝合金或者45号钢，铝合金材质的重量轻、导热性好，适合低压、流量不大的回路；钢制件则经过发黑或者镀锌处理，防锈能力更强，适合中高压的液压系统。安装时基面的平面度要求控制在0.02mm以内，安装前需要清理基面的毛刺、磕碰伤，避免密封面出现间隙导致渗漏。

在实际选型应用中，需要根据系统的工作压力、通油流量确定内部孔道的通径，通油孔的流速一般控制在3-5m/s，压力越高流速取值越低，避免孔道内产生过大的压力损失或者气蚀现象。联锁的逻辑设计上，要根据回路的动作顺序确定孔道的连通关系，比如夹紧回路中，需要保证夹紧动作完成后，进给回路才能通油，这时候就需要在块体内部设计对应的控制油道，实现压力联锁，避免出现未夹紧就进给的安全隐患。另外，块体上还会设计压力测压口，方便后期调试时接入压力表，检测各个油路的实际工作压力，排查回路故障。这类集成式的联锁块相比传统的管路连接，不仅安装效率更高，后期的维护排查也更方便，因为所有油路都集成在块体内部，外部只有少量的连接管路，出现泄漏时很容易定位故障点，在中小流量的液压系统中应用非常广泛。
