青铜材质柱式锁紧支撑构件

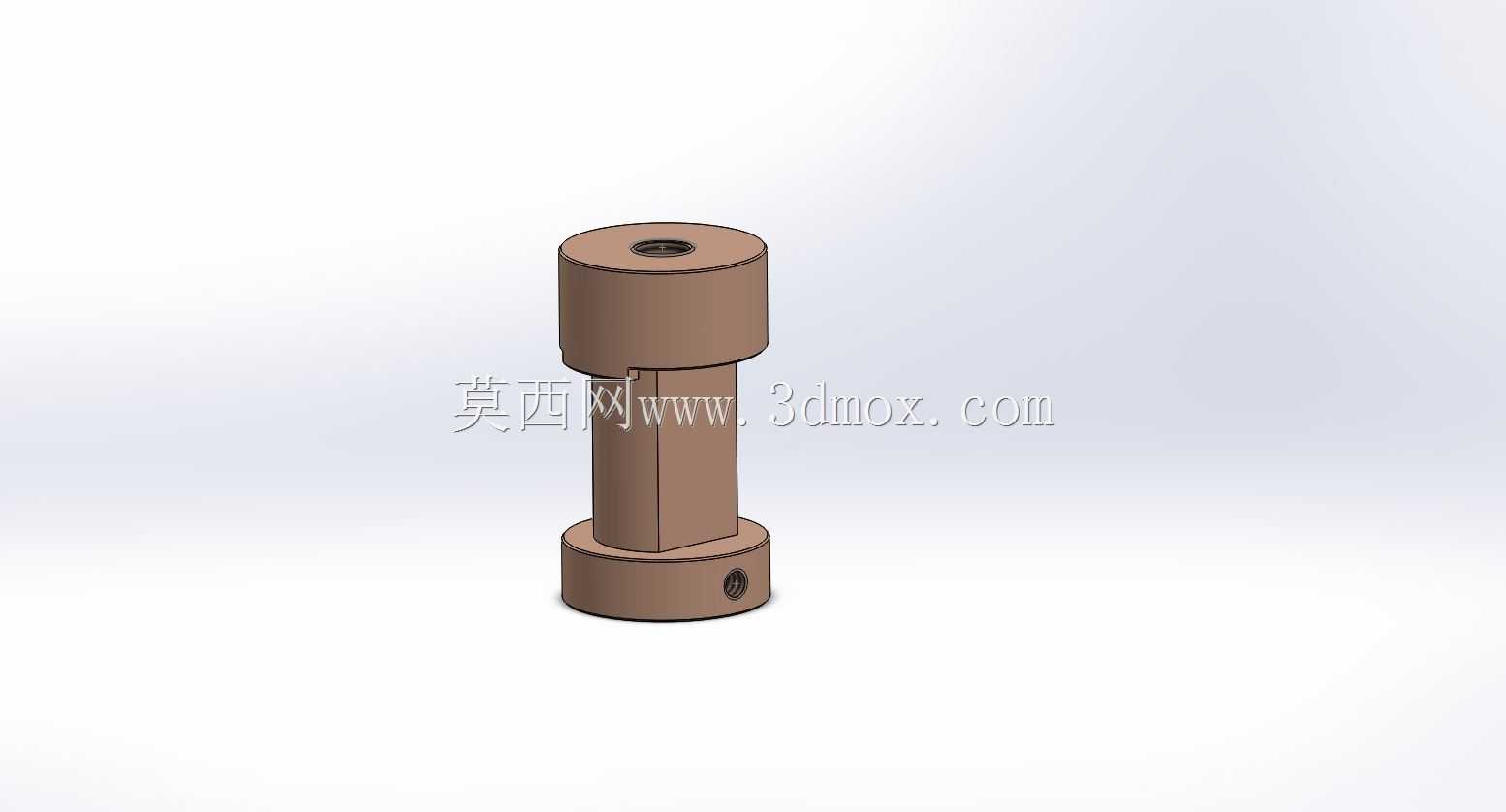

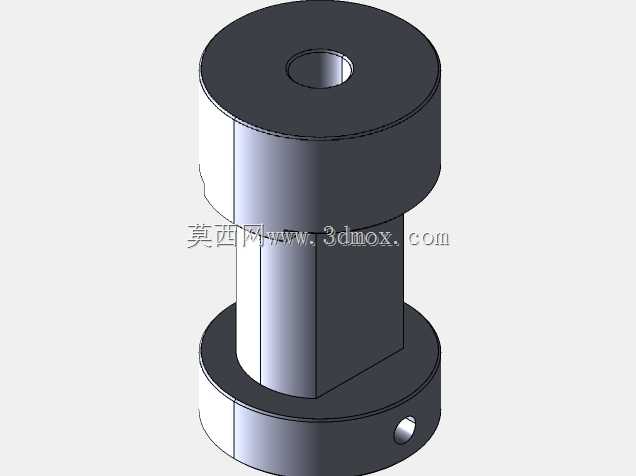

在工装夹具、小型检测治具以及精密实验设备的装夹工位上，这类柱式青铜锁紧构件的使用频率一直不低，很多需要频繁调整工位高度、又要保证装夹后无松动的场景里，它比普通钢制顶紧螺丝的适配性更好。青铜材质本身的自润滑特性是设计时优先考量的点，这类构件经常需要在导杆或者安装孔内做轴向滑动调整，不需要额外加注润滑脂，也不会因为反复滑动刮伤配合面的光洁度，长期调整使用也不会出现咬合抱死的情况，维护起来比钢制配件省心很多。从结构上看，整个构件采用同轴阶梯柱设计，上下两端的凸缘直径大于中间柱身，上端凸缘中心加工有内螺纹孔，用来连接需要固定的压块、检测探头或者定位挡边，下端凸缘侧面加工有径向的紧定螺钉孔，当调整到目标高度之后，拧入紧定螺钉就可以把整个构件和穿过中间内孔的导杆锁死，不会出现轴向窜动。中间柱身做了削边处理，不是整圆结构，这个设计细节是为了在安装的时候配合安装座上的防转槽，避免锁紧过程中整个构件跟着螺钉转动，保证调整后的位置精度，同时削边结构也能减轻整体重量，在一些对负载重量敏感的小型治具上，这个细节能减少不必要的重量冗余。安装边界方面，这类构件的外径尺寸适配常规的小型导柱安装孔，上下凸缘的厚度控制在合理范围，不会因为凸缘过厚占用过多的安装空间，中间的贯穿内孔公差按照H7级精度设计，和同精度的导杆配合时，滑动阻力适中，不会出现卡滞，也不会因为间隙过大导致锁紧后出现偏摆。实际使用的时候，这类锁紧支架经常成对使用，在小型工件的焊接工装里，用来支撑可调整的定位压条，根据不同批次工件的厚度差，松开下端的紧定螺钉就可以快速调整支撑高度，调整到位后锁紧紧定螺钉就能承受装夹时的压紧力，青铜材质的减震性也比钢材好，焊接过程中的微小震动不会导致锁紧位置松脱。在光学检测设备的调整架上，这类构件也常用来做镜头安装座的高度支撑，因为青铜材质的热膨胀系数比钢材更稳定，车间温度小幅波动的时候，支撑高度的变化量极小，不会影响检测镜头的焦距精度。设计的时候特意没有做多余的外观装饰，所有的加工面都是功能面，上下端面的平面度控制在0.02mm以内，保证和被支撑件、安装基面的贴合度，不会因为端面倾斜导致支撑受力不均。径向的紧定螺钉孔采用细牙螺纹，锁紧的时候进给量更小，能更精准地控制锁紧力，既不会因为锁紧力过大夹伤导杆表面，也不会因为锁紧力不足导致负载下下滑。很多新手设计这类锁紧件的时候容易忽略柱身削边的防转设计，结果实际装配的时候，拧紧紧定螺钉的过程中整个构件跟着转动，导致之前调整好的位置偏移，不得不重新对位，这个结构上的小细节能大幅提升装配调整的效率。另外青铜材质的耐腐蚀性也不错，在一些有少量切削液飞溅的机加工辅助工装上使用，不会像普通碳钢件那样很快生锈卡死，使用寿命比钢制同类件长很多，不需要做表面发黑或者镀锌处理，本身的材料特性就能满足常规车间环境的使用要求。从受力角度分析，上下凸缘的过渡位置做了微小的圆角处理，避免应力集中，当承受轴向的压紧负载时，应力会均匀分布在凸缘和柱身的连接位置，不会因为应力集中导致凸缘断裂，即使频繁调整锁紧位置，圆角位置也不会出现疲劳裂纹。中间贯穿孔的两端都做了倒角，装配导杆的时候能快速导入，不会因为孔口的毛刺刮伤导杆表面，也能避免装配时孔口和导杆端面卡滞。这类构件不需要复杂的维护，长期使用后如果出现滑动间隙变大的情况，只需要更换下端的紧定螺钉，或者在紧定螺钉末端加一个铜质防滑垫就能继续使用，维护成本极低，在各类小型工装、非标设备的调整工位上，是实用性非常强的一类支撑锁紧构件。
